Серия HGO
18/21
Ред. 08 – 07.02.2018 г.

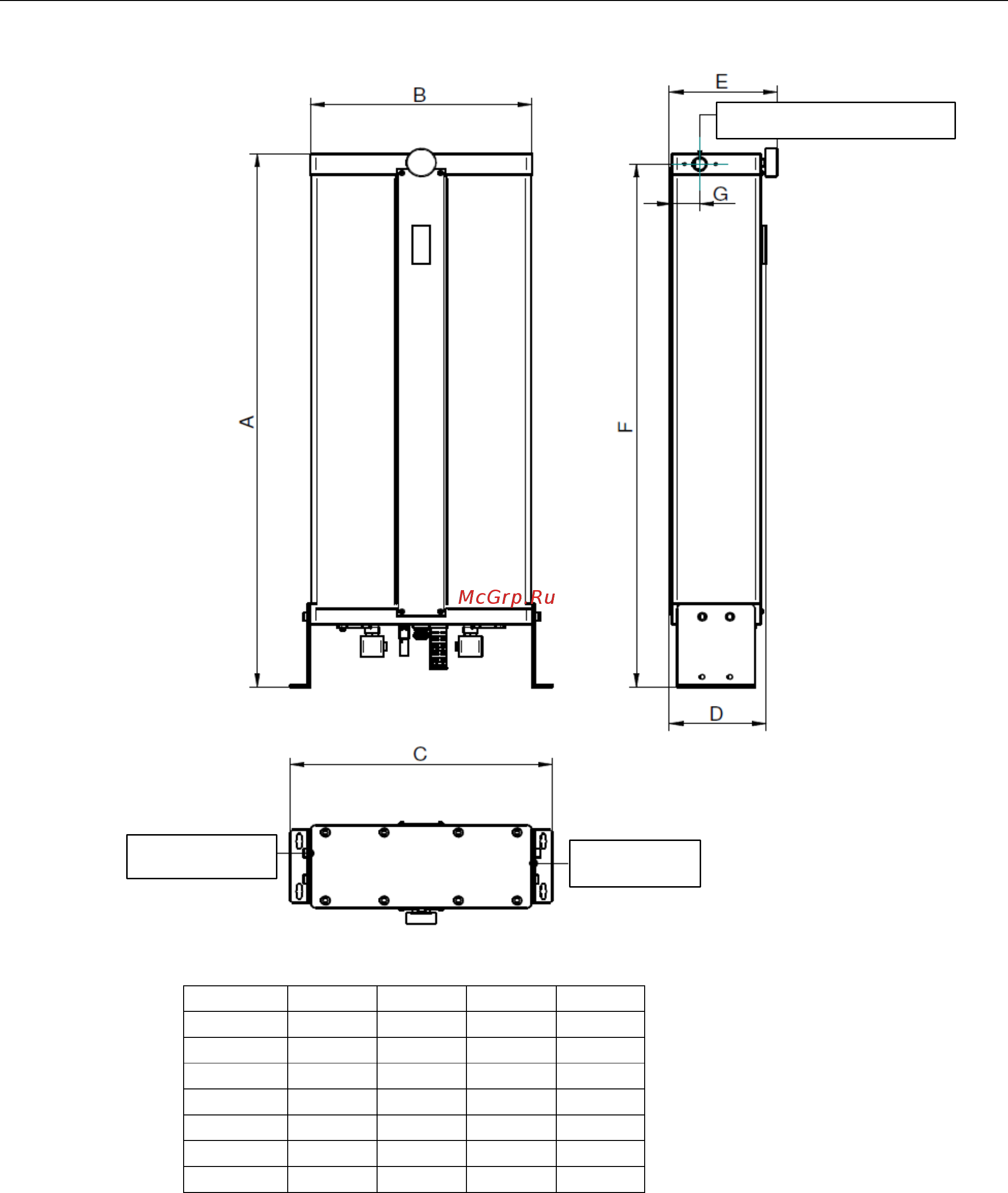

C. РАЗМЕРЫ ОСУШИТЕЛЯ
МОДЕЛЬ
40
80
120
160
А
630
1030
1430
1730
B
400
400
400
400
C
470
470
470
470
D
165
165
165
165
E
190
190
190
190
F
610
1010
1410
1710
G
60
60
60
60
*РАЗМЕРЫ (мм)
ВПУСКНОЕ ОТВЕРСТИЕ
ВЫПУСКНОЕ
ОТВЕРСТИЕ
ВПУСКНОЕ
ОТВЕРСТИЕ
