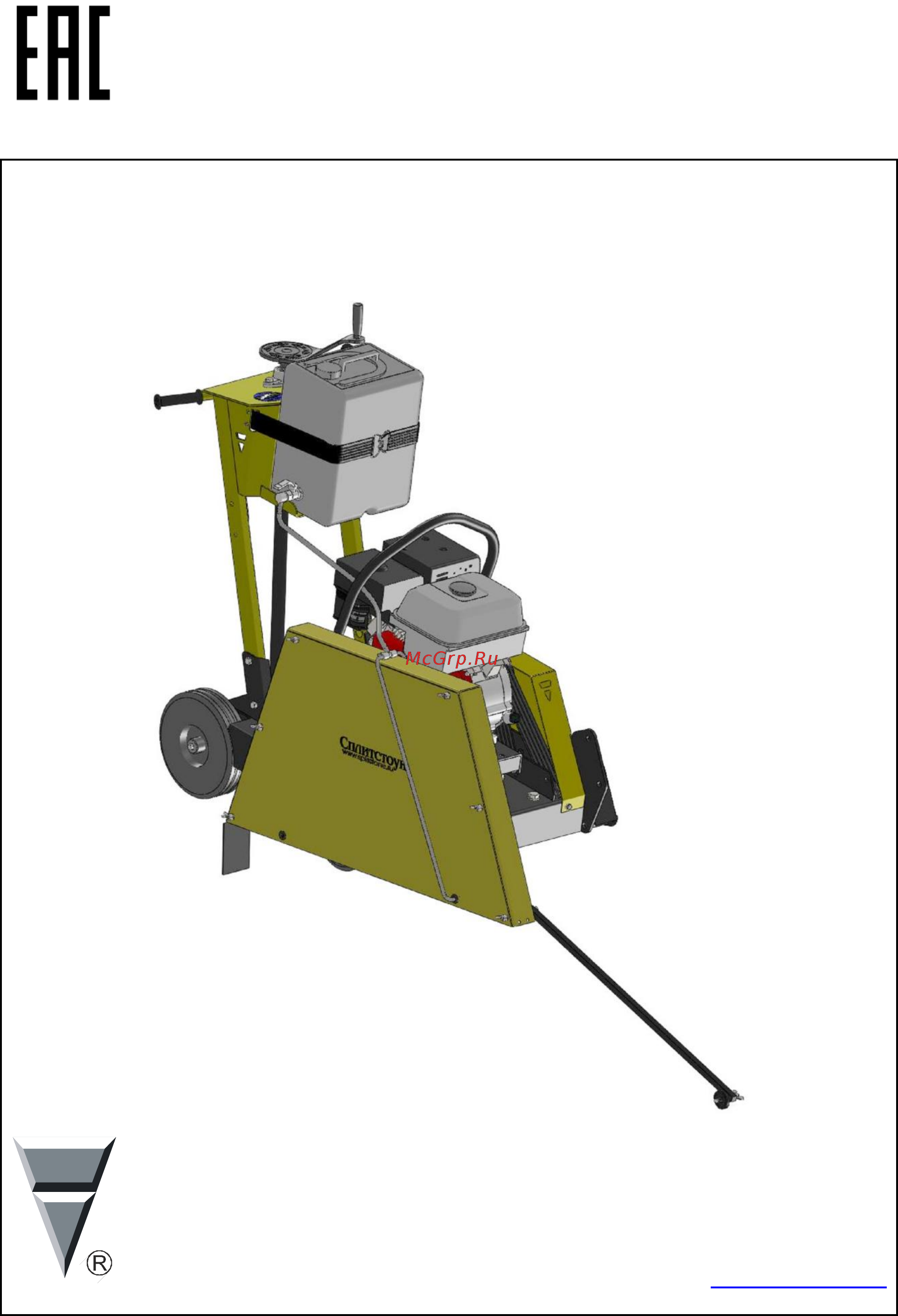

Сплитстоун CS3213-M2.11-01 (МЗ) (Q) Инструкция по эксплуатации онлайн
Содержание
- Cплитстоун 1
- Модели cs 2413 cs 3213 1
- Резчик швов 1
- Руководство по 1
- Эксплуатации 1
- Www splitstone ru резчики швов cs 2413 cs 3213 3
- Содержание 3
- Введение 4
- Резчики швов cs 2413 cs 3213 www splitstone ru 4
- Условные обозначения 4
- Www splitstone ru резчики швов cs 2413 cs 3213 5
- Введение 5
- Назначение 6
- Описание и принцип работы 6
- Резчики швов cs 2413 cs 3213 www splitstone ru 6
- Техническая характеристика 6
- Www splitstone ru резчики швов cs 2413 cs 3213 7
- Описание и принцип работы 7
- Рисунок 1 устройство резчика 7
- Устройство и принцип работы 7
- Описание и принцип работы 8
- Резчики швов cs 2413 cs 3213 www splitstone ru 8
- Www splitstone ru резчики швов cs 2413 cs 3213 9
- Для чего необходимо рисунок 2 снять крышку поз 9 отсоединив трубопровод и открутив барашковые гайки поз 3 снять алмазный инструмент если он установлен раздел 2 с корпуса поз снять указатель поз 0 открутив контргайку поз 0 и выкрутив болт поз 1 снять корпус поз отсоединив трубопровод и открутив болты поз 6 снять ограждение планшайбы поз открутив болты поз 8 установить ограждение планшайбы поз с правой стороны рамы закрутив болты поз 8 установить корпус поз с левой стороны рамы закрутив болты поз 6 и присоединив тру бопровод снять с корпуса поз брызговик поз 0 открутив барашковые гайки поз 2 на прижиме поз и установить его на противоположную стенку корпуса закрепив прижимом поз и барашковыми гайками поз 2 на корпус поз установить указатель поз 0 закрутив болт поз 1 и затянув контргайку поз 0 установить алмазный инструмент если необходимо раздел 2 установить крышку поз 9 закрутив гайки поз 3 и присоединить трубопровод 9
- Описание и принцип работы 9
- Рисунок 2 смена стороны установки алмазного инструмента 9
- Маркировка 10
- Описание и принцип работы 10
- Резчики швов cs 2413 cs 3213 www splitstone ru 10
- Www splitstone ru резчики швов cs 2413 cs 3213 11
- Выбор алмазного инструмента 11
- Описание и принцип работы 11
- Внимание использование сегментных алмазных кругов фирмы внимание использование сегментных алмазных кругов фирмы сплитстоун гарантирует высокую производительность и стойкость ин струмента 12
- Выбор мокрой или сухой резки может определяться предпочтениями пользователя или тре бованиями конкретной работы для резки бетонных полов мокрая резка обычно предпочти тельнее поскольку можно резать глубже когда используется вода для охлаждения для плитки или каменной кладки может быть использована как мокрая так и сухая резка для высокоскоростной резки сухая резка инструменты более популярны но круги можно ис пользовать с небольшим количеством воды для уменьшения пылеобразования в этом слу чае воду достаточно подавать вручную непосредственно в зону резки инструменты для су хой резки могут быть использованы как для сухой так и для мокрой резки 12
- Описание и принцип работы 12
- Правильная оценка материала который необходимо резать является одним из наиболее важных факторов при выборе инструмента этот фактор непосредственно определяет ско рость резания и срок службы ресурс инструмента многие инструменты универсальны и режут различные материалы для максимальной эффективности скорость резания и ресурс круга параметры инструмента должны как можно ближе соответствовать обрабатываемому материалу 12
- Резчики швов cs 2413 cs 3213 www splitstone ru 12
- Также при выборе алмазного инструмента следует обратить внимание на высоту сегментов от которой зависит ресурс вы должны учитывать размер концентрацию и качество алмазов прочность связки геометрию сегментов и пазов на корпусе круга а также то насколько пра вильно выбран алмазный инструмент для данного материала 12
- Www splitstone ru резчики швов cs 2413 cs 3213 13
- Использование по назначению 13
- Эксплуатационные ограничения 13
- Использование по назначению 14
- Меры безопасности 14
- Резчики швов cs 2413 cs 3213 www splitstone ru 14
- Www splitstone ru резчики швов cs 2413 cs 3213 15
- Использование по назначению 15
- Подготовка к работе 15
- O отсоедините трубопровод от крышки поз 9 кожуха o отвернув барашковые гайки поз 3 с шайбами поз 02 снимите крышку поз 9 кожуха o отверните гайку поз 7 левая резьба или гайку поз 6 если алмазный инструмент ус тановлен с левой стороны рамы снимите наружную планшайбу поз 7 16
- Внимание в комплект к резчику входят два гаечных ключа поз 1 зев ключа 38мм для откручивания закручивания гайки поз 7 левая резьба или гайки поз 6 необходимо одним ключом зафиксировать вал шпинде ля поз 3 в середине вала предусмотрены специальные лыски под размер ключа поз 1 а вторым ключом открутить закрутить гайку 16
- Использование по назначению 16
- Порядок установки смены алмазного инструмента 16
- Резчики швов cs 2413 cs 3213 www splitstone ru 16
- Рисунок 5 установка смена алмазного инструмента 16
- Установите алмазный инструмент рисунок 5 для чего 16
- Www splitstone ru резчики швов cs 2413 cs 3213 17
- Использование по назначению 17
- Использование по назначению 18
- Резчики швов cs 2413 cs 3213 www splitstone ru 18
- Www splitstone ru резчики швов cs 2413 cs 3213 19
- Использование по назначению 19
- Порядок работы 19
- Действия в экстремальных ситуациях 20
- Использование по назначению 20
- Резчики швов cs 2413 cs 3213 www splitstone ru 20
- Www splitstone ru резчики швов cs 2413 cs 3213 21
- Общие указания 21
- Техническое обслуживание 21
- Меры безопасности 22
- Резчики швов cs 2413 cs 3213 www splitstone ru 22
- Техническое обслуживание 22
- Www splitstone ru резчики швов cs 2413 cs 3213 23
- Порядок технического обслуживания 23
- Техническое обслуживание 23
- Резчики швов cs 2413 cs 3213 www splitstone ru 24
- Рисунок 8 замена и натяжение приводных ремней 24
- Техническое обслуживание 24
- Www splitstone ru резчики швов cs 2413 cs 3213 25
- Техническое обслуживание 25
- Резчики швов cs 2413 cs 3213 www splitstone ru 26
- Техническое обслуживание 26
- Меры безопасности 28
- Общие указания 28
- Резчики швов cs 2413 cs 3213 www splitstone ru 28
- Текущий ремонт 28
- Www splitstone ru резчики швов cs 2413 cs 3213 29
- Перечень возможных неисправностей и методы их устранения 29
- Текущий ремонт 29
- Резчики швов cs 2413 cs 3213 www splitstone ru 30
- Транспортирование 30
- Хранение 30
- Хранение и транспортирование 30
- Www splitstone ru резчики швов cs 2413 cs 3213 31
- Каталог запасных частей 31
- Www splitstone ru резчики швов cs 2413 cs 3213 33
- Каталог запасных частей 33
- Таблица 4 перечень запчастей к резчику cs 2413 двигатель с валом 25мм 33
- Каталог запасных частей 34
- Продолжение таблицы 4 34
- Резчики швов cs 2413 cs 3213 www splitstone ru 34
- Www splitstone ru резчики швов cs 2413 cs 3213 35
- Каталог запасных частей 35
- Продолжение таблицы 4 35
- Каталог запасных частей 36
- Резчики швов cs 2413 cs 3213 www splitstone ru 36
- Таблица 5 перечень запчастей к резчику cs 2413 двигатель с валом 1 36
- Www splitstone ru резчики швов cs 2413 cs 3213 37
- Каталог запасных частей 37
- Продолжение таблицы 5 37
- Каталог запасных частей 38
- Продолжение таблицы 5 38
- Резчики швов cs 2413 cs 3213 www splitstone ru 38
- Www splitstone ru резчики швов cs 2413 cs 3213 39
- Каталог запасных частей 39
- Таблица 6 перечень запчастей к резчику cs 3213 двигатель с валом 25мм 39
- Каталог запасных частей 40
- Продолжение таблицы 6 40
- Резчики швов cs 2413 cs 3213 www splitstone ru 40
- Www splitstone ru резчики швов cs 2413 cs 3213 41
- Каталог запасных частей 41
- Продолжение таблицы 6 41
- Каталог запасных частей 42
- Резчики швов cs 2413 cs 3213 www splitstone ru 42
- Таблица 7 перечень запчастей к резчику cs 3213 двигатель с валом 1 42
- Www splitstone ru резчики швов cs 2413 cs 3213 43
- Каталог запасных частей 43
- Продолжение таблицы 7 43
- Каталог запасных частей 44
- Продолжение таблицы 7 44
- Резчики швов cs 2413 cs 3213 www splitstone ru 44
