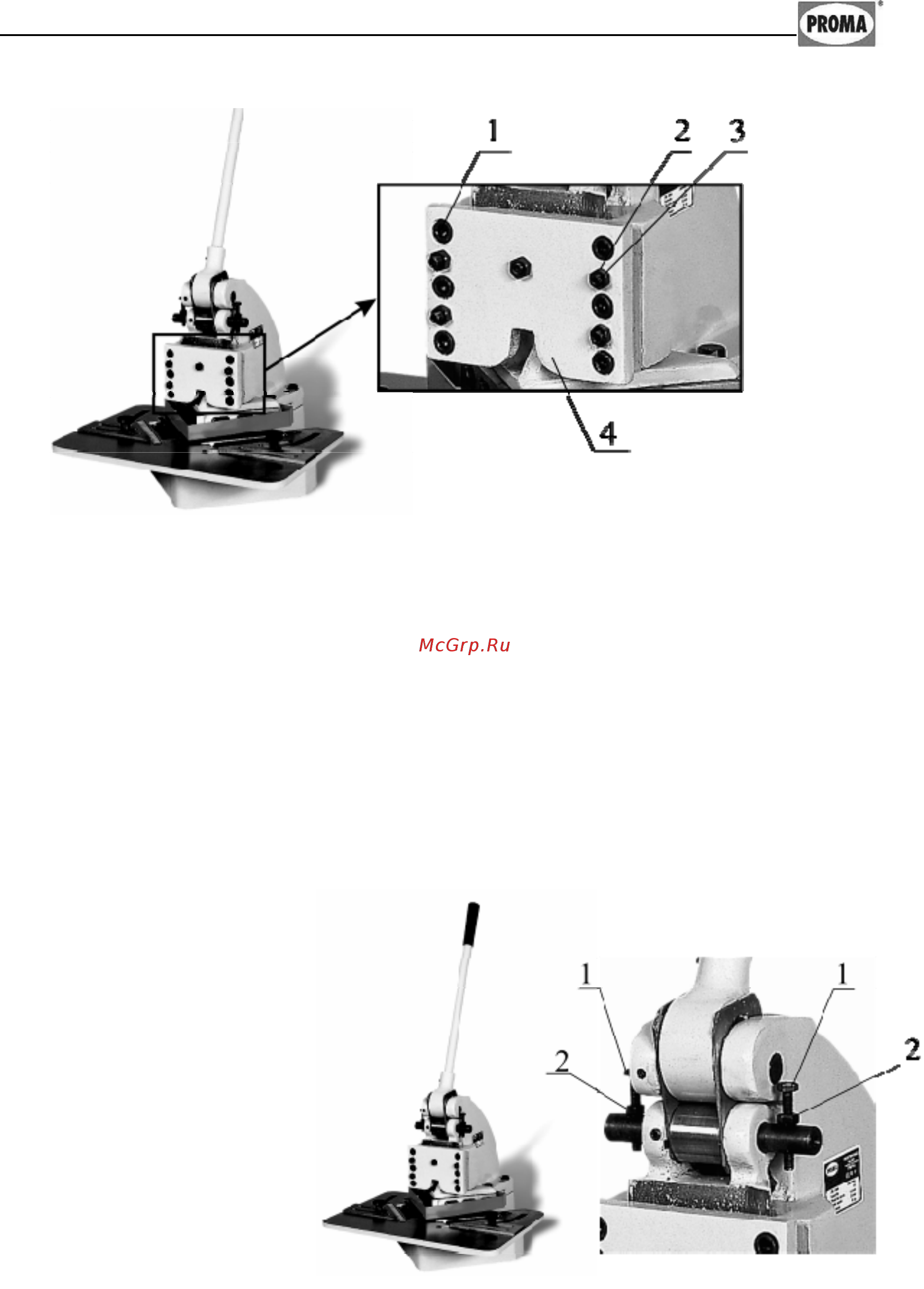

Регулировка зазора ползуна (см. рис. 4).

Зазор между сопрягающими направляющими ползуна и корпуса пресса

регулируют прижимной планкой 4. Изменение зазора происходит при помощи

болтов 1 и 3. Если закручивать болты 1, а болты 3 выкручивать, то зазор будут

уменьшаться, и наоборот, если выкручивать болты 1, а болты 3 закручивать, то

зазоры будут увеличиваться. После регулировки закрутите гайки 2, обратите

внимание, чтобы болты 3 остались в установленной позиции.

Ограничение рабочего хода ползуна (см. рис. 5).

Рабочий ход ползуна

ограничивается болтами 1.

Опустите ползун на необ-

ходимую величину, закру-

тите болты 1 до упора в

поверхность корпуса прес-

са. Болты 1 зафиксируйте

гайками 2.
