Белмаш RT600 (S017A) [9/16] Паз для подвижного упора

Вставки задвигаться в пазы, а сверху привинчивается накладка. Положением вставок (тем какой

стороной они развернуты, узкой или широкой) регулируется отступ накладки. (рис. 16).

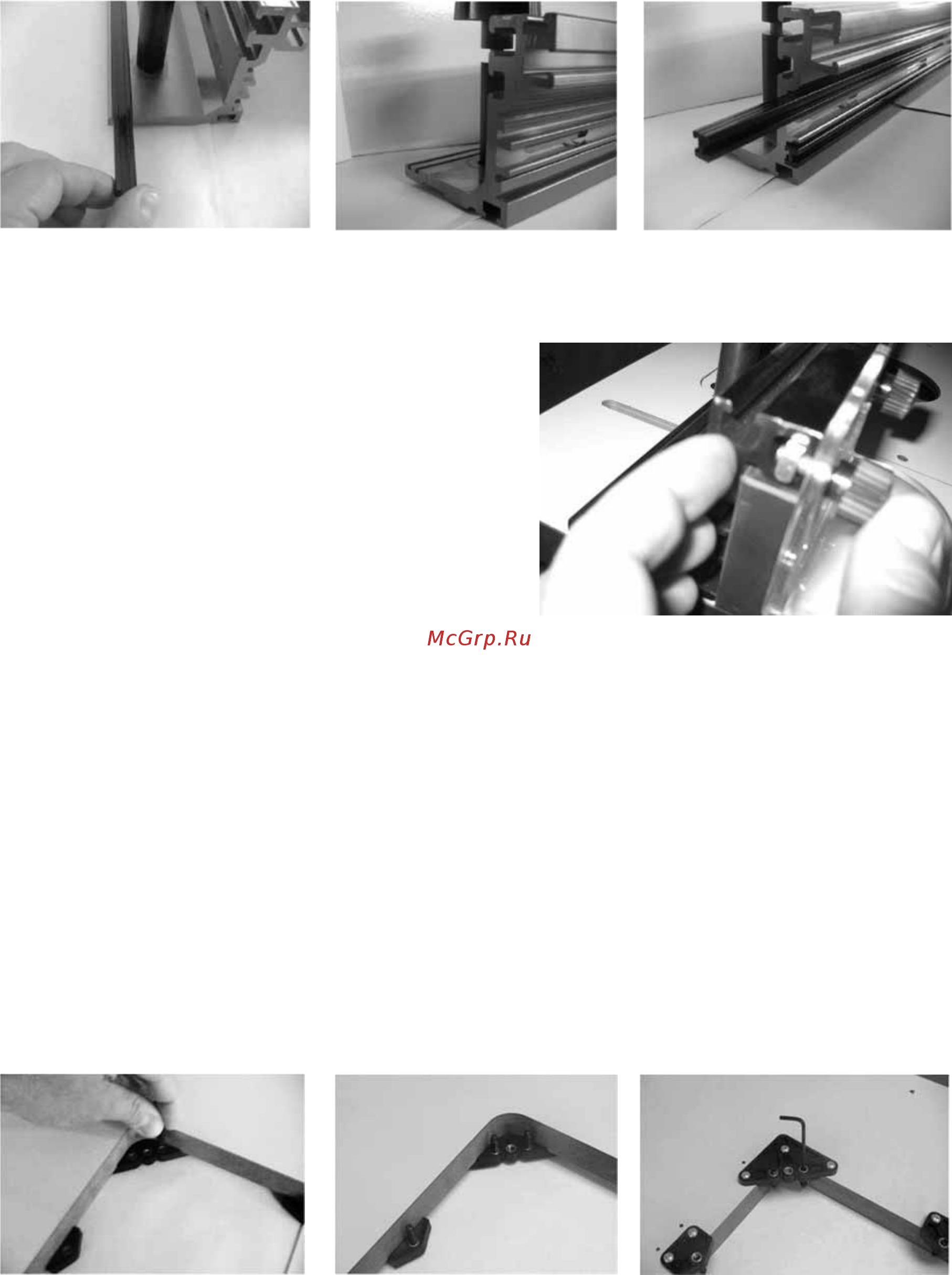

Рисунок 14. Рисунок 15. Рисунок 16.

3.2 Установка защитного кожуха фрезы

Возьмите прозрачный защитный кожух из

поликарбоната, два винта с пластиковыми ручками и

две гайки. Винты вставьте в отверстия на защитном

кожухе и наживите гайки. На верхнем краю упора

с передней стороны расположен Т-образный паз.

Вставьте в паз гайки защиты (рис. 17).

Расположите защитный кожух по центру упора,

непосредственно над фрезой. Кожух должен едва

возвышаться над фрезой, и в случае изменения её

положения или замены на другую фрезу всегда

перенастраиваться.

3.3 Паз для подвижного упора

Фрезерный стол имеет паз для углового упора шириной 19 мм. Паз выполнен из высокоточного

алюминиевого профиля. Он служит, как для движения подвижного упора (в комплект поставки не

входит), так и для крепления боковых прижимов, ограничителей и другой оснастки.

3.4 Выравнивание пластины крепления фрезерного двигателя

относительно рабочего стола

Фрезерный стол имеет угловые и боковые регулировочные пластины. На угловых пластинах

расположены футорки для винтов крепления фрезерной плиты (рис. 18).

В угловых пластинах слева и справа от центрального отверстия, а также на боковых пластинах

располагаются настроечные штифты. (рис. 19)

Высота настроечных штифтов регулируется шестигранником 6 мм. (рис. 20).

Рисунок 18. Рисунок 19. Рисунок 20.

После настройки уровня пластины для крепления фрезерного двигателя штифтами, её надо

притянуть двумя винтами М6×35 мм, через отверстия в углах к пластинам на столешнице.

Рис

нок 17.
