Установка модуля флэш-памяти или платы с микропрограммным
обеспечением
На системной плате предусмотрено два разъема для дополнительного модуля флэш-памяти или
дополнительной платы с микропрограммным обеспечением. Возможна установка только одной платы каждого
типа, однако разъемы подходят для обоих типов.
ВНИМАНИЕ! При установке модуля флэш-памяти или платы с микропрограммным обеспечением в
установленный ранее принтер необходимо сначала выключить принтер и отсоединить кабель питания от
электросети.
1 Обеспечьте доступ к системной плате. Подробнее см. “Доступ к системной плате для установки внутренних
дополнительных устройств” на стр. 15.
2 Распакуйте модуль памяти.
Примечание. Не прикасайтесь к контактам разъема, расположенным вдоль края модуля.

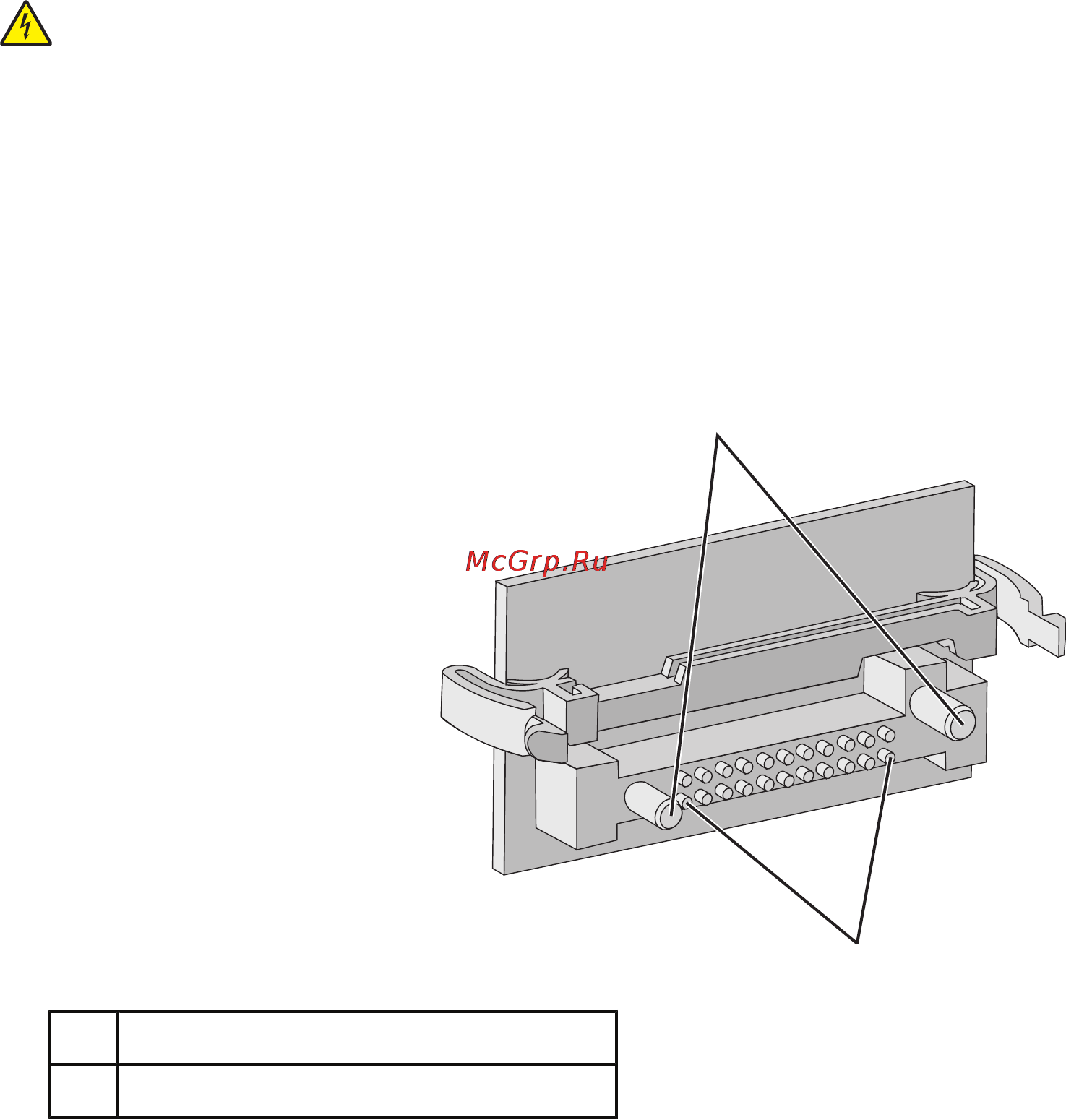

3 Возьмите плату за края и совместите пластмассовые штыри платы с отверстиями в системной плате. Этим
обеспечивается правильное расположение металлических контактов.
1
2
1
Пластмассовые штыри
2
Металлические штыревые контакты
