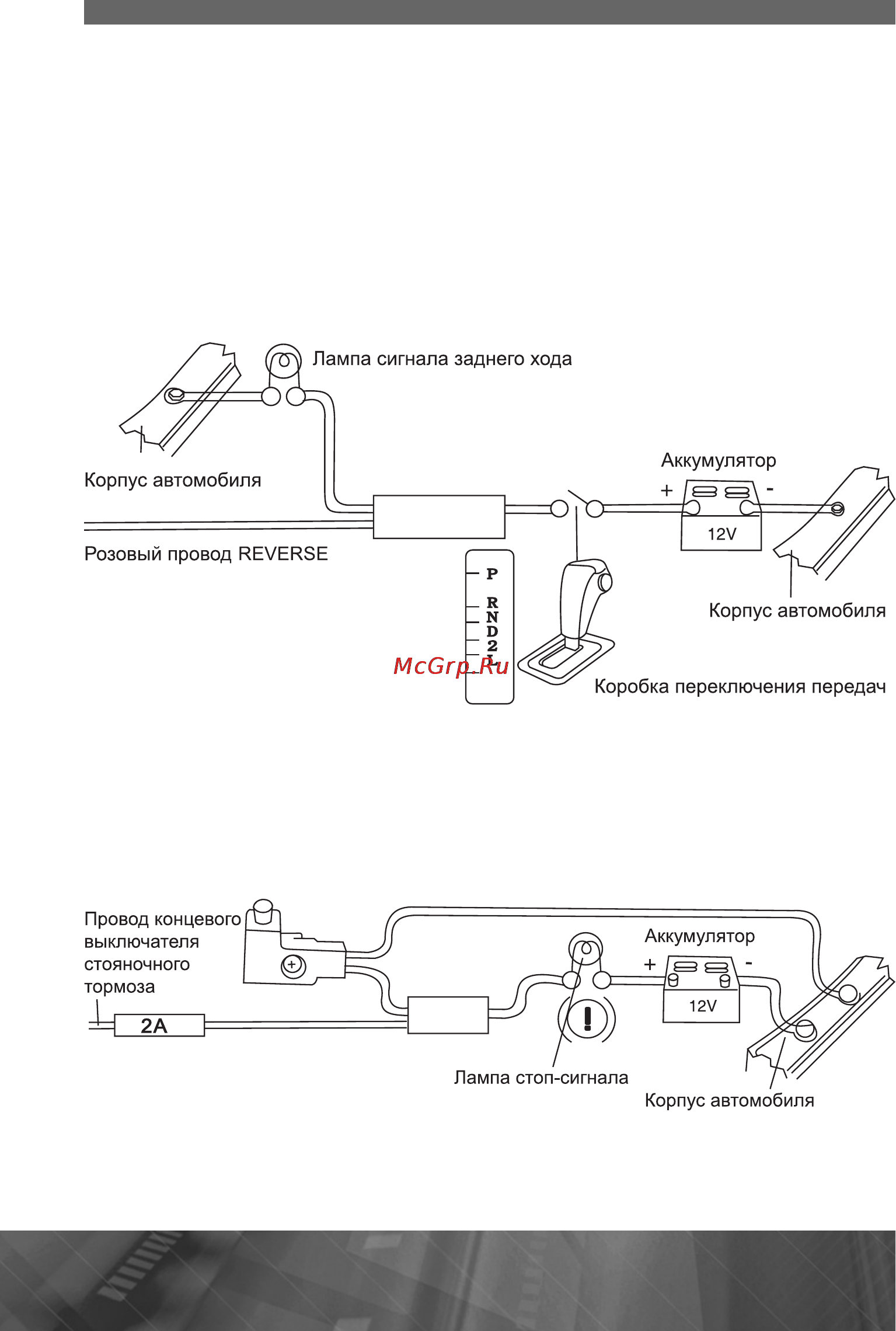

Назначение проводов Оранжевый 11_1_им I Подключите данный провод к лампе габаритных огней При включении габаритных огней в тёмное время суток яркость подсветки ТЕТ экрана и ЬСОдисплея будет снижена чтобы не слепить глаза в дневное время яркость дисплея повышена для более чёткой видимости изображения Розовый REVERSE Если к устройству подключена камера заднего вида то при включении передачи заднего хода автомобиля режим воспроизведения автоматически переключится на обзор с камеры После выключения передачи заднего хода устройство автоматически вернётся к предыдущему режиму Розовый РИК SW Подключите к проводу концевого выключателя стояночного тормоза Чтобы предотвратить просмотр видео и изображений во время движения на экран будет выводиться предупреждающее сообщение до тех пор пока не будет включен стояночный тормоз Пассажиры на заднем сидении могут просматривать изображение на дополнительном мониторе в комплект не входит Корпус автомобиля
