11
12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предупреждение: для собственной безопасности необходимо выключить станок и отключить вилку из
электрической розетки перед выполнением обслуживания станка.
12.1. Обслуживание
12.1.1. Содержите станок и рабочее место в чистоте. Не допускайте накапливание пыли, стружки и посторонних
предметов на станке и внутри корпуса. Освобождайте все трущиеся узлы и детали от пыли, стружки
и посторонних
предметов. Периодически очищайте станок сжатым воздухом.
12.1.2. Заменяйте изношенные детали по мере необходимости. Электрические шнуры, в случае износа,
повреждения следует заменять немедленно.
12.1.3. Станок всегда необходимо проверять перед работой. Все неисправности должны быть устранены и
выполнены регулировки. Проверьте плавность работы всех деталей.
12.1.4. После окончания работы удалите стружку со
станка и тщательно очистите все поверхности. Рабочие
поверхности должны быть сухими, слегка смазанными маслом.
12.1.7. Останавливайте станок, проверяйте состояние крепления и положения всех сопрягаемых деталей, узлов и
механизмов станка после 50 часов наработки.
12.1.8. Для смазки поверхностей станка применяйте машинное масло. Для смазки ходовых винтов применяйте
густую смазку типа ЛИТОЛ
13. ВОЗМОЖНЫЕ
НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании станка является правильная регулировка.
Лучше всего проверить все регулировки во время устранения неисправности
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети питания 1. Проверить наличие напряжения в сети
2. Неисправен выключатель 2. Проверить выключатель
1. Двигатель не
запускается
3. Сгорела обмотка двигателя
3. Обратиться в специализированную
мастерскую для ремонта.
1. Низкое напряжение 1. Проверить напряжение в сети
2. Перегрузка по сети 2. Проверить напряжение в сети
3. Обрыв в обмотке
3. Обратиться в специализированную
мастерскую для ремонта.
2. Двигатель не
развивает полную
скорость и не
работает на полную
мощность
5. Слишком длинный удлинительный
шнур
5. Заменить шнур на более короткий,
убедиться, что он отвечает требованиям
п.5.2.4.
1. Двигатель перегружен
1. Уменьшить нагрузку на двигатель,
соблюдать режим работы для данной
операции.
2. Обмотки сгорели или обрыв в обмотке
2. Обратиться в специализированную
мастерскую для ремонта
3.Двигатель
перегревается,
останавливается,
размыкает
прерыватели
предохранителей
4. Предохранители или прерыватели
имеют недостаточную мощность
4. Установить предохранители или
прерыватели соответствующей мощности
14. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ, УТИЛИЗАЦИЯ
14.1. Критериями предельного состояния станка считаются поломки (износ, коррозия, деформация, старение,
трещины или разрушения) узлов и деталей или их совокупность при невозможности их устранения в условиях
авторизированных сервисных центров оригинальными деталями или экономическая нецелесообразность
проведения ремонта.
Критериями предельного состояния фрезерного станка «Корвет» являются:
- глубокая коррозия или
механические повреждения узлов и механизмов станка;
- естественный износ узлов и деталей станка (рабочий стол, электродвигатель).
14.2. Фрезерный станок и его детали, вышедшие из строя и не подлежащие ремонту, необходимо сдавать в
специальные приёмные пункты по утилизации. Не выбрасывайте вышедшие из строя узлы и детали в бытовые
отходы.
6

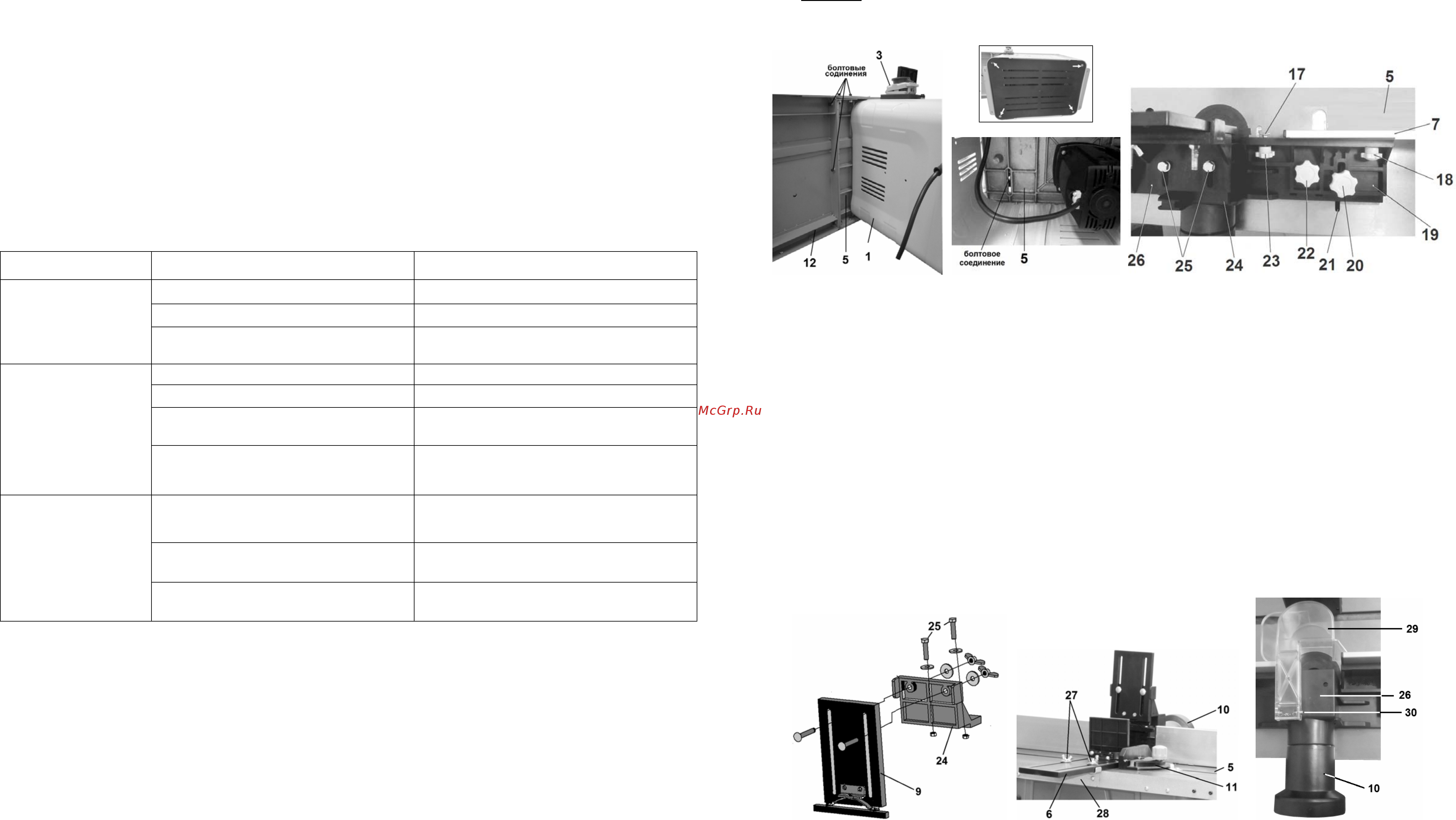

8.1. Установка удлинителей рабочего стола, Рис.2 - 4.
8.1.1. При использовании длинных заготовок для их качественной обработки необходимо увеличить поверхность
опоры рабочего стола (5), для чего необходимо установить и закрепить удлинители с одной или с двух сторон
рабочего стола (5).
8.1.2. Аккуратно
положите фрезерный станок на заднюю стенку основания (1) так, чтобы магнитный пускатель (3)
находился сверху, Рис.3.
8.1.3. Как показано на Рис.3, используя болтовые соединения с шайбами, установите на боковых торцах с левой и
правой стороны рабочего стола (5) удлинители стола (12) и надёжно их закрепите.
Рис. 3
Рис.4
Рис.5
8.2. Установка стойки направляющих планок, Рис.4 - 6.
8.2.1. На стойке направляющих планок (26) закрепите подвижную стойку направляющей планки (19) болтовым
соединением (22).
8.2.2. Аккуратно демонтируйте нижнюю крышку основания (1). Через пазовые отверстия (21) рабочего стола (5)
болтами с квадратными подголовниками и гайками (20) закрепите стойку направляющих планок (26) на рабочем
столе (5).
8.2.3. Установите нижнюю крышку основания (1).
8.3. Монтаж фрезерного станка
8.3.1. Фрезерный
станок установите на прочном верстаке.
8.3.2. Для повышения устойчивости фрезерный станок рекомендуется прикреплять болтовым соединением (не
комплектуется) к ровной поверхности верстака через отверстия отбортовки основания (1), используя резиновые
прокладки (комплект).
8.3.3. Перед установкой станка убедитесь, что помещение достаточно освещено, и что оператор не будет работать
в собственной тени.
8.4. Установка стойки направляющих и
прижимных планок, углового упора, Рис. 5 - 7.
8.4.1. Как показано на Рис. 5-6, на стойке направляющих планок (26) установите и закрепите держатель (24) и
вертикальную прижимную планку (9).
8.4.2. Как показано на Рис.7, на рабочем столе (5) установите и закрепите скобу (28). На скобе (28) установите и
закрепите направляющую прижимной планки (6). В паз рабочего стола (5) установите направляющую скоса (11).
8.4.3. Как показано
на Рис. 5, на стойке направляющих планок (26) установите винты (17) с гайками (23), установите
направляющие планки (7), положение планок закрепите гайками (23).
Рис.6 Рис.7
Рис.8
