7
8.4.4. При обработке заготовки на всю её высоту при выступающей части фрезы (фреза не закрыта заготовкой)
необходимо установить защитный кожух (29). Для установки защитного кожуха (29) необходимо демонтировать
вертикальную прижимную планку. На стойке направляющих планок (26) установите и, используя ось (30), закрепите
защитный кожух (29).
8.5. Установка патрубка пылесборника, Рис.8
8.5.1. Для выполнения качественной обработки заготовки
и нормальной работы вашего станка необходимо
использовать систему принудительного пылеудаления (пылесос).
8.5.2. Для присоединения шланга пылесоса к станку используйте съёмный патрубок пылесборника (10).
8.6. Монтаж маховика установки высоты фрезы
8.6.1. Установите и закрепите гайкой маховик (15), Рис.2.
9. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
9.1. Подготовка к работе
9.1.1. Для фрезерных работ на станке подбирайте однородные заготовки, производите
разметку заготовки таким
образом, чтобы в зону фрезерования не попадали сучки и т.п. Убедитесь в правильности настройки
состругиваемого слоя и направлении вращения фрезы.
9.1.2. При неработающем
станке поместите заготовку на рабочий стол (5). Проверьте плавность движения и
равномерность прилегания заготовки к рабочему столу (5) и направляющим планкам (7), Рис. 1.
9.1.3. При выполнении фрезерной операции с применением направляющей скоса (11) при не работающем станке
проверьте равномерность прилегания заготовки к направляющей скоса (11) и рабочему столу (5), а также плавность
движения направляющей скоса (11) и заготовки
по рабочему столу (5), Рис. 1.
9.1.4. При обработке заготовок длиной более 1000мм установите роликовые опоры.
9.1.5. Не допускается
фрезерование на максимальных возможностях вашего станка. Не устанавливайте фрезу
максимально допустимого диаметра при максимально допустимой высоте (см. п.2). При установке фрезы
максимального диаметра (высоты) уменьшайте скорость подачи заготовки.
Помните
, чем больше ширина строгания или диаметр фрезы, тем меньше должна быть скорость подачи и глубина
строгания.
Помните
, что усилие резания заготовки из дуба в 2 раза, а берёзы - в 1,5 раза больше чем у сосны.

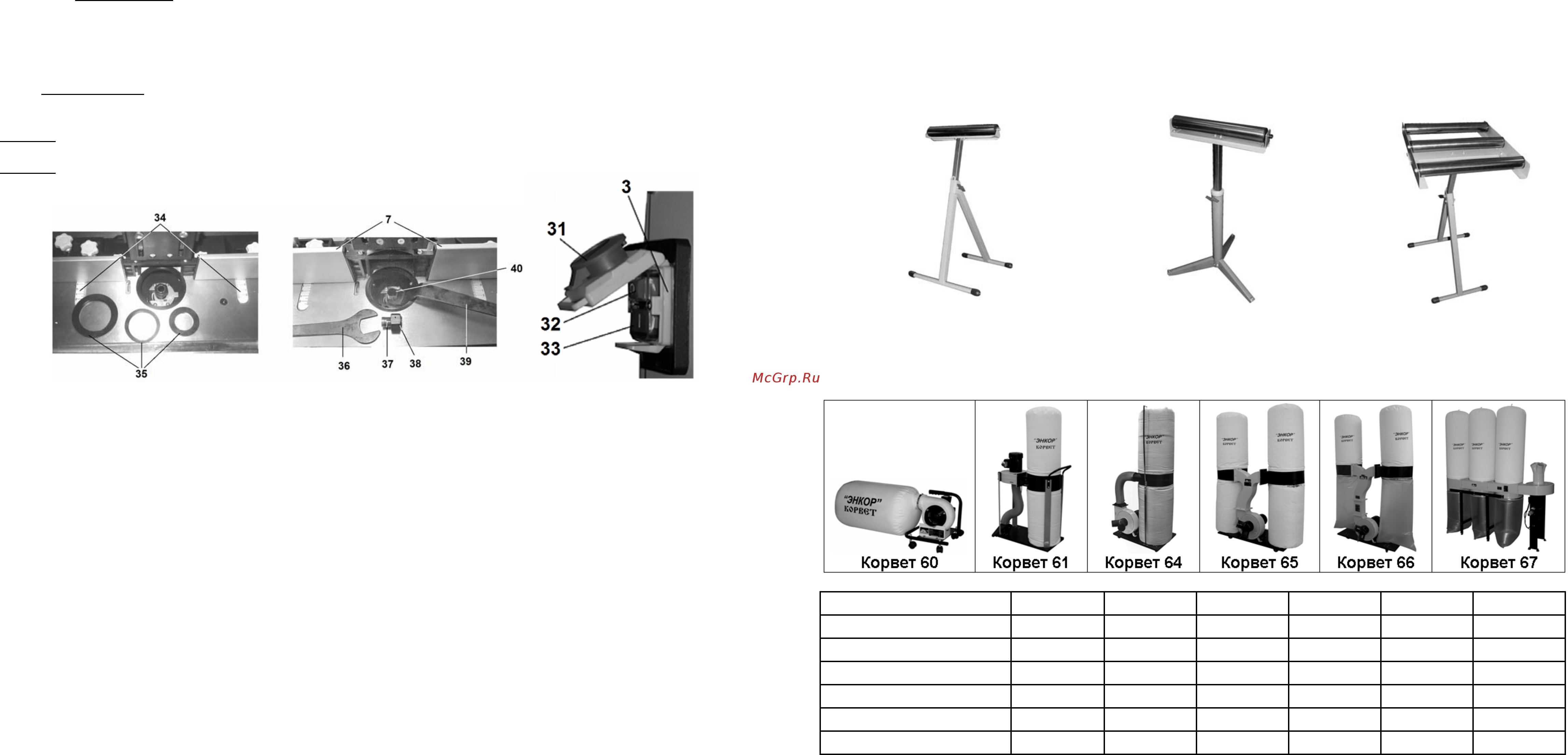

Рис. 9 Рис.10 Рис.11
9.1.6. Для предотвращения излишнего попадания опилок и древесной пыли внутрь фрезерного станка при
использовании фрез разного типоразмера, устанавливайте соответствующие вкладышные кольца (35).
9.1.7.При использовании фрез с разными диаметрами хвостовиков (Ø 6мм; Ø 8мм; Ø 12мм) необходимо
использовать соответствующие цанги (37). Для переустановки цанги (37) , Рис. 10-11, необходимо:
- демонтировать вкладышные кольца (35);
- винтом (13) ослабить фиксацию
положения установки высоты фрезы;
- маховиком (15) установить фрезу в верхнее положение;
- как показано на Рис. 10, используя ключи (36 и 39), скрутить гайку (38), извлечь цангу (37);
- установка цанги необходимого диаметра хвостовика фрезы производится в обратном порядке.
9.2. Включение
ВНИМАНИЕ! Перед пробным включением станка убедитесь, что на рабочем столе все узлы и механизмы
надёжно закреплены
, нет посторонних предметов и ничто не мешает вращению шпинделя и фрезы.
9.2.1. Вставьте электрическую вилку шнура питания станка в розетку с напряжением 220 вольт.
9.2.2. Магнитный пускатель (3) расположен на лицевой панели фрезерного станка, Рис.2.
9.2.3. Нажмите и сдвиньте по стрелке красную крышку (31) магнитного пускателя (3), Рис.2; 11.
9.2.4. Включение станка производится нажатием на зелёную кнопку (32).
Скорость шпинделя постепенно повысится.
9.2.5. Станок должен поработать не менее 1 минуты. Убедитесь, что все элементы станка надежно закреплены и
работают равномерно и правильно.
9.2.6. Когда фрезерование закончено, нажмите на красную кнопку (33) или на красную крышку (31).
9.2.7. Красную крышку (31) передвиньте в обратном направлении (см.п. 9.2.3).
9.2.8. Отключите вилку шнура питания станка от питающей розетки
.
9.2.9. Частоту вращения шпинделя в пределах 11500-24000 об/мин устанавливайте регулятором (4). Рис. 2.
8
9.2.10. Для защиты от перегрузок предусмотрен прерыватель питания. При возникновении перегрузки
срабатывает тепловое реле, кнопка поднимается над панелью, и электропитание на двигатель станка
прерывается. В этой ситуации подождите несколько минут, после чего нажмите кнопку (2) и запустите станок
магнитным пускателем (3).
9.3. Фрезерование
9.3.1. К работе с фрезерным станком допускаются подготовленные и имеющие опыт работы с фрезерными
деревообрабатывающими станками лица. Приступая к выполнению фрезерной операции на станке необходимо
изучить руководство по эксплуатации, устройство станка, назначение каждого органа управления станком.
9.3.2. Перед выполнением намеченной фрезерной операции изучите методы и режимы предполагаемой обработки,
получите информацию
в соответствующих учебных пособиях или у квалифицированного специалиста.
9.3.3. Произведите подготовительные настройки, описанные выше.
9.3.4. Подавайте заготовку с равномерной скоростью. Любая остановка заготовки образует неровность или ступень
на обрабатываемой поверхности заготовки. При фрезеровании верхняя часть фрезы, находящаяся выше заготовки,
в целях собственной безопасности должна закрываться защитным колпаком.
9.3.5. Скоростной режим подачи и
глубина фрезерной обработки при использовании определённых материалов
заготовок и режущего инструмента подбирается по справочной литературе или опытным путём. Только при
правильно выбранных режимах можно рассчитывать на высококачественное выполнение операции.
ВНИМАНИЕ! НЕ ВКЛЮЧАЙТЕ И НЕ ВЫКЛЮЧАЙТЕ СТАНОК ПРИ НЕ ОТВЕДЁННОЙ ОТ РЕЖУЩЕГО
ИНСТРУМЕНТА ЗАГОТОВКЕ
10. ОПОРА РОЛИКОВАЯ
Для создания удобства при работе
со станком рекомендуем приобрести опору роликовую, которая облегчит работу
с заготовками большой длины как при подаче заготовки на обработку, так и передаче готового изделия после
обработки.
Код 29940 Код 29941 Код 29942
11. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ», рекомендуем
приобрести и использовать пылесосы «КОРВЕТ» различных модификаций, которые обеспечат надлежащие
условия работы и сохранят ваше здоровье.
КОРВЕТ 60 КОРВЕТ 61 КОРВЕТ 64 КОРВЕТ 65 КОРВЕТ 66 КОРВЕТ 67
Напряжение питания 220В, 50 Гц 220В, 50 Гц 220В, 50 Гц 220В, 50 Гц 380В, 50 Гц 380В, 50 Гц
Потребляемая мощность 750 Вт 750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт
Расход воздуха 13,9 м
3
/мин. 14,2 м
3
/мин. 42,6 м
3
/мин. 62,3 м
3
/мин. 70,8 м
3
/мин.76м
3
/мин.
Объём фильтра 0,064м
3
0,153м
3
0,306м
3
0,306м
3
0,7м
3
Объём пылесборника 0,015м
3
0,064м
3
0,153м
3
0,306м
3
0,43м
3
0,59м
3
Код для заказа 90600 90610 90640 90650 90660 90670
