Удаление модулей памяти и дополнительных плат
23
Установка и удаление дополнительных устройств

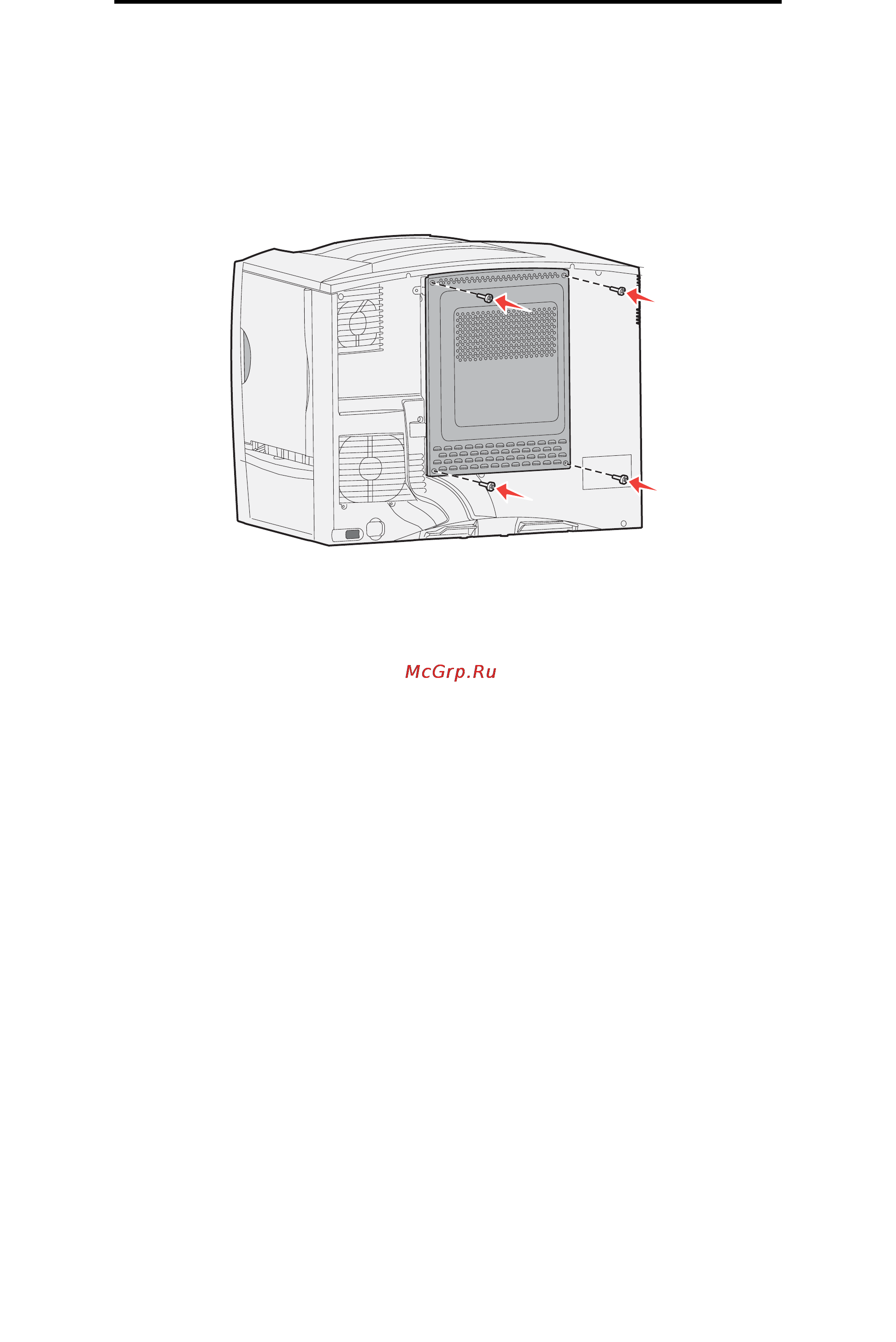

Установка защитной крышки системной платы на место
1 Совместите прорези на верхней стороне защитной крышки с винтами, расположенными вблизи верхней
крышки принтера.
2 Сдвиньте защитную крышку вверх под выступ верхней крышки до упора, затем затяните винты вверху
защитной крышки.
3 Вставьте четыре винта в нижнюю часть крышки и затяните их.
4 Подсоедините все кабели к задней панели принтера.
5 Подсоедините кабель питания принтера.
6 Включите принтер.
