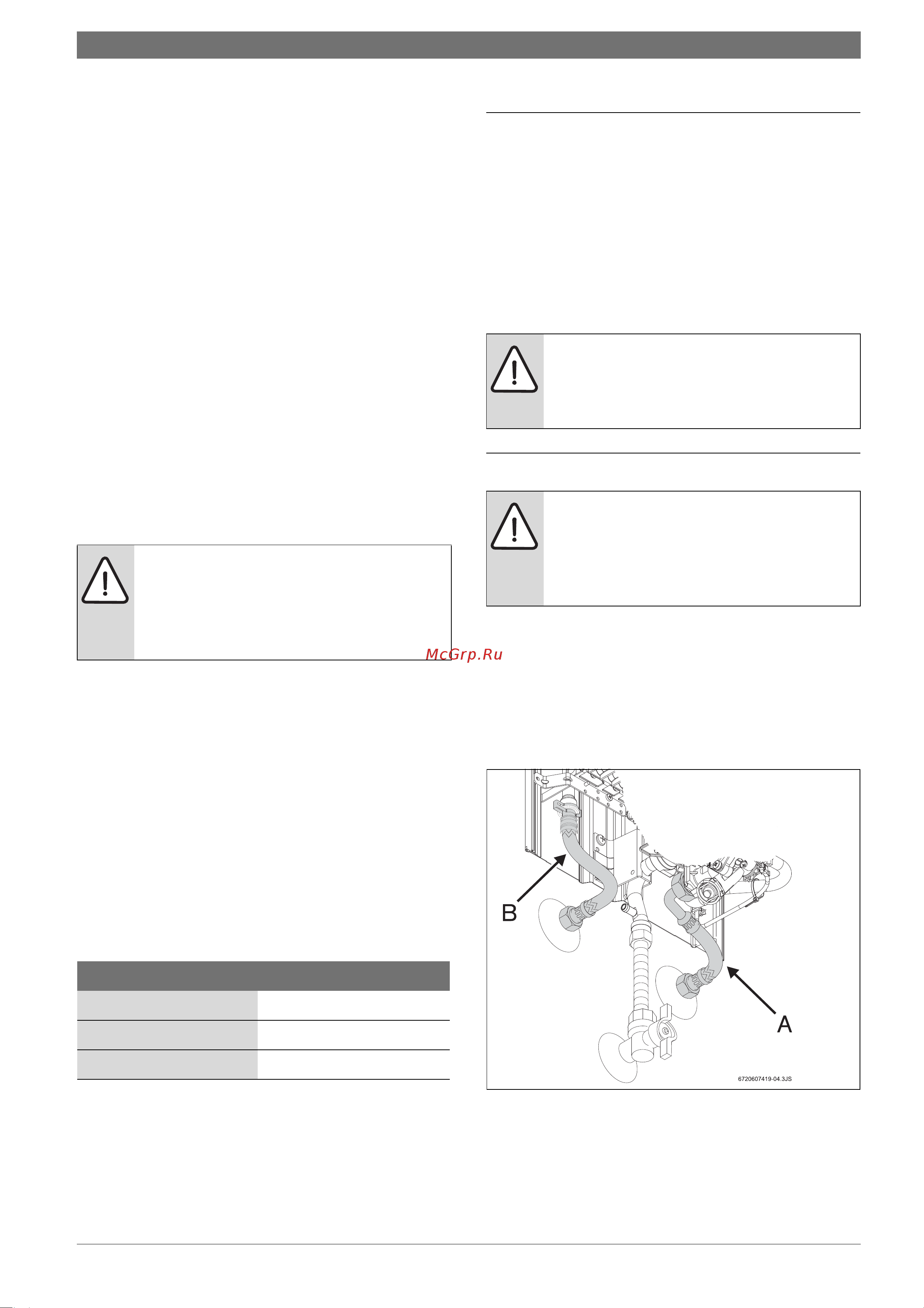

пи Монтаж только для авторизированных фирмой Бош специалистов 13 Все газовые проточные водонагреватели должны иметь герметичное соединеннее соответствующего диаметра трубами отвода дымовых газов 5 3 Монтаж прибора Снять поворотную ручку с переключателя объема воды Дымоход должен проходить вертикально с малым количеством или с полным отсутствием горизонтальных участков Отвинтить крепежные винты кожуха быть теплоизолированным С помощью прилагаемых в комплекте дюбелей и стенных крючков вертикально подвесить прибор на стене Слегка потянуть кожух вперед и снять его двигая вверх иметь выходное отверстие выше самой высокой точки крыши Для подключения к дымоходу можно использовать гибкую или жесткую трубу Принадлежность для отвода дымовых газов должна быть вставлена в патрубок защитного коллектора дымовых газов Наружный диаметр принадлежности для отвода дымовых газов должен быть немного меньше указанного в таблице 4 размера патрубка защитного коллектора дымовых газов ВНИМАНИЕ Никогда не ставить прибор на водопроводные или газопроводные патрубки 5 4 Подключение подачи воды На выходном отверстии дымохода должен быть установлен козырек защищающий от ветра дождя л ВНИМАНИЕ Наличие остаточных веществ 1 в трубопроводной сети может привести к повреждению прибора л ВНИМАНИЕ Промыть трубопроводную сеть для удаления остаточных веществ 1 Убедиться что принадлежность для отвода дымовых газов вошла в патрубок защитного коллектора дымовых газов до упора Следить за тем чтобы при подключении не перепутать место подсоединения водопровода холодной воды рис 13 поз А не поставляется с оборудованием с местом подсоединения водопровода горячей воды рис 13 поз В Если эти условия невыполнимы следует выбрать другое место монтажа Водяные трубы подсоединяются к водяной арматуре Температура поверхностей Максимальная температура поверхностей прибора за исключением принадлежностей для отвода дымовых газов не превышает 85 С Специальные меры по защите горючих строительных материалов или встроенной мебели не требуются Подача воздуха В помещении выбранном для монтажа прибора должны иметься достаточно большие отверстия для подачи воздуха см таблицу 1 Прибор Живое сечение Л Таб 6 Площадь поперечного сечения для подачи воздуха Рис 13 Подключение водопровода В таблице указаны минимальные требования к размерам вентиляционных отверстий В местных предписаниях могут содержаться иные требования 6 720 608 980 2010 10
