4
4.2.13. Защитите себя от попадания стружки: защитный экран должен находиться в крайнем нижнем
положении.
4.2.14. Не допускайте скопления стружки на столе станка.
4.2.15. Убирайте стружку при помощи крючка и щётки.
4.2.16. При Т.О. не допускайте попадания смазочных материалов на кнопки и рычаги управления.
4.2.17. Производите измерения обрабатываемой детали при помощи мерительных приборов
и
инструментов только после полной остановки вращающихся и движущихся элементов станка.
4.2.18. К работе со станком допускается подготовленный и имеющий опыт работы на фрезерных
металлообрабатывающих станках персонал.
4.2.19. Не допускайте наматывание стружки на режущий инструмент и скопление стружки на
обрабатываемой заготовке.
4.2.20. Не допускайте попадания стружки на ходовой винт подачи.
5. ПОДКЛЮЧЕНИЕ
СТАНКА К ИСТОЧНИКУ ПИТАНИЯ
ВНИМАНИЕ: Проверьте соответствие напряжения источника питания и соединений требованиям
вашего станка. Для этого достаточно взглянуть на табличку с техническими данными на двигателе
станка.
5.1. Электрические соединения. Требования к шнуру питания
5.1.1. Запрещается переделывать вилку, если она не входит в розетку. Квалифицированный электрик
должен установить соответствующую розетку.
5.1.2. При повреждении шнура питания его должен заменить изготовитель или сертифицированный
сервисный центр.
5.2 Требования к двигателю
ВНИМАНИЕ! Для исключения опасности повреждения двигателя регулярно очищайте двигатель от
стружки и
пыли. Так обеспечивается его беспрепятственное охлаждение.
5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите станок.
Отсоедините вилку шнура питания станка от розетки и попытайтесь по таблице возможных неисправностей
найти и устранить возможную причину.
5.2.2. Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах, при
перегрузках,
пониженном напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов).
Поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы, рабочее напряжение
и потребляемый ток.
5.2.3. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с двигателем. Поэтому для
нормального функционирования
этого станка необходимо достаточное поперечное сечение подводящих
проводов. Приведённые в таблице данные о длине подводящих проводов относятся к расстоянию между
распределительным щитом, к которому подсоединен станок, и вилкой штепсельного разъёма станка. При
этом не имеет значения, осуществляется подвод электроэнергии к станку через стационарные подводящие
провода, через удлинительный кабель или через
комбинацию стационарных и удлинительных кабелей.
Удлинительный провод должен иметь на одном конце вилку с заземляющим контактом, а на другом –
розетку, совместимую с вилкой Вашего станка.
Предупреждение:
Станок должен быть заземлен.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм
2
6. РАСПАКОВКА
6.1. Откройте упаковку, извлеките станок и все комплектующие детали.
6.2. Проверьте комплектность станка согласно пункту 3.
ВНИМАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и
работы необходимо снять покрытие уайт-спиритом с помощью мягкой салфетки. Растворители могут
повредить поверхность. Для очистки окрашенных, пластмассовых и резиновых деталей используйте
мыло
и воду. Тщательно протрите все детали чистой сухой салфеткой и слегка смажьте жидким машинным
маслом все обработанные поверхности.
6.3. При установке, монтаже и перемещении станка необходимо использовать грузоподъемные механизмы
и стропы грузоподъемностью не менее 200 кг (см. схему строповки раздел 16).
6.4. Производите строповку за четыре рым-болта устанавливаемых в специальные отверстия
станины
станка.
17
ПРИНЦИП РАБОТЫ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ СТАНКА
Станок подключается к розетке сети 220В, 50Гц c помощью вилки с заземляющим контактом. Перед
подключением необходимо проверить надежность соединения станка с заземляющим контактом вилки.
Для включения станка необходимо:
- вставить электрическую вилку шнура питания станка в розетку с напряжением 220 В;
- установить ручку двухпозиционного переключателя
(16) в положение «ВКЛ»(I);
- освободить кнопку аварийного отключения станка (13), для чего необходимо кнопку (13) повернуть по
стрелке;
- перевести защитный экран (7) в рабочее положение;
- нажать кнопку включения вращения шпинделя (46) - «Start».
Изменение частоты вращения происходит в зависимости от величины поданного напряжения на якорь
двигателя М. Частота вращения прямо пропорциональна напряжению, поступающему от преобразователя
АР
.
Выключить вращение шпинделя можно пятью способами:
- нажать кнопку выключения вращения шпинделя (44) - «Stop»;
- нажать кнопку аварийного отключения (13);
- открыть защитный экран (7);
- установить ручку двухпозиционного переключателя (16) в положение «ВЫКЛ»(O);
- отсоединить подключающую вилку из розетки.
В любом случае, для возобновления работы включить вращение шпинделя можно только так, как было
описано выше. Поэтому
для временного отключения вращения шпинделя пользуйтесь кнопкой (44) - «Stop»
Кнопку аварийного отключения используйте по назначению.
От перегрузок и короткого замыкания электрооборудование станка защищено предохранителем FU. В случае
его перегорания установите аналогичный предохранитель или обратитесь в центр сервисного обслуживания.

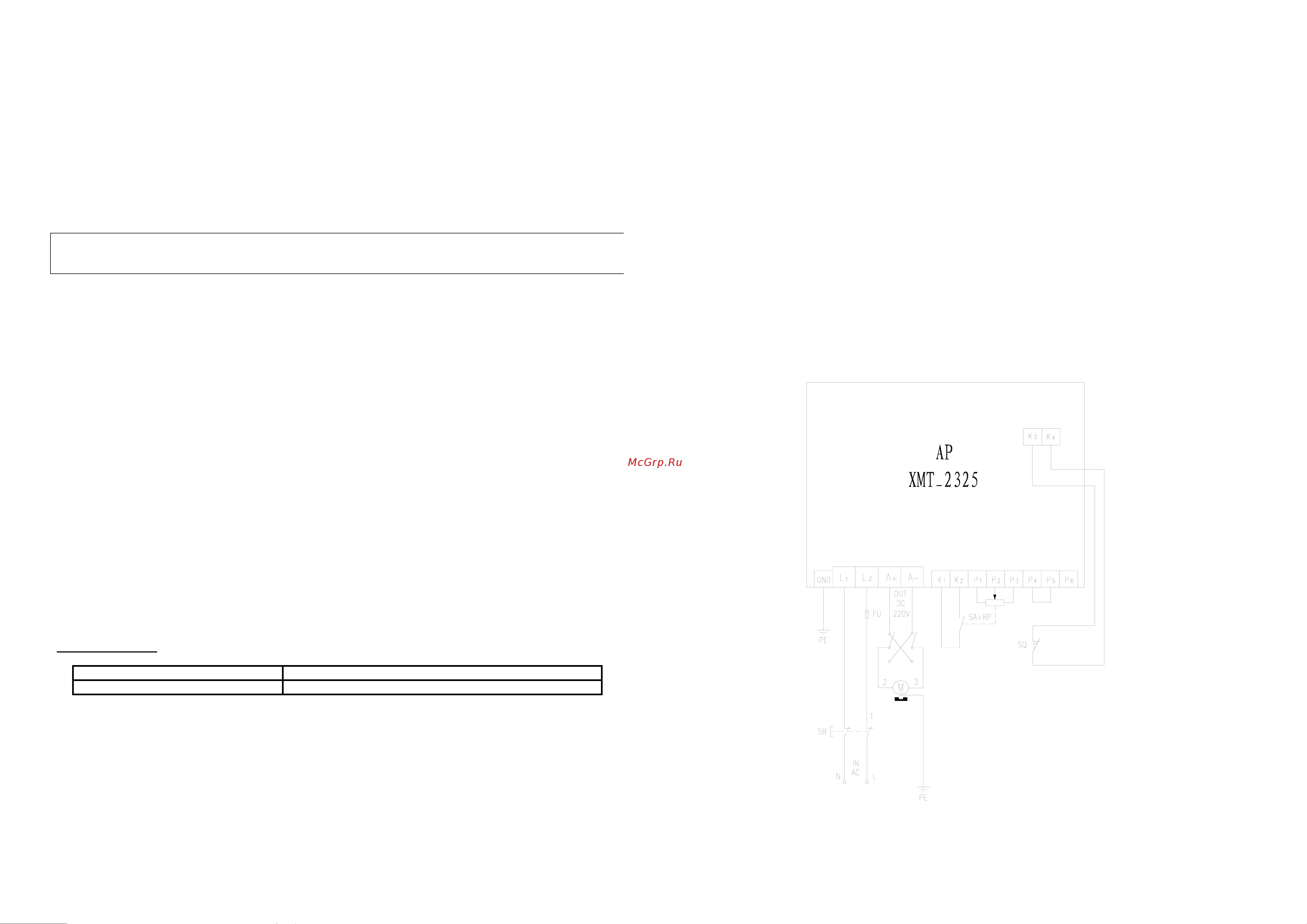

ЭЛЕКТРИЧЕСКАЯ СХЕМА СТАНКА "КОРВЕТ 415"
~ 220В, 50Гц
