16
№* Код Наименование детали №* Код Наименование детали
127 202587 Винт М3х6 183 202642 Шкала
128 202588 Червячный вал 184 202643 Стол рабочий
129 202589 Прокладка 185 202644 Крышка
130 202590 Фланец опорный 186 202645 Полумуфта
131 202591 Маховик 187 202646 Маховик
132 202592 Шайба 8 188 202647 Шайба
133 202593 Гайка М8 189 202648 Шплинт 4*28
134 202594 Гайка колпачковая М8 190 202649 Винт M6*10
135 202595 Шпонка 4х10 191 202650 Колонна
137 202596 Фланец опорный правый 1 192 202651 Болт M10*50
138 202597 Шпонка 6х8 193 202652 Штифт 6*40
139 202598 Вал-шестерня 194 202653 Шайба 10
140 202599 Кожух нижний 195 202654 Шайба
141 202600 Винт М4х10 196 202655 Гайка M16*1.5
142 202601 Винт М8х55 197 202656 Шпонка 4*20
143 202602 Ручка 198 202657 Пластина II
144 202603 Шайка М8 199 202658 Корпус
145 202604 Маховик 200 202659 Винт M8*20
146 202605 Лимб подвижный 201 202660 Штифт 6*30
147 202606 Лимб неподвижный 202 202661 Подшипник 80101
148 202607 Подшипник 51101 203 202662 Корпус подшипника
149 202608 Фланец опорный 204 202663 Пластина
150 202609 Станина 205 202664 Цапфа
151 202610 Клин поперечный 206 202665 Ходовой винт
152 202611 Пластина 207 202666 Разъем
153 202612 Шайба 8 208 202667 Труба
154 202613 Шпонка 4х16 209 202668 Корпус подшипника
155 202614 Вал 210 202669 Штифт 4*26
156 202615 Опора 211 202670 Втулка
157 202616 Гайка М12 212 202671 Винт M5*8
158 202617 штифт 3х20 213 202672 Крышка
159 202618 Винт регулировочный M6*25 214 202673 Мойщик 5
160 202619 Гайка M6 215 202674 Винт M5*8
161 202620 Втулка 216 202675 Провод электрический
162 202621 Крышка 217 202676 Печатная плата
163 202622 Шайба 218 202677 Выключатель
164 202623 Винт M5*14 219 202678 Кожух
165 202624 Клин продольный 220 202679 Кожух
166 202625 Ходовой винт 221 202680 Кожух
167 202626 Кольцо 12 222 202681 Винт M4*5
168 202627 Шайба 265 202682 Пружина
169 202628 Корпус 266 202683 Винт M2*10
170 202629 Ходовой винт 267 202684 Микро выключатель
171 202630 Указатель 268 202685 Пластина изоляции
172 202631 Винт M6*6 269 202686 Пластина поддержки
173 202632 Винт M6*16 270 202687 Винт M4*8
174 202633 Маховик 271 202688 Блок держателя
175 202634 Лимб неподвижный 272 202689 Держатель
176 202635 Винт 4*20 273 202690 Винт M4*10
177 202636 Корпус 274 202691 Экран защитный
178 202637 Суппорт 275 202692 Ось
179 202638 Крышка 276 202693 Штифт
180 202639 Втулка 277 202694 Кожух
181 202640 Крышка 278 202695 Распорка
182 202641 Крышка
5
7. УСТРОЙСТВО СТАНКА

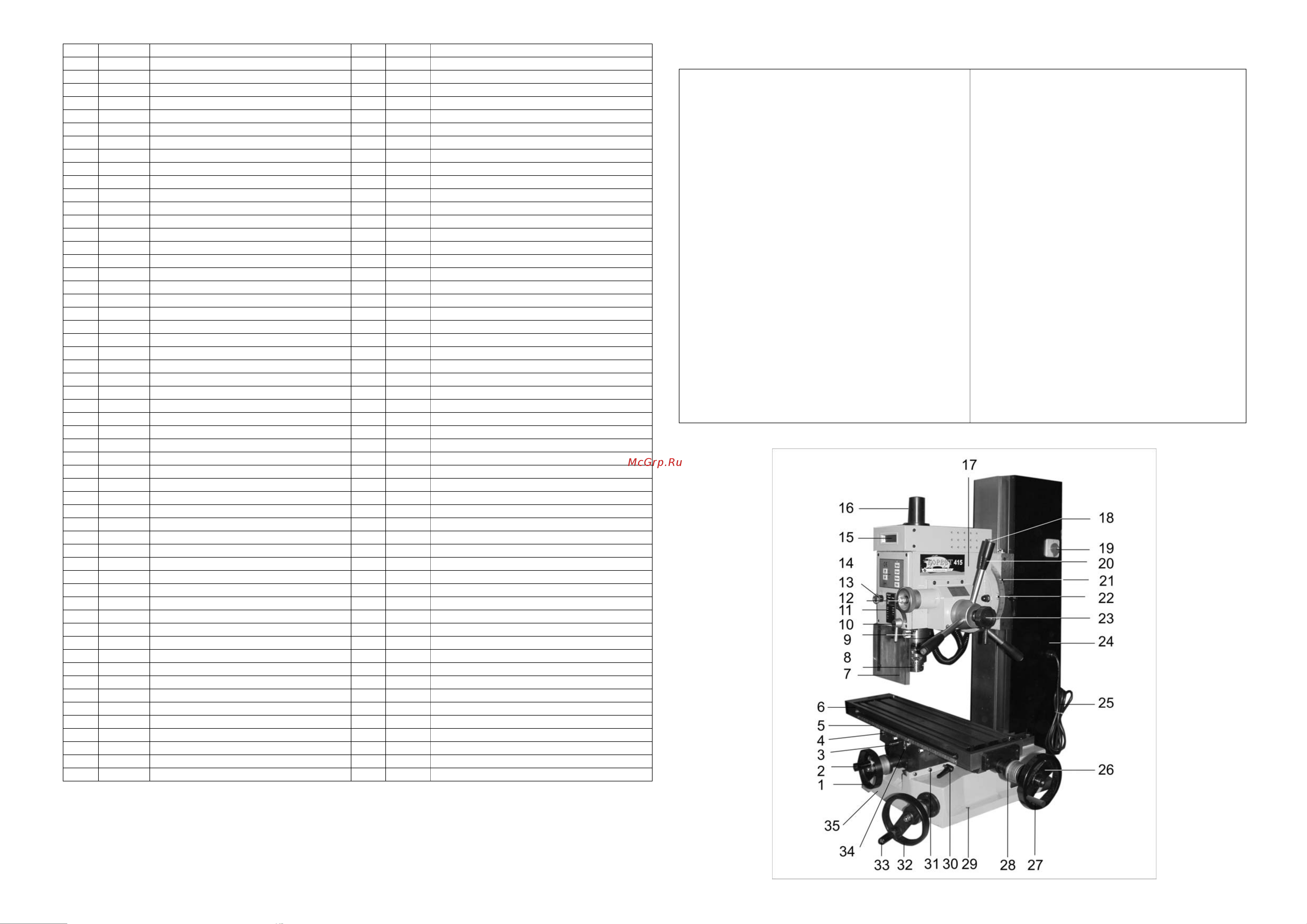

7.1. Станок состоит из следующих сборочных единиц и деталей (Рис. 2а, 2б, 2в)
1. Маховик поперечного перемещения рабочего
стола
2. Ручка маховика поперечного перемещения
рабочего стола
3. Ручка фиксации продольного перемещения
рабочего стола
4. Винт регулировки плавности продольного
перемещения рабочего стола
5. Шкала продольного перемещения рабочего стола
6. Рабочий стол
7. Защитный экран
8. Сверлильный патрон
9. Шпиндель
10. Ручка фиксации перемещения шпинделя
11. Панель управления и индикации перемещения
шпинделя
12. Маховик перемещения шпинделя (точно)
13. Кнопка аварийного выключения
14. Панель управления режимами работы станка
15. Цифровой индикатор частоты вращения
шпинделя
16. Защитный колпак
17. Шпиндельная бабка
18. Кнопка «реверс»
19. Переключатель двухпозиционный сетевой «ВКЛ
-
ВЫКЛ»
20. Рычаг перемещения шпинделя (грубо)
21. Шкала угла поворота шпиндельной бабки
22. Указатель угла поворота шпиндельной бабки
23. Маховик (с откидной ручкой) переключения
перемещения шпинделя «грубо – точно»
24. Вертикальная стойка шпиндельной бабки
25. Шнур питания
26. Маховик продольного перемещения рабочего
стола
27. Ручка маховика продольного перемещения
рабочего стола
28. Нониус продольного перемещения рабочего
стола
29. Отверстие установки регулируемых опор
(крепления станка к верстаку)
30. Ручка фиксации поперечного перемещения
рабочего стола
31. Винт регулировки плавности поперечного
перемещения рабочего стола
32. Маховик вертикального перемещения
шпиндельной бабки
33. Ручка маховика вертикального перемещения
шпиндельной бабки
34. Указатель продольного перемещения
рабочего стола
35. Станина
Рис. 2а
