IM2019
15
3. Повреждение
устройства ограничения
температуры.
3. Обратиться к специалисту по
ремонту в авторизованный сервисный
центр.
Из крана выхода
горячей воды не
течет вода.
1. Отключена подача воды.
1. Подождать восстановления подачи
воды.
2. Слишком низкое давление
воды.
2. Включить водонагреватель снова,
когда восстановится нормальное
давление воды.
3. Закрыт кран подачи
холодной воды.
3. Открыть кран подачи холодной
воды.
Температура воды
слишком высокая.
1. Повреждение системы
контроля температуры
воды.
1. Обратиться к специалисту по
ремонту в авторизованный сервисный
центр.
Протечка воды.
1. Нарушено уплотнение в месте
подключения труб.
1. Заменить уплотнение соединения.
Вода течет из
корпуса прибора.
1. Разрушение внутреннего бака
(коррозия).
Обратиться к специалисту по ремонту
в авторизованный сервисный центр.
2. Нарушено уплотнение в месте
присоединения нагревательного
элемента.
Вода течёт из
отверстия
предохранительного
клапана, даже когда
прибор не нагревает
воду.
Давление воды в
водопроводной магистрали
превышает или близко к 0,75
МПа.
Смонтировать перед
водонагревателем редуктор давления
и уменьшить давление воды в
водопроводной магистрали.

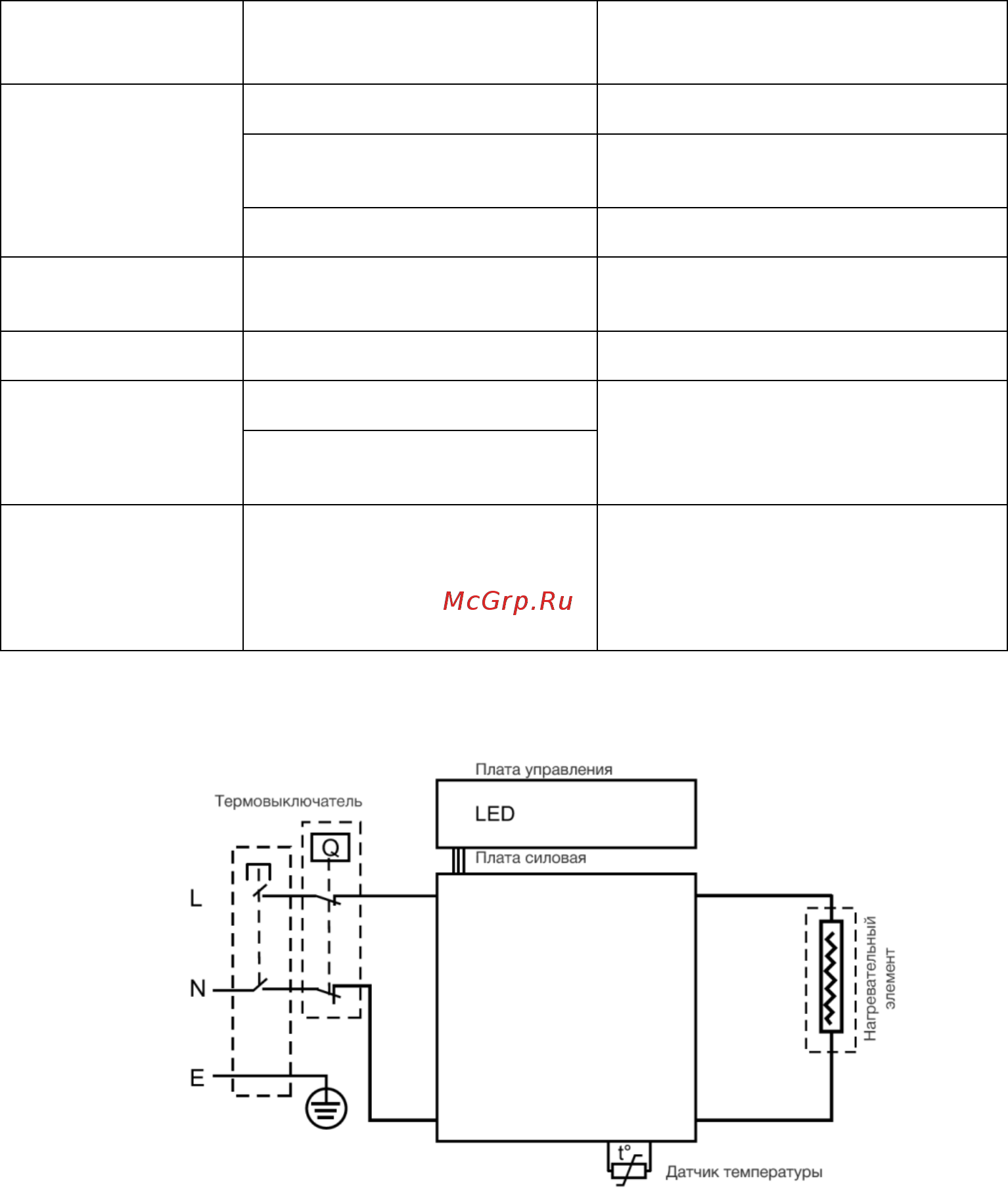

11. ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА
Рисунок 7
Содержание
- Модели swh re19 30 v swh re19 50 v swh re19 80 v swh re19 100 v 1
- Руководство по эксплуатации 1
- Электрический накопительный водонагреватель 1
- Термовыключатель все системы защиты являются надежными и безопасными 3 стальной внутренний резервуар со специальным защитным покрытием из титановой мелкодисперсной стеклоэмали нанесённой по современному методу электростатической сухой эмалировки прочен к воздействию коррозии и накипи также эмаль имеет повышенную адгезивную способность и высокую пластичность закалена при температуре 850 с что позволяет ей расширяться или сжиматься при перепадах температур в той же пропорции что и стенки внутреннего резервуара не образуя микротрещин в которых может возникнуть очаг коррозии 4 трубки нагревательного элемента спроектированы с учетом большой тепловой нагрузки безопасные и надежные с увеличенным сроком службы 5 водонагреватель оснащен анодным стержнем для защиты от коррозии внутреннего резервуара и уменьшения образования накипи на нагревательном элементе 6 внутренняя утолщенная пенополиуретановая теплоизоляция позволяет эффективно сохранять температуру нагретой воды и сводить к минимуму тепло 5
- Трехступенчатая система защиты 3d logic drop defense защита от протечки и избыточного давления внутри бака предохранительный клапан shock defense защита от утечки электрического тока узо встроено в сетевой шнур прибора hot defense двухуровневая защита от перегрева датчик температуры и 5
- Swh re19 6
- Объем л a b c d 6
- Размерные характеристики 6
- Рисунок 1 размерные характеристики водонагревателя в мм согласно рисунку 1 приведены в таблице 2 таблица 2 6
- Рисунок 7 рисунок 7 15
- Электрическая принципиальная схема 15
