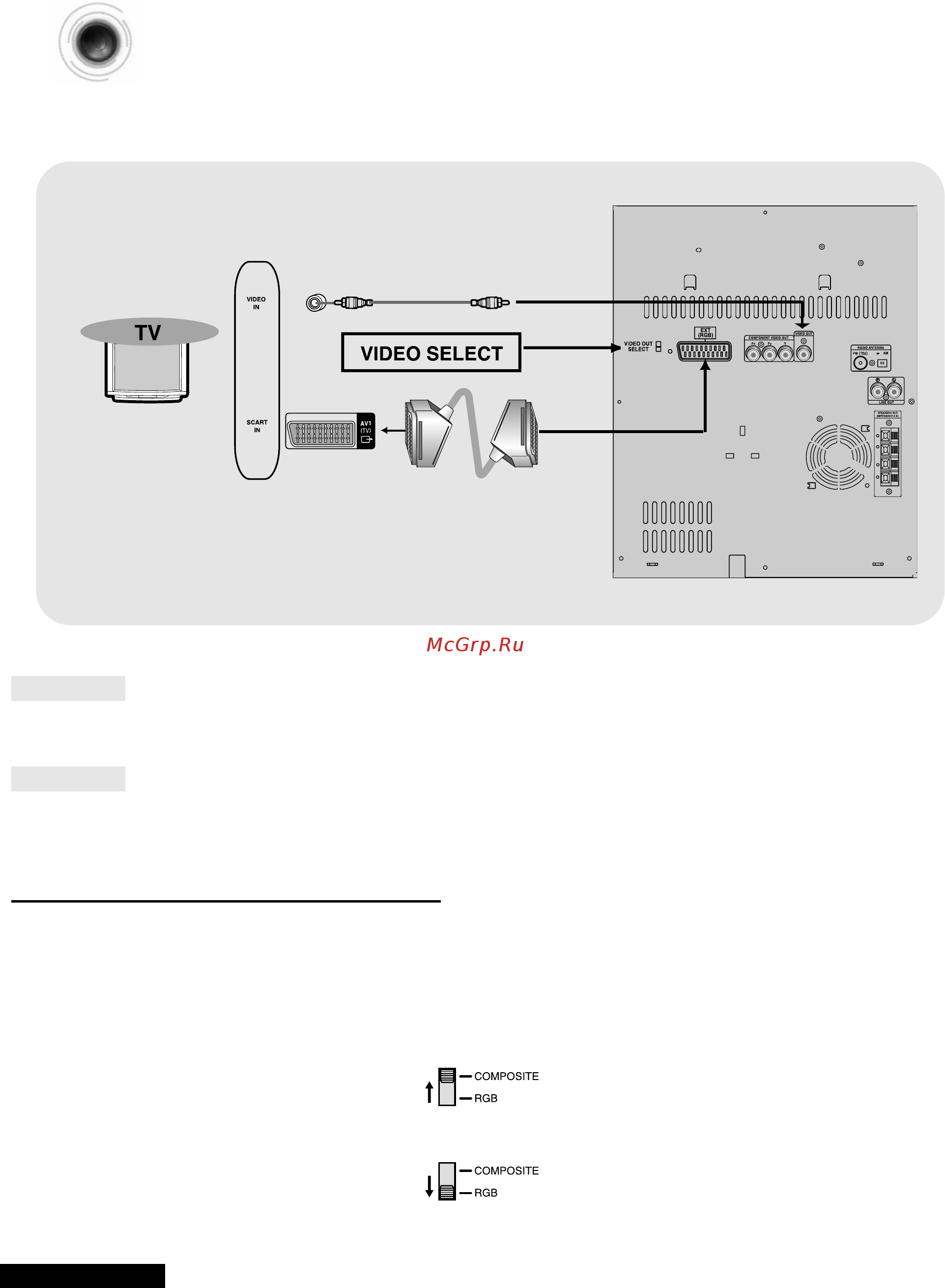

СПОСОБ 1 Выход композитного видеосигнала -------------------- (Изображение хорошего качества)
Соедините гнездо VIDEO OUT (Выход видео) на задней панели системы с гнездом VIDEO IN (Вход видео)
вашего телевизора при помощи поставляемого с системой кабеля для видеосигнала.
СПОСОБ 2 Разъем СКАРТ ----------------------- Улучшенное качество изображения
Если у вашего телевизора имеется входной разъем СКАРТ, соедините разъем AV OUT (Выход аудио/видео)
на задней панели системы с входным разъемом СКАРТ вашего телевизора при помощи кабеля с разъемами
СКАРТ (покупается отдельно).
Использование кабеля с разъемами СКАРТ
• Если в вашем телевизоре имеется разъем СКАРТ (со входом RGB), сдвиньте переключатель RGB-
COMPOSITE (RGB-КОМПОЗИТНЫЙ) вниз (режим RGB). Это позволит получить наилучшее качество
изображения при использовании разъема СКАРТ.
• Если в вашем телевизоре нет разъема СКАРТ (со входом RGB), сдвиньте переключатель RGB-COMPOSITE
вверх, чтобы выбрать режим COMPOSITE.
Примечание
• Композитный (полный) видеосигнал: В одном видеосигнале передается как информация о яркости (Y), так и
информация о цвете (C).
Подсоединение системы к телевизору
Перед установкой или перемещением системы, не забудьте выключить ее и отсоединить сетевой
шнур от розетки.
Выберите один из трех способов подключения по видеосигналу.
(прилагается)
(Покупается отдельно)
