12
обрезание краёв. Защитный кожух типа 1 может
использоваться при выполнении любых операций, кроме
шлифования поверхности. Резка также может выполняться
сиспользованием отрезного диска типа 41 изащитного
кожуха типа 1.
ПРИМЕЧАНИЕ: Чтобы правильно выбрать для работы
соответствующую насадку изащитный кожух, см. Таблицу
принадлежностей для шлифования ирезки.
Установка и регулировка защитного
кожуха (Рис. С, D)
ПРЕДУПРЕЖДЕНИЕ: Выключайте инструмент
иотсоединяйте его от электросети перед каждой
операцией по регулировке или снятию/установке
принадлежностей или насадок.
ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД использованием
инструмента проверьте, какой из режимов
регулировки защитного кожуха установлен ваш
инструмент.
Режимы регулировки
При регулировке защитного кожуха рычаг блокировки
защитного кожуха
9
входит взацепление содним из
установочных отверстий
15
на кольце защитного кожуха,
используя храповый механизм. Ваша шлифмашина имеет два
режима регулировки положения защитного кожуха.
• Режим водно касание One-touch™: Вэтом режиме
задействуется скошенная сторона рычага блокировки,
ипереход на следующее установочное отверстие
осуществляется поворачиванием кожуха по часовой
стрелке (шпиндель обращён коператору). При повороте
кожуха против часовой стрелки рычаг автоматически
блокируется.
• Режим вдва касания Two-touch™: Вэтом
режиме задействуется квадратная сторона рычага.
Переход на следующее установочное отверстие
осуществляется ТОЛЬКО нажатием иудерживанием
рычага иодновременным поворачиванием кожуха
влюбом направлении - по или против часовой стрелки
(шпиндель обращён коператору).

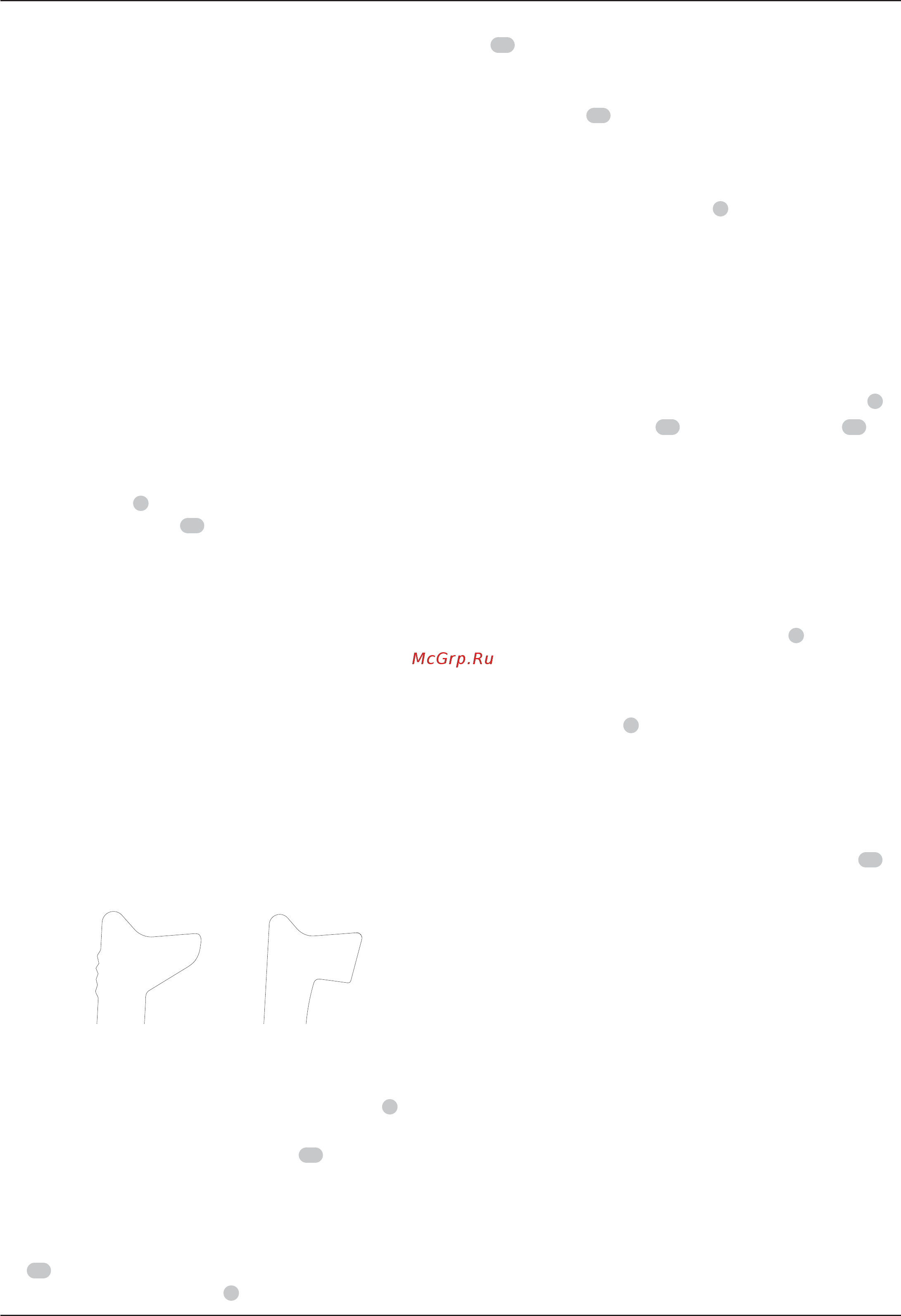

One-Touch
TM
Two-Touch
TM
Выбор режима регулировки защитного кожуха
Для установки рычага блокировки защитного кожуха
9
внужном режиме:
1. Используя отвёртку Т20, удалите винт
12
.
2. Снимите рычаг блокировки защитного кожуха, запомнив
расположение пружины. Выберите нужный конец рычага
для установки желаемого режима. При режиме водно
касание для зацепления сустановочными отверстиями
15
на кольце защитного кожуха будет задействована
скошенная сторона рычага
9
. При режиме вдва
касания для зацепления сустановочными отверстиями
15
на кольце защитного кожуха будет задействована
квадратная сторона рычага.
3. Установите на место рычаг, поместив нужный конец
под пружину
20
. Убедитесь, что рычаг входит вконтакт
спружиной.
4. Установите на место винт изатяните его, используя
крутящий момент 2,0-3,0 Нм. Нажмите на рычаг
блокировки защитного кожуха
9
, чтобы проверить
правильность его установки ипружинное возвратное
действие.
Установка защитного кожуха (Рис. D)
ПРЕДУПРЕЖДЕНИЕ: Перед установкой защитного
кожуха убедитесь, что винт, рычаг ипружина
установлены должным образом.
1. Развернув инструмент шпинделем ксебе, нажмите
иудерживайте рычаг блокировки защитного кожуха
9
.
2. Совместите проушины
13
на кожухе свыемками
14
на
корпусе редуктора.
3. Надавите на защитный кожух, пока его проушина не
войдёт ине станет свободно перемещаться вканавке на
ступице корпуса редуктора. Отпустите рычаг блокировки
защитного кожуха.
4. Регулировка положения защитного кожуха:
One-touch™: Поверните защитный кожух по часовой
стрелке внужное рабочее положение. Нажмите
иудерживайте рычаг блокировки кожуха
9
. Отпустите
рычаг, чтобы повернуть защитный кожух против часовой
стрелки.
Two-touch™: Нажмите иудерживайте рычаг блокировки
защитного кожуха
9
. Поверните защитный кожух по или
против часовой стрелки внужное рабочее положение.
ПРИМЕЧАНИЕ: Корпус защитного кожуха должен
располагаться между шпинделем иоператором для
обеспечения максимальной защиты оператора.
Рычаг блокировки защитного кожуха должен
защёлкнуться на одном из установочных отверстий
15
,
расположенных на кольце защитного кожуха. Это
означает полную фиксацию защитного кожуха.
5. Чтобы снять защитный кожух, выполните шаги 1-3
данных инструкций вобратном порядке.
Фланцы идиски
Установка дисков без ступицы (Рис. Е)
ВНИМАНИЕ: Убедитесь, что фланец/стопорная
гайка/диск установлены правильно. Несоблюдение
этого требования может привести кполучению
тяжёлой травмы (или кповреждению инструмента
или диска).
ПРЕДУПРЕЖДЕНИЕ: Входящие вкомплект поставки
фланцы должны использоваться сшлифовальными
дисками типа 27 исотрезными дисками типа
41 итипа 42. Дополнительную информацию см.
вТаблице принадлежностей для шлифования
ирезки.
