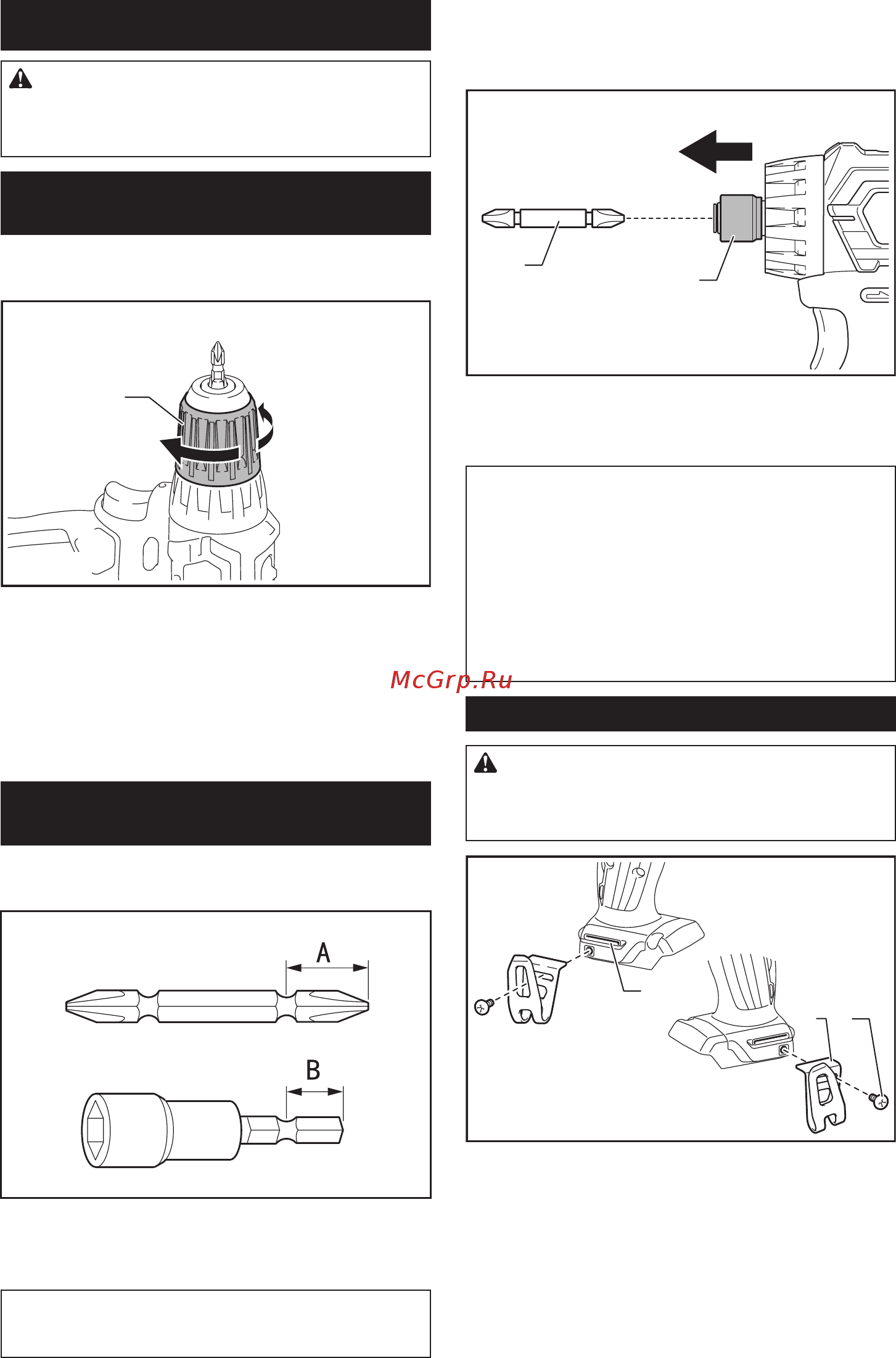

10 РУССКИЙ
СБОРКА
ВНИМАНИЕ: Перед проведением каких-
либо работ с инструментом обязательно
убедитесь, что инструмент отключен, а блок
аккумулятора снят.
Установка или снятие насадки для
отвертки или головки сверла
Для модели DF333D (дополнительная
принадлежность)
3
2
1
► 1. Муфта 2. Закрыть 3. Открыть
Поверните муфту против часовой стрелки для
открытия кулачков зажимного патрона. Вставьте
насадку для отвертки или головку сверла в зажим-
ной патрон как можно глубже. Поверните муфту по
часовой стрелке для затяжки патрона. Для снятия
насадки/головки поверните муфту против часовой
стрелки.
Установка или снятие насадки для
отвертки/гнездовой биты
Для модели DF033D (дополнительная
принадлежность)
Используйте только насадки для отвертки или гнез-
довые биты с хвостовиком, указанным на рисунке.
Не используйте насадки для отвертки или гнездовые
биты других типов.
ПРИМЕЧАНИЕ: Можно использовать как меньшие
(A = 12 мм, B = 9 мм), так и большие (A = 17 мм,
B = 14 мм) насадки для отвертки.
Для установки насадки сдвиньте муфту по стрелке и
вставьте насадку в муфту до упора.
Затем отпустите муфту, чтобы зафиксировать
насадку.
2
1
► 1. Насадка для отвертки 2. Муфта
Для снятия насадки потяните муфту в направлении,
указанном стрелкой, и вытяните насадку.
ПРИМЕЧАНИЕ: Если не вставить насадку в
муфту достаточно глубоко, муфта не вернется в
первоначальное положение и насадка не будет
закреплена. В таком случае попытайтесь повторно
вставить насадку в соответствии с инструкциями
выше.
ПРИМЕЧАНИЕ: После установки насадки для
отвертки проверьте надежность ее фиксации.
Если насадка выходит из держателя, не исполь-
зуйте ее.
Установка крючка
ВНИМАНИЕ: При установке крючка
надежно фиксируйте его винтом. В противном
случае крючок может отсоединиться от инстру-
мента, что может привести к травме.
1
2
3
► 1. Паз 2. Крючок 3. Винт
Крючок удобен для временного подвешивания
инструмента. Он может быть установлен с любой
стороны инструмента. Для установки крючка
вставьте его в паз в корпусе инструмента с одной из
сторон и закрепите при помощи винта. Чтобы снять
крючок, необходимо сначала отвернуть винт.
