12 РУССКИЙ

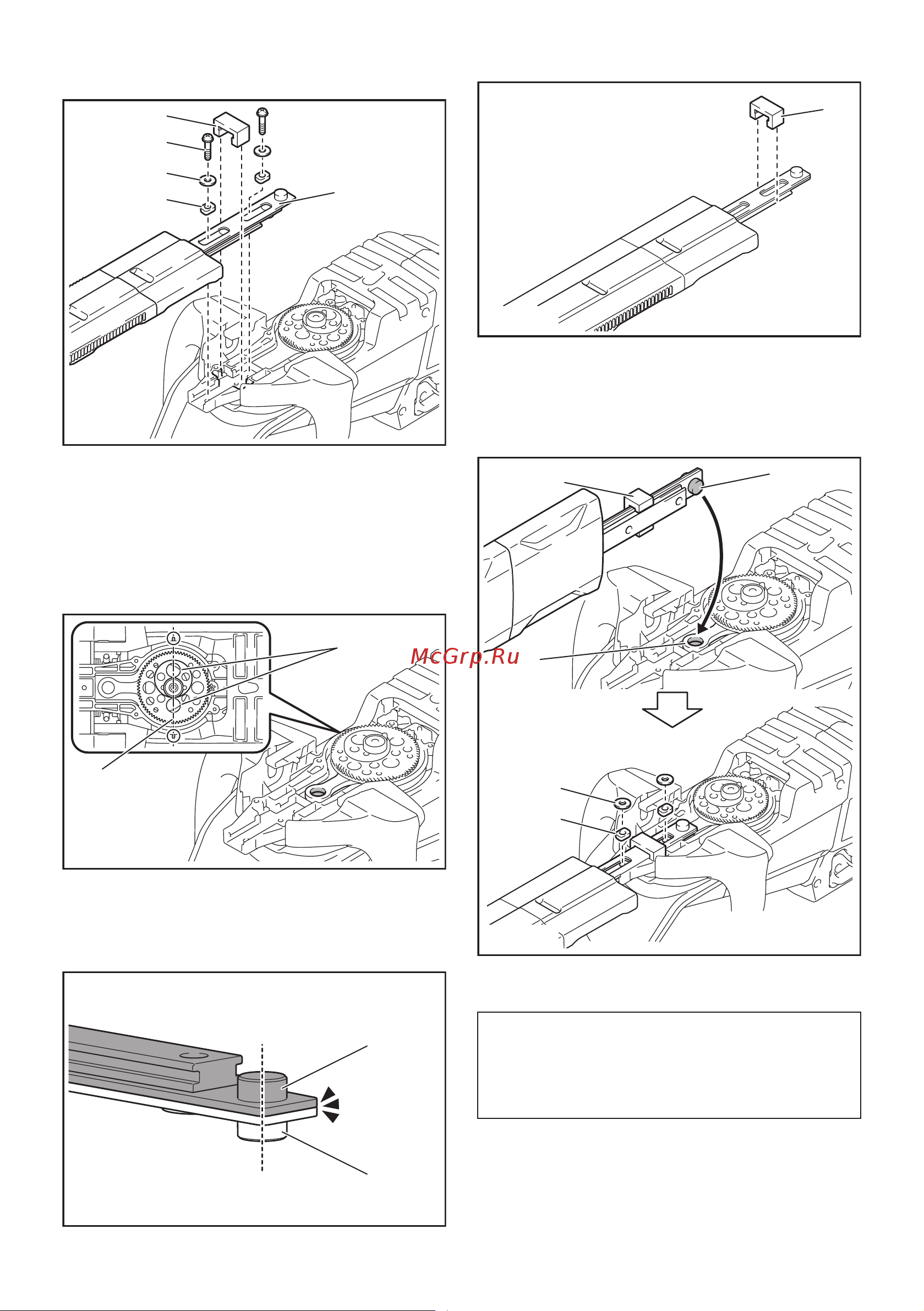

4. Открутите 2 винта, выньте войлочную под-

кладку, шайбы и муфты, после чего снимите лезвия

секатора.

► 1. Войлочная подкладка 2. Винт 3. Шайба

4. Муфта 5. Лезвия секатора

5. Снимите кожух лезвия.

Прикрепите кожух лезвия к новым лезвиям секатора.

7. Отрегулируйте кривошип таким образом, чтобы

2 отверстия расположились на одной оси на линии

выравнивания.

► 1. Отверстие 2. Линия совмещения

8. Совместите выступы на лезвиях сека-

тора, чтобы они находились на одном уровне по

вертикали.

► 1. Выступ

9. Уложите войлочную подкладку на лезвия

секатора.

► 1. Войлочная подкладка

10. Вставьте выступ на лезвиях секатора в отвер-

стие на стержне, выровняйте положение войлочной

подкладки относительно отверстий на инструменте,

а затем установите новые муфты и шайбы.

► 1. Выступ 2. Отверстие 3. Войлочная подкладка

4. Шайба 5. Муфта

ПРИМЕЧАНИЕ: Нанесите небольшое коли-

чество смазки на внутреннюю поверхность

отверстия стержня.

ПРИМЕЧАНИЕ: Будьте внимательны, чтобы

не потерять шайбы и муфты.
