В комплекте со станком поставляется
подрезной диск с сужающимися
зубьями. Глубина резания влияет на
ширины пропила.
Перед тем, как выполнить боковую
регулировку, необходимо ослабить
боковой стопор (R).
Боковая регулировка подрезного диска
выполняется с помощью закручивания
эксцентрика (S). После завершения
регулировки снова затяните боковой
стопор (R).
6.6 Регулировка подвижного стола
При загрузке заготовок и их распиле с
помощью параллельного упора
подвижный стол должен быть
зафиксирован.

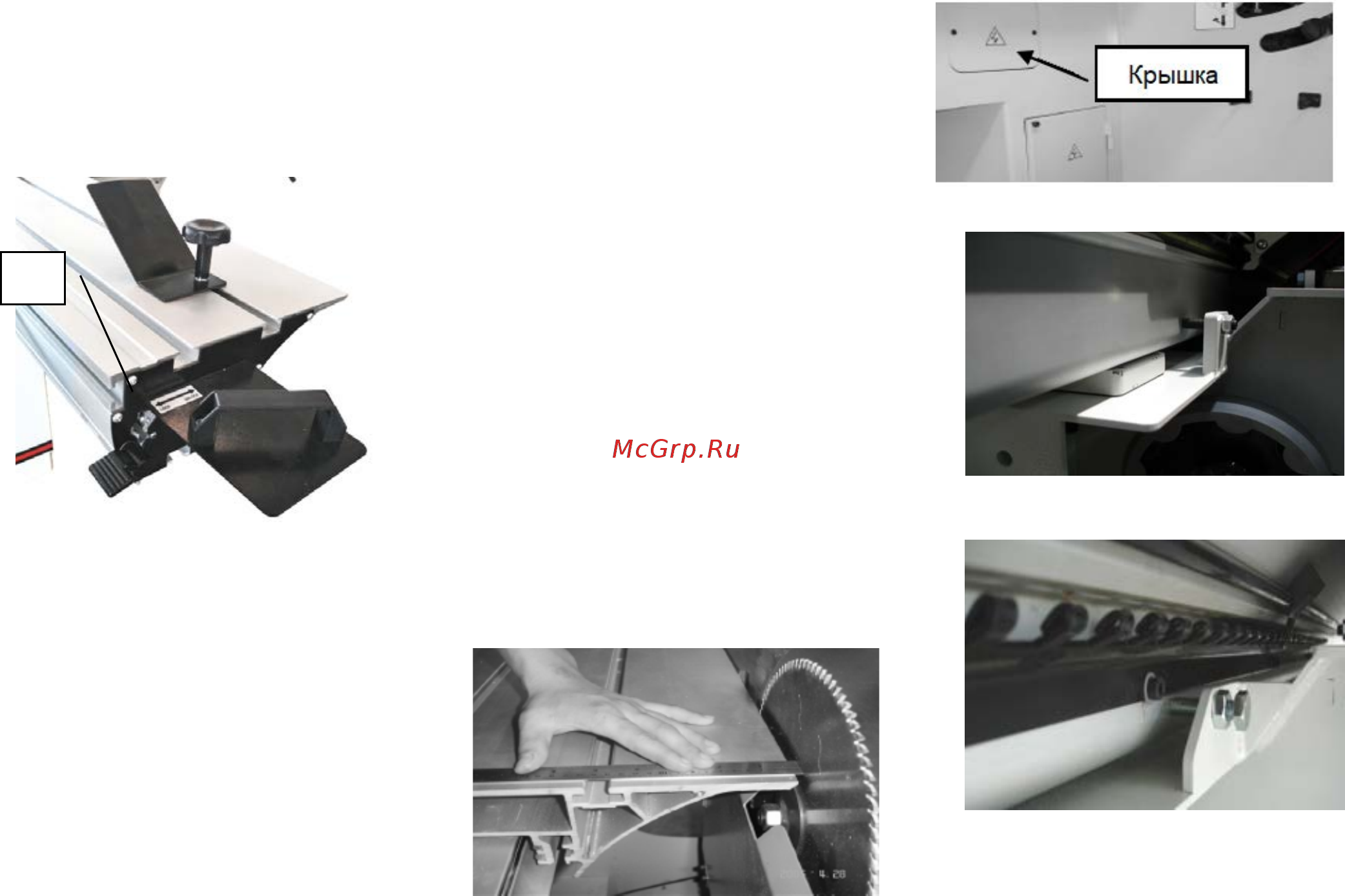

Чтобы зафиксировать стол, вставьте
стопорный штифт (U, Рис. 19).
Рис. 19
Если на протяжении долгого времени
подвижный стол выдвигается на
небольшое расстояние, например, при
поперечном распиле деревянного
массива, то шариковая направляющая
между верхней и нижней частями
стола может сместиться.
Смещение направляющей не дает
столу выдвигаться на всю длину.
При выдвижении стола оператор
почувствует сопротивление движению,
а стол не выдвинется полностью.
Это проблема устраняется достаточно
просто. Необходимо несколькими
короткими легкими движениями
задвинуть стол до упора в конце его
хода. В результате этого шариковая
направляющая встанет на место, и
стол сможет выдвигаться на всю
длину.
Рекомендуется раз в неделю очищать
подвижный стол от стружки и пыли,
которая постепенно накапливается и
препятствует его движению.
После того, как вся пыль будет убрана,
на стальные направляющие стержни в
верхней и нижней частях подвижного
стола следует распылить маловязкое
масло, например, WD-40.
Запрещается использовать густое
масло или консистентный смазочный
материал!
6.6.1 Установка подвижного стола
параллельно главному пильному
диску
Регулировка стола была произведена
на заводе-изготовителе. Если она
была нарушена в процессе
транспортировки, выполните
следующие шаги.
1. Установите наклон пильного диска
равный 0° (при этом диск
располагается перпендикулярно столу)
и поднимите основной пильный диск и
подрезной узел станка.
2. Пометьте маркером середину
пильного диска. Это позволит
производить измерения от того же
самого места на диске.
3. Сдвиньте подвижный стол до конца
в одну сторону. С помощью точной
линейки измерьте зазор между краем
стола и отметкой на диске (Рис. 19-1).
4. Придвиньте стол другой стороной к
пильному диску и измерьте зазор.
Рис. 19-1
5. Откройте крышки под каждой из
сторон стола и ослабьте крепежные
болты (Рис. 19-2).
6. Сдвиньте край стола, который
необходимо отрегулировать по
отношению к пильному диску.
7. С помощью линейки следите за
величиной зазора, в то время пока ваш
помощник медленно производит
регулировку болтов (Рис. 19-3).
Необходимо выставить одинаковый
зазор с двух сторон стола (Рис. 19-4).
8. Повторяйте шаги 6-7 до тех пор,
пока зазор между пометкой на пильном
диске и краем подвижного стола не
будет одинаковым с двух сторон.
9. Затяните контргайки на
регулировочных болтах.
10. Затяните крепежные болты стола и
установите на место крышки.
Рис. 19-2
Рис. 19-3
Рис. 19-4
6.7 Регулировка стола для
поперечного распила
Запрещается производить регулировку
стола для поперечного распила при
работающем станке.
Установите стол для поперечного
распила на телескопическую опору,
заведите в Т-образный паз и
зафиксируйте.
U
