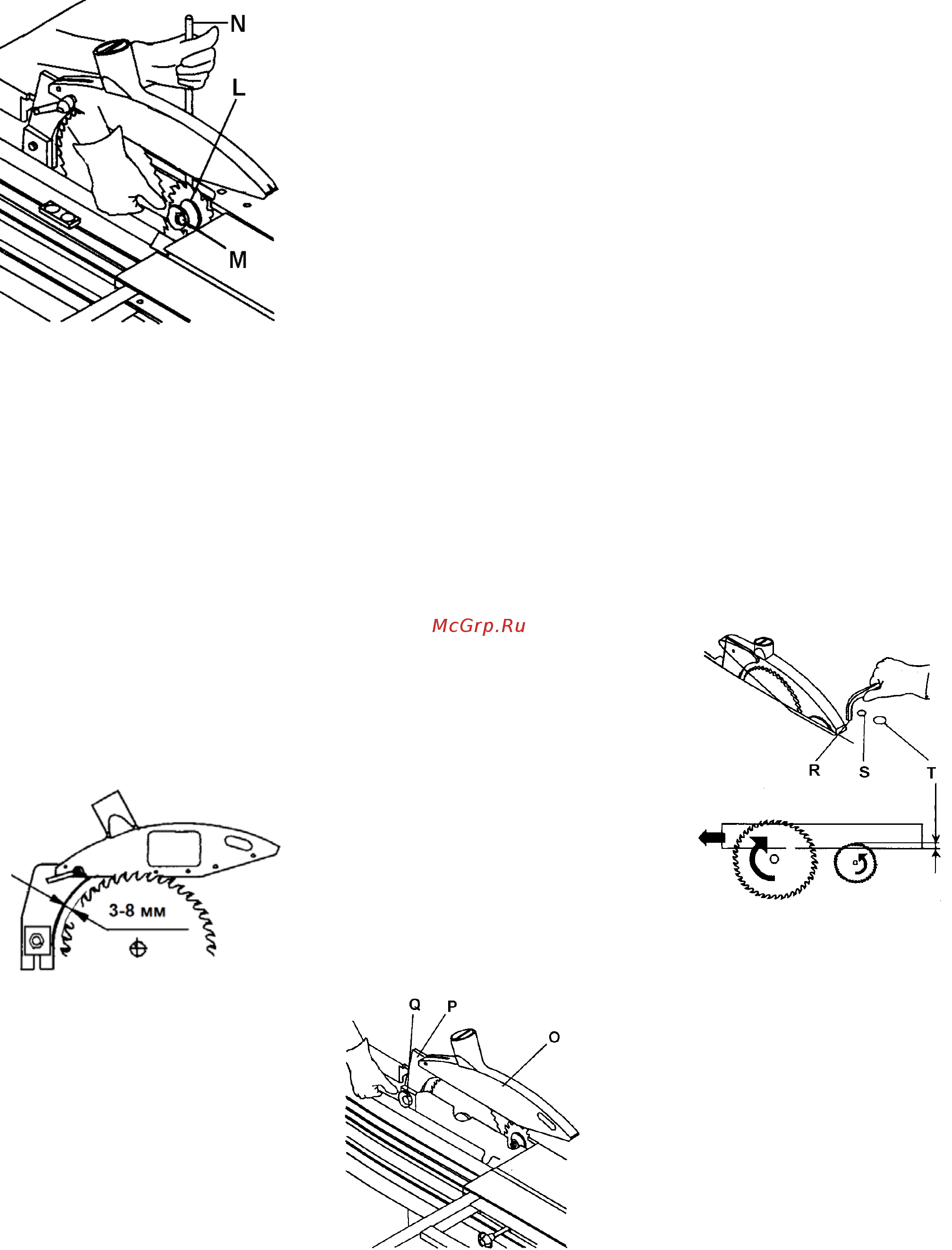

Рис. 15
В отверстие стола вставьте стопорный
штифт (N) и с помощью гаечного ключа
поворачивайте оправку до тех пор,
пока штифт не попадет в отверстие
шкива оправки.
Теперь открутите гайку.
Замените подрезной диск.
После замены диска затяните гайку.
6.2 Установка расклинивающего
ножа
Использование поставляемого в
комплекте расклинивающего ножа
обязательно.
Станок оснащен расклинивающим
ножом для использования с пильными
дисками диаметром от 250 до 315 мм.
Рис. 16
Расклинивающий нож необходимо
отрегулировать таким образом, чтобы
по всей его длине зазор между ним и
пильным диском составлял 3-8 мм
(Рис. 16).
Регулировка расклинивающего ножа
(P, Рис. 17) может производиться как
по вертикали, так и по горизонтали.
Высоту следует отрегулировать так,
чтобы нижняя часть защитного
заграждения диска не выступала над
зубом диска, находящегося в
наивысшей точке, более чем на 3 мм.
После регулировки по высоте всегда
закручивайте центральный болт (Q,
Рис. 17).
Боковая регулировка
расклинивающего ножа произведена
на заводе-изготовителе.
Четыре мелких регулировочных винта
предназначены для точного
выравнивания расклинивающего ножа
по отношению к пильному диску.
Для обработки пазов и канавок
необходимо установить специальный
расклинивающий нож.
Нож следует отрегулировать так,
чтобы его верхняя часть не
располагалась ниже наивысшей точки
задействованного в работе зуба диска.
Запрещается снимать
расклинивающий нож. Удар при
отскоке заготовки очень сильный и
может привести к травме.
Запрещается производить погружной
распил при снятом расклинивающем
ноже и/или защитном заграждении
пильного диска.
6.3 Установка защитного
заграждения пильного диска
Необходимо всегда использовать
защитное заграждение пильного диска
(О).
Прикрутите заграждение к
расклинивающему ножу (Р).
Защитное ограждение опускается к
заготовке, чтобы закрыть максимально
возможное количество зубьев диска.
Рис. 17
Запрещается производить регулировку
при работающем станке.
К защитному заграждению диска
следует подключить вытяжную
установку.
6.4 Подъем и наклон пильного диска
Запрещается производить регулировку
пильного диска при работающем
станке.
Для подъема пильного диска
используйте передний маховик. За
один оборот маховика пильный диск
поднимается на 2,5 мм.
Левый маховик предназначен для
наклона пильного диска.
Оба ограничительных упора (45° и 90°)
отрегулированы на заводе.
Дополнительная регулировка не
требуется.
Будьте осторожны при запуске станка.
6.5 Регулировка подрезного диска
Регулировка подрезного диска по
высоте осуществляется с помощью
винта (Т).
Рис. 18
Максимальная глубина распила при
использовании подрезного диска
диаметром 80 мм составляет 4 мм.
При замене основного пильного диска
на новый, а также при установке
старого после заточки необходимо
отрегулировать подрезной диск так,
чтобы его положение соответствовало
ширине зуба пильного диска.
Для получения чистого распила (без
расщеплений) очень важно произвести
правильную регулировку подрезного
диска.
