Bedienungsanleitung Bedienungsanleitung
DE DE
KREUZLINIEN-
LASER
KREUZLINIEN-
LASER
CONDTROL NEO G1-360 CONDTROL NEO G1-360
Stellen Sie das Messwerkzeug auf ein Stativ oder eine stabile
Oberflaeche.
Drehen Sie die Pendelsperre und schalten Sie den benoetigen Modus
ein. Folgende Betriebsarten stehen zur Auswahl:
1 Mit Nivellierautomatik zum Erzeugen von waagrechten und
senkrechten Laser- Linien und – Ebenen.
Schieben Sie den Schalter , die Pendelsperre wird nun
geloest. Befindet sich die Neigung des Gehaeuses außerhalb des
Selbstnivellierbereiches von ±4,5°, erzeugt das Geraet einen Warnton.
Druecken Sie kurz die Taste LINE und schalten Sie die noetigen
Laserstrahlen ein.
Kurzes Druecken der Taste MODE schaltet ein/ab den
Empfaengermodus. Wenn der Modus aktiviert ist, blinkt die
Anzeige gruen.
Um das Geraet auszuschalten, schieben Sie den Schalter .
2 Modus zum Erzeugen geneigten Laserlinien und –Ebenen.
Schieben Sie den Schalter . Das Pendel wird gesperrt. Druecken
Sie kurz die Taste MODE, um das Geraet einzuschalten. Der Laser
der Horizontalebene ist nun aktiviert. Die Anzeige der Pendelsperre
blinkt rot.
Druecken Sie kurz die Taste MODE, um die noetigen Laserstrahlen
einzuschalten.

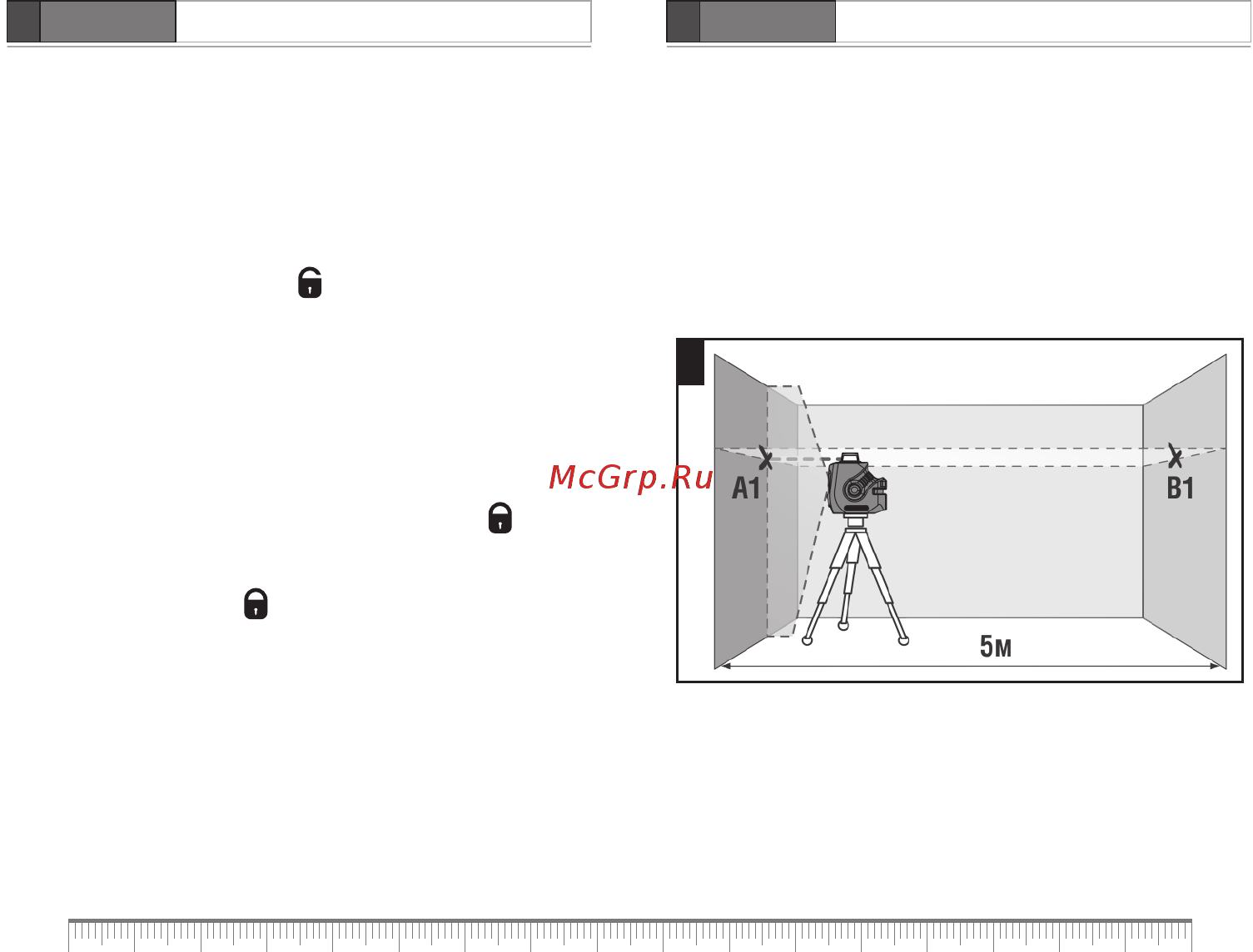

UEBERPRUEFUNG DER HORIZONTALLINIE
Platzieren Sie das Geraet zwischen zwei Waenden, die mindestens 5m
voneinander entfernt sind.
1. Platzieren Sie das Instrument in der Naehe der Wand A (Siehe
Abb.A). Aktivieren Sie die horizontale und vertikale Linie bei geloester
Pendelsperre. Richten Sie das Instrument so, dass die Laserlinien
sich an der naeheren Wand A überschneiden. Markieren Sie den
Punkt, in dem sich die Linien schneiden (Punkt A1). Markieren Sie den
Schnittpunkt der Laserlinien an der Wand B (Punkt B1).
A
2. Drehen Sie das Geraet um 90°. Überprüfen Sie die Abweichung
der Horizontallinie und des Punktes B1 (Siehe Abb. B). Ist die
Differenz mehr als 1,5 mm, kontaktieren Sie bitte ein autorisiertes
Servicezentrum.
3. Wiederholen Sie den Punkt 2 zwei Mal, wobei Sie das Geraet in eine
Richtung drehen.
