Калибр НЦ-32/4-180 [4/16] Монтаж и подключение насоса

Калибр Руководство по эксплуатации

EAC ТР ТС

kalibrcompany.ru

2.4 Общий вид насоса представлен на рис.1

3. Монтаж и подключение насоса

Внимание! Монтаж и ввод в эксплуатацию должен осуществляться ква-

лифицированным персоналом.

3.1 Требования к монтажу и установке насоса:

рис. 2 рис. 3

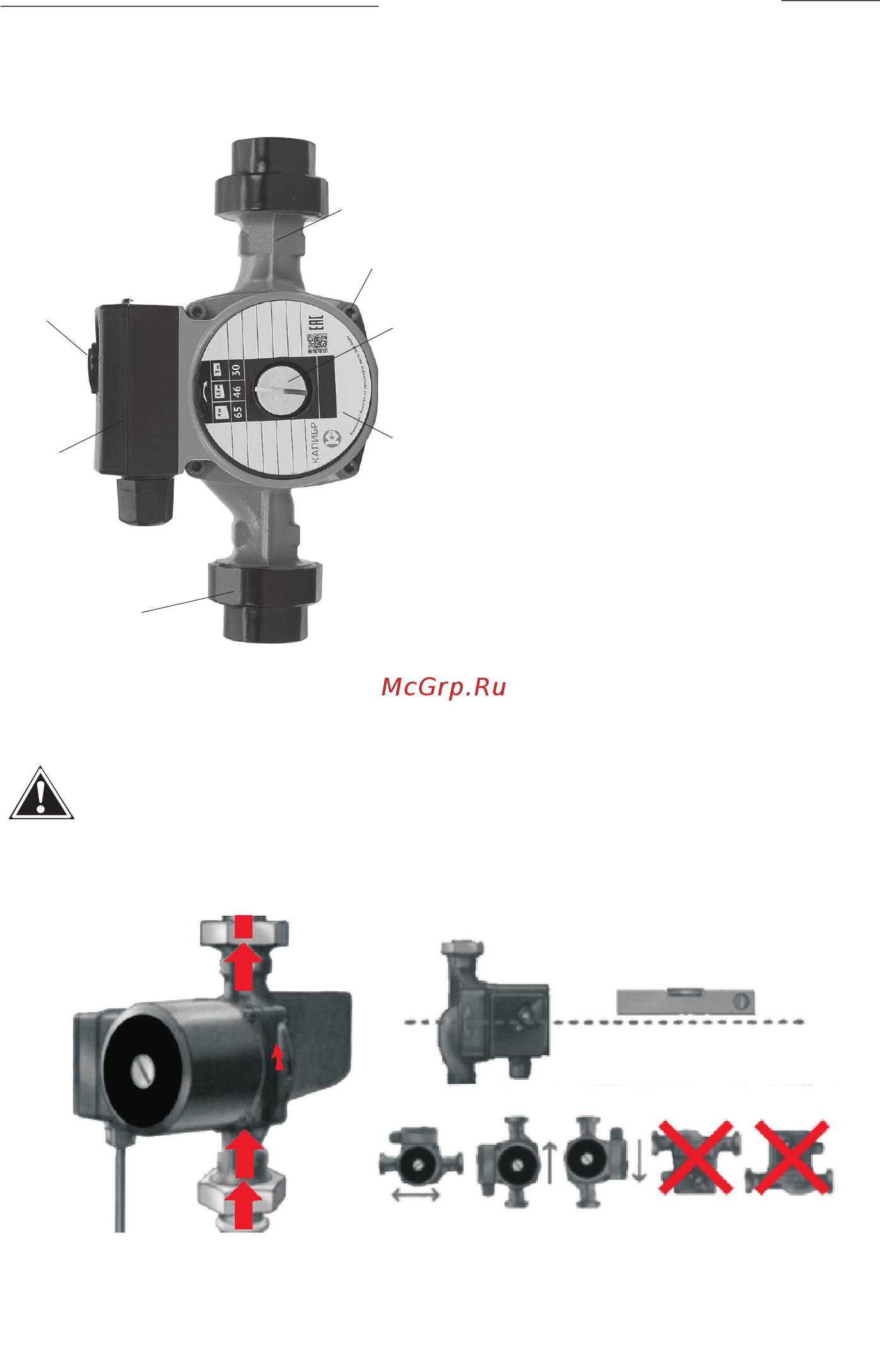

1 - винтовая пробка

электродвигателя;

2 - патрубок;

3 - крепёжные винты;

4 - корпус электродвигателя;

5 - переключатель режимов

работы;

6 - клеммная коробка;

7 - штуцер переходной.

рис. 1
