Описание
Прибор RGK BG-12 состоит из оптического монокуляра,
магнитного компаса, подставки и штатива. После вырав-
нивания компаса в горизонтальной плоскости с помощью
встроенного уровня магнитная стрелка покажет на север.
Отрегулируйте показания компаса с учетом магнитного
склонения для получения истинного азимута.
Магнитный компас снабжен стрелкой и шкалой лимба
на 360 делений. Корпус компаса способен вращаться на
360º. Корпус магнитного компаса установлен на шарнир,
для выравнивания прибора в горизонтальной плоскости
служат также два встроенных цилиндрических пузырь-
ковых уровня. Все это дает возможность выровнять при-
бор с высокой точностью.
Оптическая труба с 12-кратным увеличением способ-
на поворачиваться в вертикальной плоскости на ±50º.
Призма, установленная внутри оптической трубы, дает
прямое изображение в сетке визирных нитей.

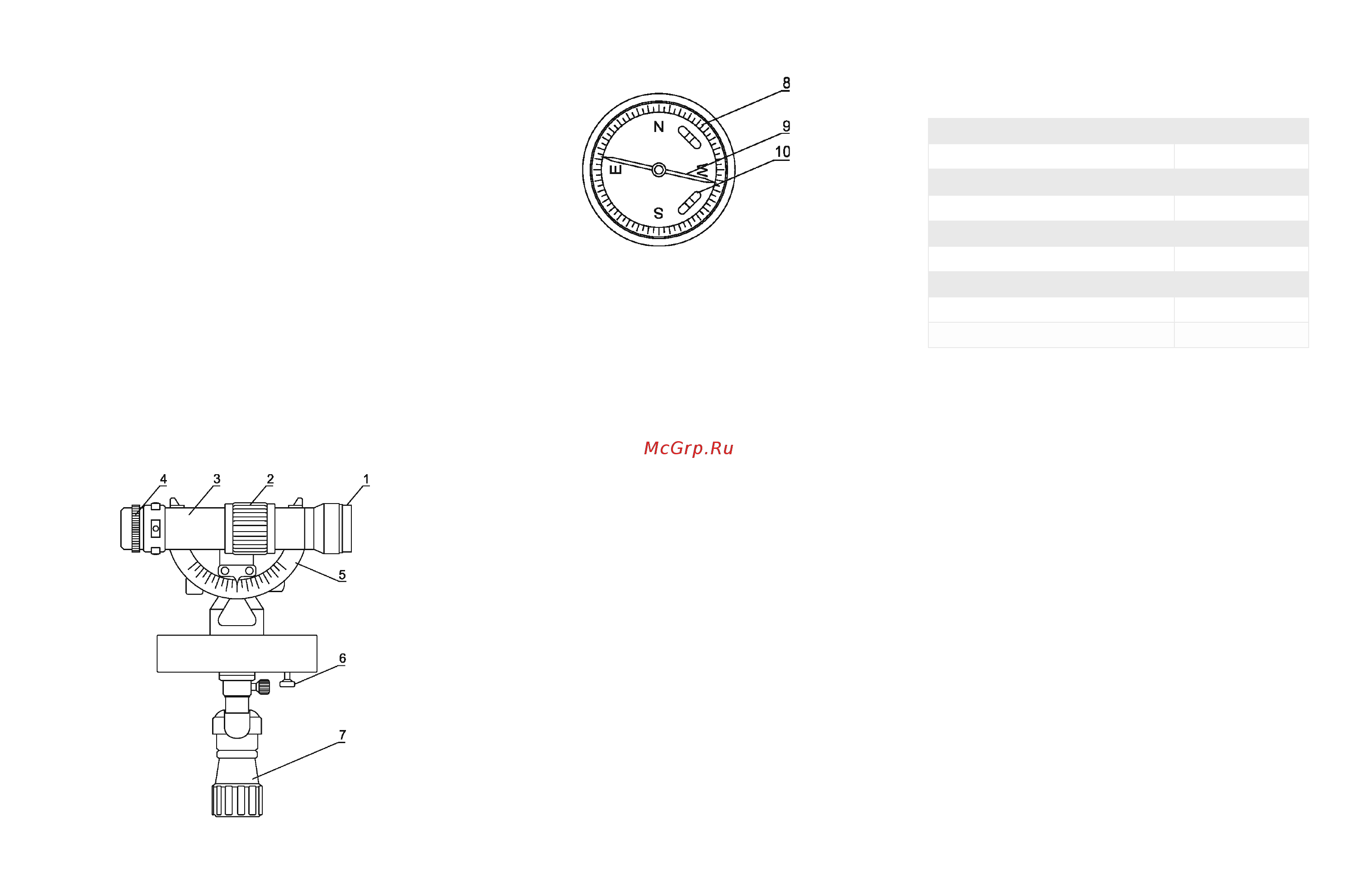

Устройство прибора
1. Объектив зрительной трубы
2. Кремальера
3. Призма оборачивающей системы
4. Окуляр зрительной трубы
5. Вертикальная шкала
6. Блокиратор магнитной стрелки
7. Подставка
8. Лимб
9. Магнитная стрелка
10. Уровень
Работа с прибором
1) Выбрав площадку для проведения исследования,
плотно привинтите инструмент к штативу, отрегули-
руйте опоры штатива
2) Отрегулируйте шарнир, следя за тем, чтобы пузырьки
уровней находились по центру колб.
3) Открутите закрепительные винты под корпусом ком-
паса, поверните компас в горизонтальной плоскости.
Перемещая зрительную трубу в вертикальной пло-
скости, нацельте ее на объект.
4) Настройте окуляр чтобы четко видеть сетку нитей.
6) Для измерения магнитного азимута снимите магнит-
ную стрелку с блокиратора.
Технические характеристики
Увеличение 12x
Минимальное фокусное расстояние 2,5 м
Коэффициент нитяного дальномера 100
Постоянная поправка дальномера 0,18
Разрешение 11＂
Цена деления лимба 1º
Размеры 140х105х190 мм
Вес 0,8 кг
Рабочая температура -25 ºC ~ 45 ºC
Безопасность и уход
Держите инструмент в чистоте и сухом состоянии, из-
бегайте контакта с жидкостями, кислотами и иной агрес-
сивной средой.
Берегите прибор от жары, дождя, росы и пыли.
Располагайте прибор вдали от намагниченных пред-
метов и других источников магнитного излучения.
Не роняйте и не ударяйте прибор. В том случае, если
это произошло, следует обратиться в специализирован-
ную мастерскую.
Периодически протирайте оптические поверхности
специальной салфеткой.
После работы с компасом всегда ставьте магнитную
стрелку на блокиратор.
Сетка нитей может быть снята только при необходимо-
сти точной настройки визирного креста.
