Инструкция по эксплуатации

- 7 -

INMIG 400 T DG

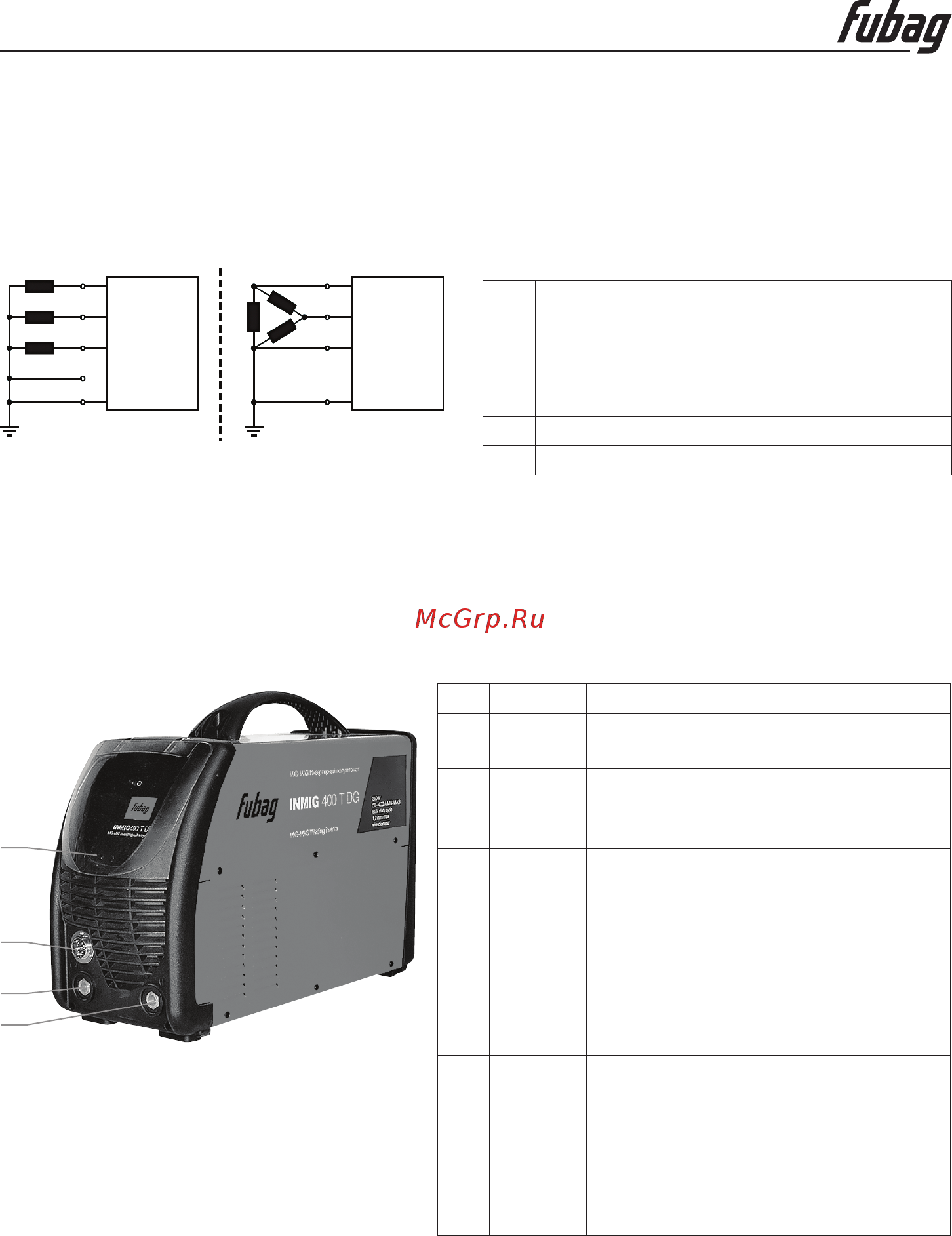

Аппарат можно подключать либо:

• к трехфазной 4-проводной системе с заземленным нулевым проводом, либо

• к трехфазной 3-проводной системе с заземлением в любой точке, например,

сзаземленным внешним проводом, и эксплуатировать с этими системами.

Экспликация

Поз. Обозначения Распознавательная

раскраска

L1 Внешний привод 1 Коричневый

L2 Внешний привод 2 Черный

L3 Внешний привод 3 Серый

N Нулевой привод Синий

PE Защитный провод Желто-зеленый

Рис. 2.2

Рабочее напряжение - сетевое напряжение!

Во избежание повреждения аппарата рабочее напряжение, указанное в таблич-

ке с номинальными данными, должно совпадать с сетевым напряжением!

3. Описание аппарата

3.1 ВИД СПЕРЕДИ

Рис. 3.1

Поз. Символ Описание

Панель управления

Управление аппаратом

Разъём подключения кабеля

управления устройства подачи

проволоки

―

Гнездо подключения, сварочный

ток «-»

• Сварка MIG/MAG: соединение

кабеля массы

• Сварка MIG/MAG порошковой

сварочной проволокой: соедине-

ние для подачи сварочного тока

насварочную горелку

Гнездо подключения, сварочный

ток «+»

• Сварка MIG/MAG: соедине-

ние для подачи сварочного тока

насварочную горелку

• Сварка MIG/MAG порошковой про-

волокой: соединение кабеля массы
