CONDTROL 20X/24X/32X

НИВЕЛИР

С КОМПЕНСАТОРОМ

2. Наведение и фокусирование

а) Сетка нитей:

Наведите зрительную трубу на яркую поверхность или на рейку, ис-

пользуя прицел. Вращая окуляр, добейтесь четкого и яркого изобра-

жения сетки.

в) Наведение:

Вращайте кремальеру вперед для фокусировки на рейку, стоящую

дальше, или назад для фокусировки на рейку, расположенную бли-

же, до тех пор, пока не появится отчетливое изображение. Вращением

винта горизонтального наведения, расположите изображение рейки в

центре поля зрения.

3. Измерения

а) Превышение:

После наведения на рейку снимите отсчет по средней

нити, как показано на Рис. 4. (Отсчет равен 1.195 м)

в) Расстояние:

Возьмите отсчет по верхней и нижней дальномерным

нитям. Расстояние между прибором и рейкой будет

следующим:

(отсчет по верхней нити - отсчет по нижней нити) х100,

и как показано на рис. 4:

(1.352 м - 1.038 м) х 100 = 31.4 м

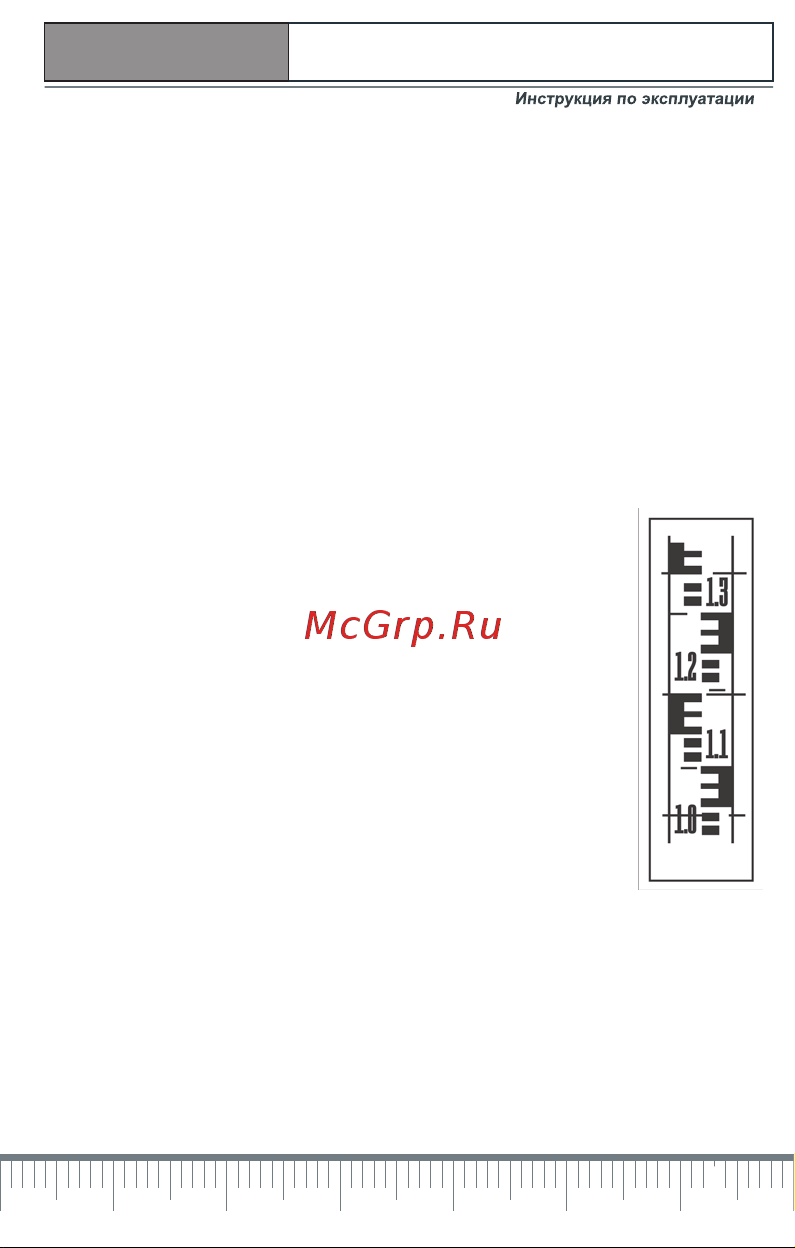

Рисунок 4
