Руководство по эксплуатации
www.zubr.ru www.zubr.ru
Станция насосная
| |
4
5
Инструкции
по применению
Устройство
1 Кабель питания
2 Манометр
3 Выключатель давления
4 Штуцер высокого давления (бак)
5 Шланг высокого давления
6 Штуцер высокого давления (насос)
7 Штуцер входа воды
8 Заливная горловина
9 Штуцер выхода воды
10 Бак
11 Ниппель
12 Опора
13 Насос
14 Выключатель
15 Фильтр
16 Обратный клапан
Насосная станция состоит из насоса и расход-
ного бака. При работе насоса вода закачивается
в бак, где, благодаря наличию воздуха, находит-
ся под давлением. По достижении давлением
уставки выключателя, насос автоматически от-
ключается. При открытии крана в подающем
канале сжатый воздух вытесняет воду из бака.
Когда давление па-
дает ниже уставки
выключателя, насос
включается и начи-
нает обеспечивать
расход воды в пода-
ющем канале и на-
качивать бак. При
прекращении раз-
бора воды, насос
накачивает бак и
выключается.

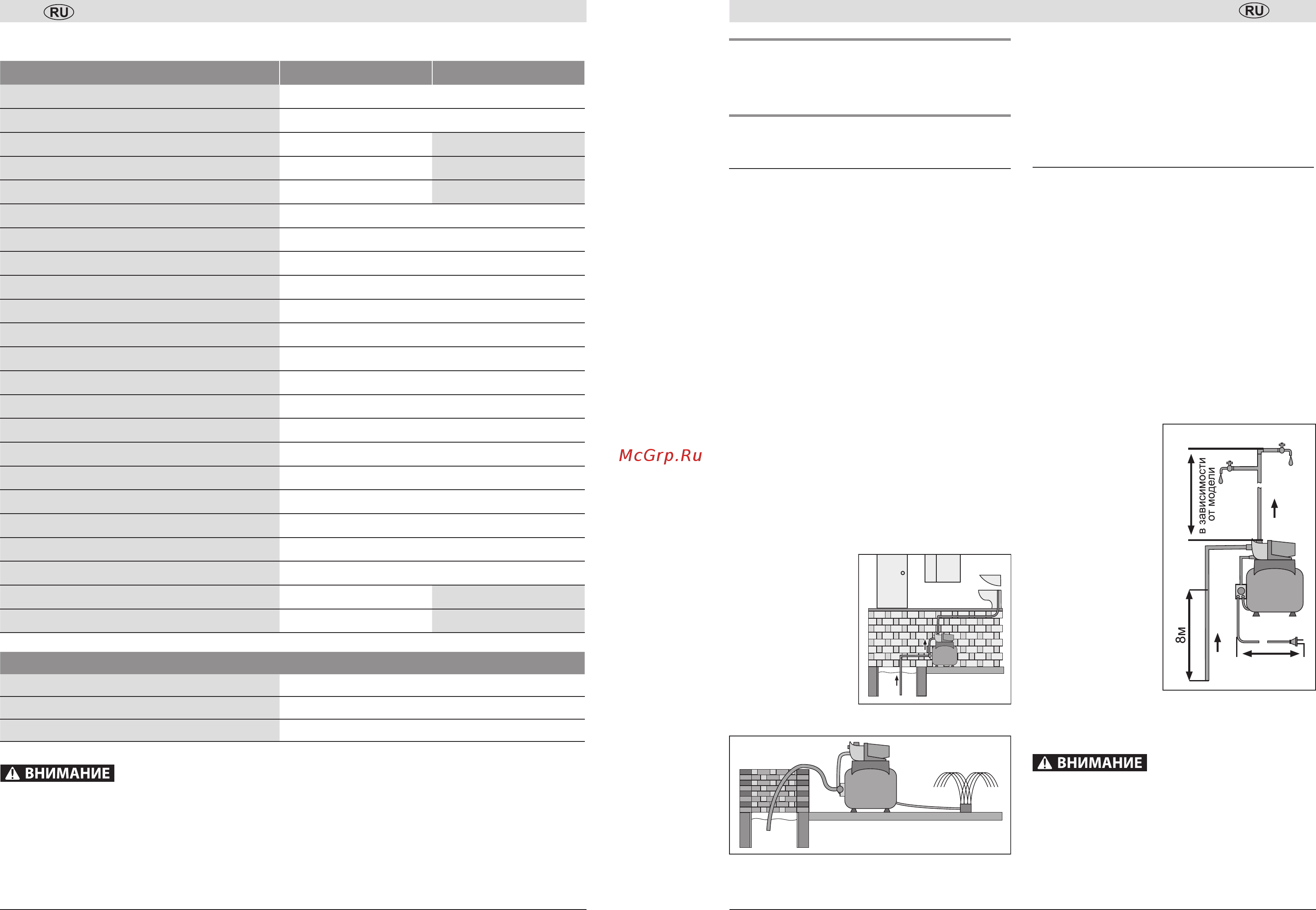

Примерные схемы использования насоса пред-
ставлены на Рис. 2 – Рис.3.
Станция предназначена для эксплуатации толь-
ко с чистой пресной водой. В противном случае
используйте устройства для фильтрации посту-
пающей в насос воды (сетка, фильтр предвари-
тельной очистки).
Подготовка к работе
Перед первым использованием или после дли-
тельного хранения проверьте давление воздуха
в баке:
` проверьте давление (например, автомобиль-
ным манометром) в ниппеле 11. Давление
должно быть 1.5 ± 5% атмосферы;
` при недостаточном давлении увеличьте его
(например, автомобильным насосом), при
увеличенном – стравите.
Примечание! Несоответствие давления указан-
ной величине может привести к выходу мембра-
ны бака из строя. Данная неисправность услови-
ями гарантии не поддерживается.
Установите станцию
на ровную горизон-
тальную поверх-
ность и закрепите
через отверстия в
опорах. Установите
(если не установ-
лен) шланг высоко-
го давления 5. Со-
берите подводящий
и отводящий каналы
согласно Рис.4. Ди-
аметр подсоединя-
емых труб должен
быть 1".
Всасывающую тру-
бу подсоедините к
входному отверстию 7, погрузите трубу в воду на
глубину не менее 2 м (расстояние до дна должно
быть не менее 0.5 м).
Обращайте внимание на герметичность под-
соединений – даже небольшой подсос воз-
духа во всасывающей магистрали резко
сократит производительность насоса и глу-
бину всасывания. Диаметр подсоединяемых
труб должен быть 1".
Убедитесь, что на инструменте и комплекте деталей отсутствуют повреждения,
которые могли возникнуть при транспортировании.
Технические характеристики
Артикул НАС-Т5-900-С НАС-Т5-1100-С
Номинальное напряжение питания, В 220
Частота, Гц 50
Номинальная потребляемая мощность, Вт 900 1100
Производительность, л/мин 60 70
Максимальный напор насоса, м 42 45
Максимальная глубина забора, м 8
Рабочий диапазон давлений, Атм 1.5–3
Объем гидроаккумулятора, л 24
Макс. размер фильтруемых частиц, мм 1
Диаметр присоединительных труб, дюйм 1
Максимальная температура воды, °С
35
Степень защиты корпуса, IP Х4
Материал головки насоса нерж.сталь
Термопредохранитель есть
Автоматическое поддержание давления есть
Фильтр есть
Обратный клапан есть
Уровень звуковой мощности (k=3), дБ ––
Уровень звукового давления (k=3), дБ ––
Среднеквадратичное виброускорение (k=1.5), м/с
2
––
Класс безопасности по ГОСТ 12.2.007.0-75 I класс
Масса в упаковке, кг 15,3 15,7
Срок службы, лет 5 5
Комплект поставки
Насосная станция 1 шт.
Инструкции по безопасности 1 экз.
Руководство по эксплуатации 1 экз.
40-45 м
1 м
Рис. 4
Рис. 2
Рис. 3
