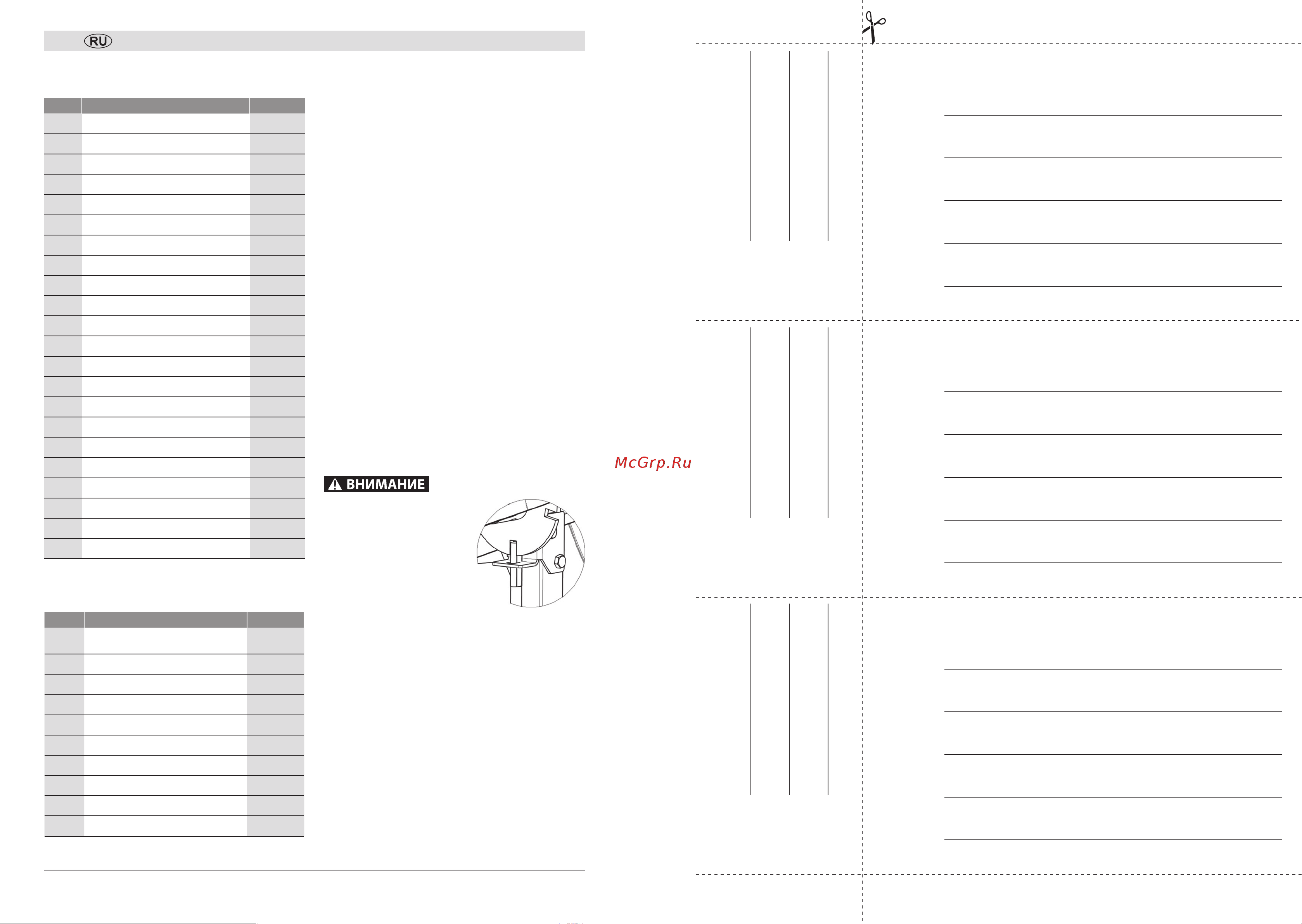

Руководство по эксплуатации
www.zubr.ru
|
6
Сборку проводить рекомендуем в следующем
порядке:
` установить на основание заднее 2 колёса
опорные 6, зафиксировав каждое с двух сто-
рон шайбами 11 и шплинтом 20;
` используя четыре болта 15 и гайки 21 прикре-
пить раму монтажную 1 к основанию заднему 2;
` смонтировать раму монтажную 1 на основа-
ние переднее 3, зафиксировав её, используя
два болта 17 и гайки 21;
` используя четыре болта 15 и гайки 21, при-
крепить к раме монтажной 1 привод в сборе 8;
` предварительно надев пружину 13 на фик-
сатор 4, продеть фиксатор с пружиной через
уголок с отверстием основания переднего 3
так, чтобы пружина оказалась между уголком
основания переднего и кольцом на фиксато-
ре, упираясь в них;
` смонтировать скобу с ёмкостью нижней в сбо-
ре 9 на узел, собранный ранее, закрепив ско-
бу с помощью двух болтов 18 гаек 21 к раме
монтажной 1 с одной стороны и, с помощью
четырёх болтов 16 и гаек 21 к опоре скобы
привода в сборе 8 с другой.
Кончик фиксатора 4 дол-
жен пройти через отвер-
стие кронштейна ограни-
чителя скобы и встать
в паз диска фиксатора,
как показано на рисунке
справа.
` Используя два болта 16
и гайки 21, прикрепить колесо поворотное 5 к
емкости нижней со скобой 9.
` Смонтировать на нижнюю емкость верхнюю
14. Венец уже будет прикреплен к ёмкости
нижней двумя болтами 22. Освободив эти два
болтовых соединения, смонтировать на ём-
кость нижнюю емкость верхнюю 14, наживив,
а после затянув данные болтовые соедине-
ния 15 и 19.
Для герметизации емкостей нижней 9 и верхней
14 в месте соединения, перед монтажом емко-
сти верхней, нанести на юбку ёмкости нижней
слой герметика из тюбика, вложенного в состав
пакета (см. таблица 3). При монтаже необходи-
мо совместить вертикальную ось отверстий
Таблица 2
СПИСОК СОСТАВНЫХ ЧАСТЕЙ
№ Наименование Кол-во, шт
1 Рама монтажная 1
2 Основание заднее 1
3 Основание переднее 1
4 Фиксатор 1
5 Колесо поворотное 1
6 Колесо опорное в сборе 2
7 Лопасть 2
8 Привод в сборе 1
9 Скоба с ёмкостью нижней в сборе 1
10 Шайба d8 4
11 Шайба стопорная d21 4
12 Колесо чугунное 1
13 Пружина 1
14 Ёмкость верхняя 1
15 Болт М8х16 8
16 Болт М8х20 10
17 Болт М8х50 2
18 Болт М8х55 2
19 Шайба пружинная d8 8
20 Шплинт 3,2х28 2
21 Гайка М8 22
22 Болт М8х16 8
Таблица 3
СОСТАВ ПАКЕТА
№ Наименование Кол-во, шт
1
Автогерметик
ТУ 2257-00156703357-01
1 тюбик
2 Шайба d8 4
3 Шайба стопорная d21 4
4 Болт М8х16 14
5 Болт М8х20 10
6 Болт М8х50 2
7 Болт М8х55 2
8 Шайба пружинная d8 6
9 Шплинт 3,2х28 2
10 Гайка М8 22
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дат а выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
B
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
B
M.П.
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дат а выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
C
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
C
M.П.
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дат а выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
A
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
A
M.П.
