Бетоносмеситель электрический

под лопасти 7 на емкости нижней и емкости

верхней.

Во избежание появления повышенного шума

при работе бетоносмесителя, затяжку болтов

крепления секторов при сборке изделия про-

изводить с небольшим усилием до полного и

равномерного прижатия. Перетяжка болтов

недопустима.

` Для обеспечения нормальной натяжки зубча-

того ремня необходимо снять крышку кожуха.

Ослабить гайки на болтах изолирующих дву-

сторонних, повернуть с усилием двигатель

вокруг одного болта изолирующего с переме-

щением второго болта по пазу корпуса приво-

да так, чтобы было обеспечено нормальное

натяжение зубчатого ремня. Усилие, прилага-

емое к двигателю должно быть 8 – 10 кгс. За-

тянуть гайки на болтах изолирующих и уста-

новить крышку кожуха.

` Выставление зазора между конической ше-

стерней и венцом производить следующим

образом: ослабить 4 болта крепления емко-

сти нижней со скобой 9 к опоре скобы при-

вода в сборе 8 и ввести полоску картона

толщиной 2.5 – 3 мм между зубьями венца и

конической шестерни, затем болты затянуть.

При сборке изделия допускается смещение

зубьев венца относительно зубьев шестер-

ни от 1 до 5 мм.

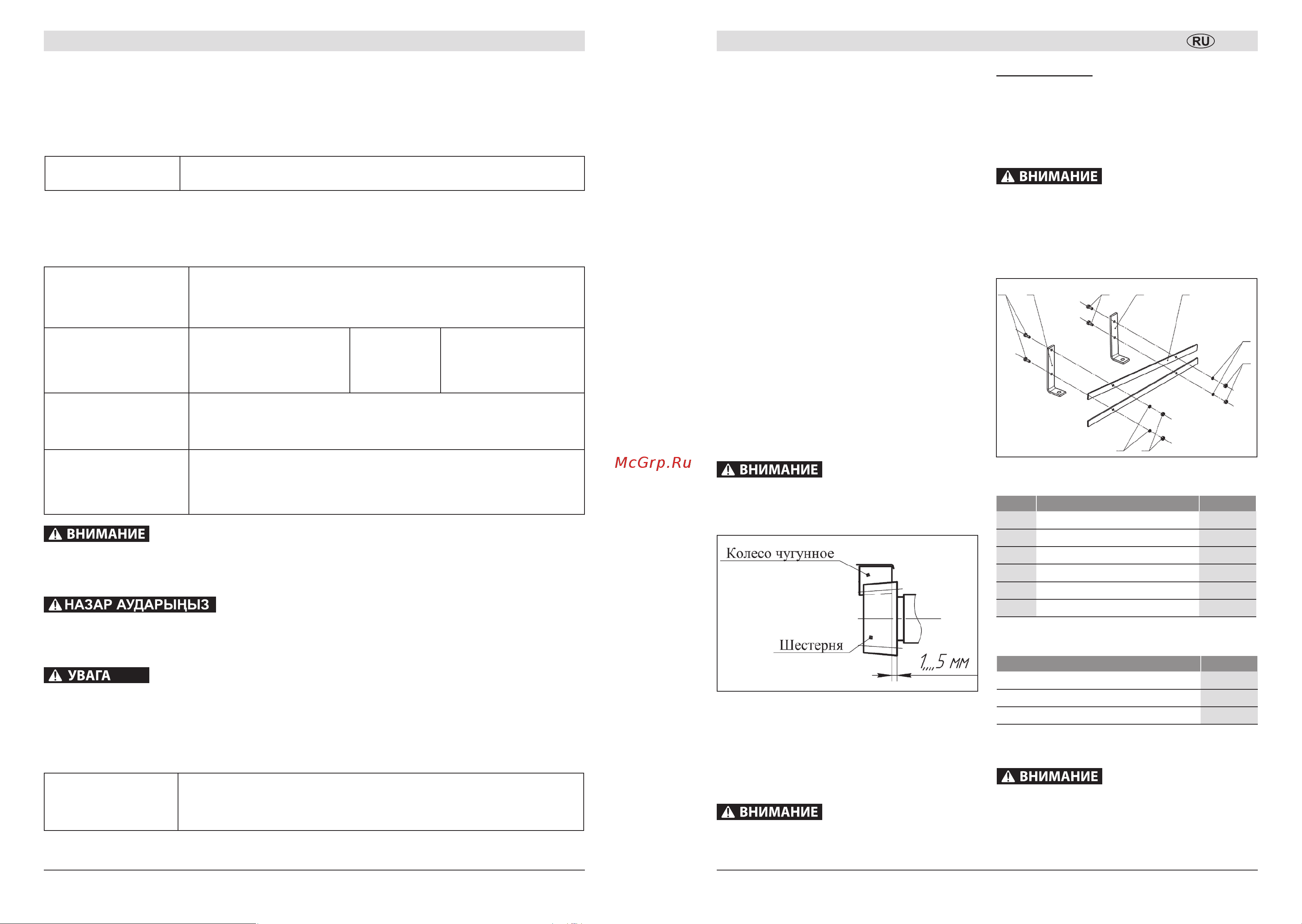

Рис.3

Допускается радиальное биение на ёмкости

до 3 мм.

` Используя четыре болта 16, шайбы 10 и гайки

21, прикрепить лопасти 7 к внутренней сторо-

не ёмкости нижней, узла емкости нижней со

скобой 9 и емкости верхней 14.

Лопасти могут поставляться в разобранном

виде.

Таблица 5

СОСТАВ ПАКЕТА

Наименование Кол-во, шт

Болт М6-6g x 16 8

Шайба гровер Ø 6 8

Гайка М6-6H 8

Таблица 4

СПИСОК СОСТАВНЫХ ЧАСТЕЙ ЛОПАСТИ

№ Наименование Кол-во, шт

1 Кронштейн нижний 1

2 Кронштейн верхний 1

3 Лопатка 2

4 Болт М6-6g x 16 4

5 Шайба гровер Ø 6 4

6 Гайка М6-6H 4

Сборка лопасти:

1. Выложить составные части на ровную по-

верхность.

2. Используя болты 4, шайбы 5 и гайки 6 собрать

две лопасти как показано на рис. 4. Затяжку

болтовых соединений произвести от руки.

Кронштейн у которого межосевое рассто-

яние 86 мм между двумя отверстиями диа-

метром 6 мм является кронштейном нижним

1. Кронштейн у которого межосевое расстоя-

ние 58 мм между двумя отверстиями диаме-

тром 6 мм. является кронштейном верхним

2. Соответственно в каждой лопасти по од-

ному верхнему и нижнему кронштейну.

При монтаже лопасти необходимо обратить

внимание, что кронштейн верхний 2 крепит-

ся к ёмкости верхней, а кронштейн нижний 1

крепится к емкости нижней.

1423

Рис.4
