Насос

погружной вибрационный

SWP-02/10

SWP-02/1

SWP-02/

артикул

04 04 0

Подготовка к работе и эксплу-

атация насоса

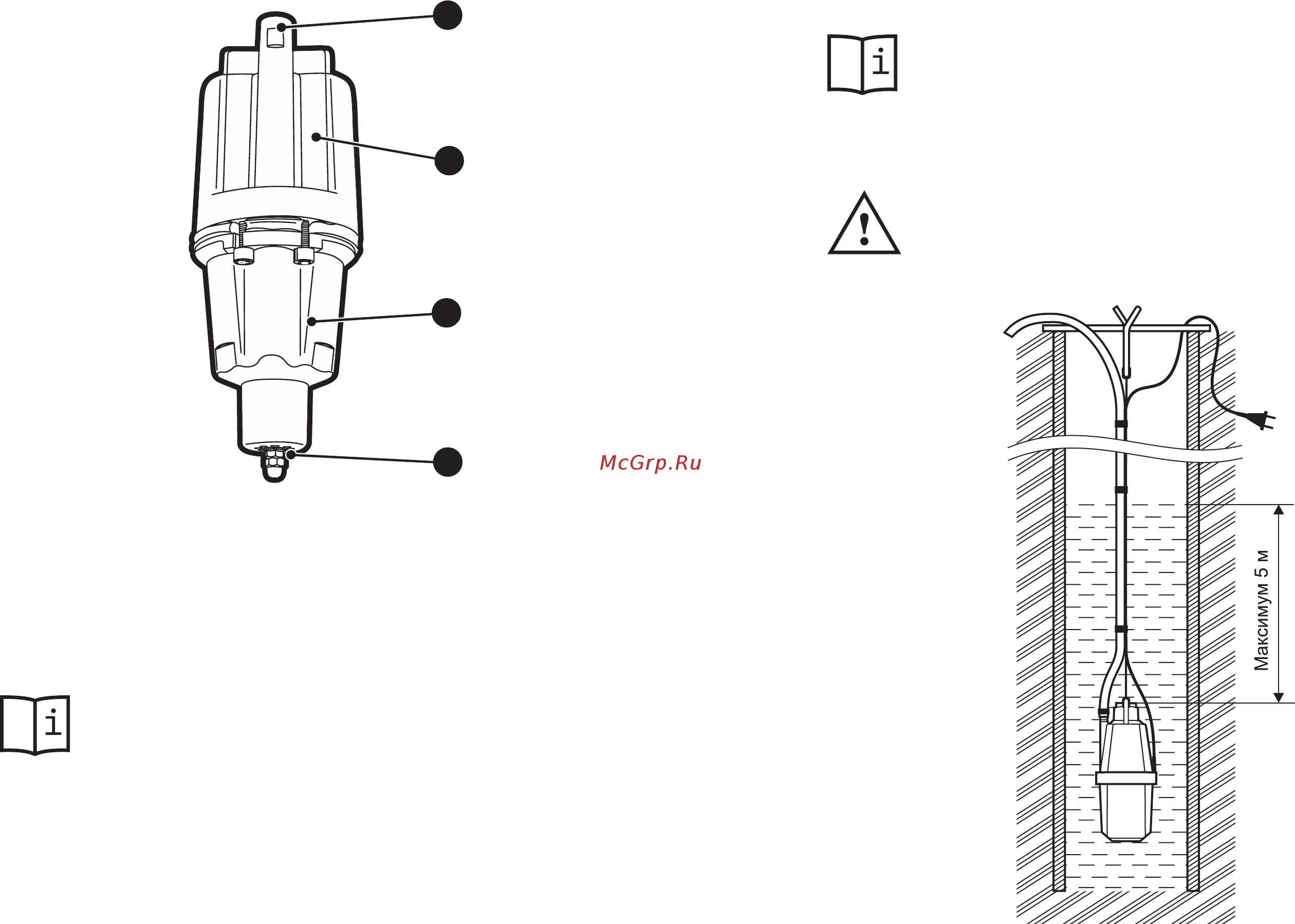

Устройство насоса

Рисунок

— Устройство насоса

ВНИМАНИЕ! Запрещается работа насоса без

погружения в воду. Насос рассчитан на 2-ча-

совую работу с последующим отключением

на 20 минут. Общее время работы насоса не

должно превышать 12 часов в сутки. Резино-

вые детали насоса изготовлены из водостой-

кой резины и разрушаются при наличии в воде

примесей нефтепродуктов.

Рисунок

— Установка и монтаж насоса в колодце

1. Всасывающие отверстия

2. Нижняя половина корпуса

3. Верхняя половина корпуса

4. Выпускной штуцер

Устройство и принцип работы насоса

•

Общий вид насоса показан на рисунке 2, его подробное

устройство представлено на схеме сборки.

•

После включения насоса погруженного в воду, начинает рабо-

тать его электромагнитный привод (см. схему сборки). Поршень,

закрепленный на штоке электромагнитного привода, начинает

совершать быстрое возвратно-поступательное движение во

всасывающей камере насоса. При возвратно-поступательном

движении поршня начинаются процессы всасывания воды че-

рез всасывающие отверстия 1 (см. рис. А) и ее подачи в выпуск-

ной штуцер 4. Насос снабжен обратным клапаном, автоматиче-

ски регулирующим процесс всасывания и подачи воды.
