Мотоблок GM-6,5-1050, артикул 5 07 01 011
34 15
Устройство мотоблока

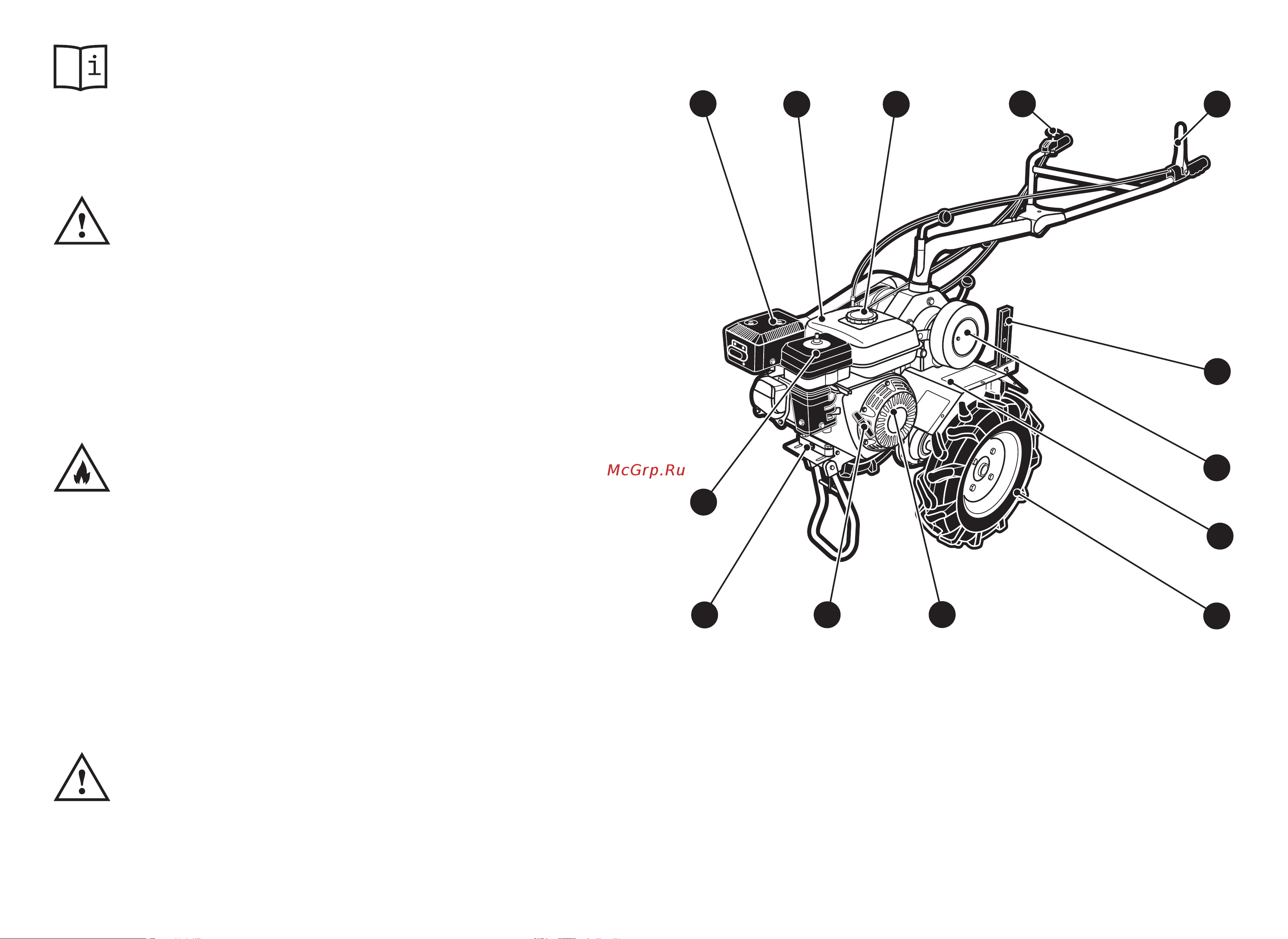

Рисунок 1 — общий вид мотоблока
Замена масла
• Первую замену моторного масла в картере двигателя необхо
-
димо произвести через 25 часов наработки двигателя.
• Первую замену трансмиссионного масла в коробке передач
необходимо произвести через 25 часов наработки мотоблока.
Очистка воздушного фильтра
•
ВНИМАНИЕ! Запрещен запуск двигателя со снятым или по-
врежденным воздушным фильтром.
• Воздушный фильтр через 25 часов работы (или раньше при
сильном загрязнении) необходимо очистить. Если через 50 ча
-
сов работы мощность двигателя падает или выхлопные газы
приобрели нештатный цвет, воздушный фильтр необходимо
очистить или заменить.
• Отверните гайку и снимите крышку воздушного фильтра 2 (см.
рис. 1).
• Извлеките поролоновый фильтрующий элемент и промойте
его в керосине. Пропитайте фильтрующий элемент в смеси, со
-
стоящей из трех частей керосина и одной части моторного мас
-
ла. Отожмите фильтрующий элемент для того, чтобы удалить
из него указанную смесь.
ВНИМАНИЕ! При выполнении этой
операции будьте осторожны! Не используйте открытый огонь
и не курите!
• Извлеките бумажный воздушный фильтр (при наличии), и про-
дуйте его сжатым воздухом. При чрезмерном загрязнении про
-
изведите его замену.
• После очистки фильтрующих элементов, установите их и все
снятые узлы на штатное место.
Проверка состояния свечи зажигания
• Снимите наконечник с высоковольтным проводом и выверни
-
те свечу зажигания 29 (см. рис. 4) при помощи ключа, входящего
в комплект поставки.
• Если на свече зажигания образовался нагар (отложения угле-
рода), удалите его с помощью раствора для очистки или с помо
-
щью проволочной щетки.
• ВНИМАНИЕ! Для чистки свечи зажигания 29 используйте
только проволочную щетку с латунной щетиной. Щетина из дру
-
гого материала повредит электрод!
• Проверьте искровой промежуток свечи зажигания 29. Искро
-
вой промежуток должен составлять 0,7–0,8 мм. В случае необ
-
1. Пробка маслосливного отверстия
2. Воздушный фильтр
3. Глушитель
4. Топливный бак
5. Крышка топливного бака
6. Ручка газа
7. Ручка сцепления
8. Шпора
9. Защитное ограждение шкива
10. Защитные крылья
11. Колесо пневматическое (2 шт.)
12. Ручной стартер
13. Рукоятка ручного стартера
