13
24
www.kraton.ru
УСТРОЙСТВО АППАРАТА
1. Передняя панель
2. Индикатор перегрузки
3. Индикатор сети
4. Ремень
5. Регулятор силы сварочного тока
6. Обшивка
7. Силовая клемма ()
8. Силовая клемма (+ )
9. Сварочный кабель с зажимом
10. Сварочный кабель с электрододержа-
телем

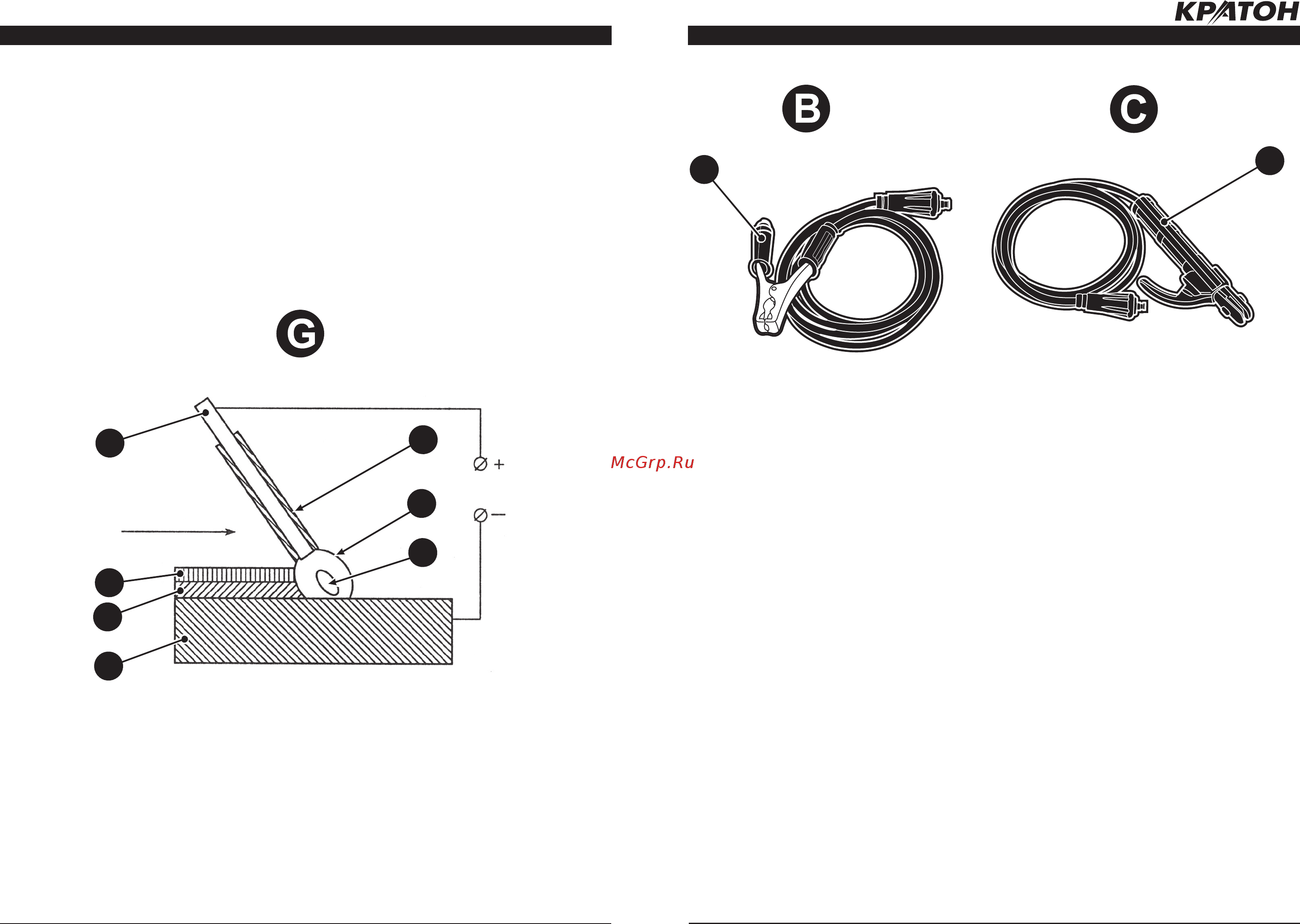

Рисунок B
сварочный кабель с за-
жимом.
Рисунок C сварочный кабель с с элек-
трододержателем.
9
10
СВАРКА И РЕКОМЕНДАЦИИ
вается при помощи зубила с закругленной
кромкой, а затем наносится следующий
слой. Необходимо обеспечить хороший
отвод тепла от восстанавливаемой дета-
ли.
Электроды, применяемые при наплавке
поверхностей восстанавливаемых дета-
лей, образующих неподвижное соедине-
ние, должны соответствовать материалу
детали.
При подвижных соединениях восстанав-
ливаемых деталей, наплавку необходимо
вести электродами, повышающими твер-
дость и изностойкость наращиваемых по-
верхностей.
После наплавки изношенных поверхно-
стей, восстановленную деталь необходи-
мо подвергнуть механической обработке
с целью восстановления прежних форм и
размеров.
Направление
наплавки
15
16
17
14
18
19
20
Рисунок G — Восстановление изношенных участков детали методом наплавки.
14. Электрод
15. Восстанавливаемая деталь
16. Наплавленный металл
17. Шлаковая корка
18. Обмазка электрода
19. Газошлаковая защита
20. Сварочная ванна
Устройство и принцип работы аппара-
та
Общий вид аппарата и кабелей пока-
зан на рисунках А, B и С, его подробное
устройство приведено на схеме сборки.
Сварочный инвертор с использованием
IGBT-технологии работает следующим
образом:
напряжение однофазной сети промыш-
ленной частоты преобразуется входным
выпрямителем инвертора в постоянное
напряжение;
— постоянное напряжение в свою оче-
редь преобразуется в переменное напря-
жение повышенной частоты;
переменное напряжение повышенной
частоты поступает на понижающий высо-
кочастотный трансформатор;
вторичная обмотка понижающего вы-
сокочастотного трансформатора нагру-
жена на диодный выпрямитель, к выхо-
ду которого через дроссель подключены
электрод и свариваемое изделие.
Аппарат выполнен в металлическом кор-
пусе, удобном для переноски. На лице-
вой панели аппарата размещены органы
управления и индикации, силовые клем-
мы для подключения сварочных кабелей.
На задней панели закреплен вентилятор
для принудительного охлаждения элек-
тронных схем и силовых блоков аппара-
та, и выключатель электропитания.
