www.kraton.ru

ПРАВИЛА БЕЗОПАСНОСТИ

• При

чистке станка используйте средства

защиты дыхательных путей (респиратор)

и глаз (защитные очки).

• Перед использованием станка полнос-

тью размотайте кабель электропитания.

• Используйте только оригинальные и ре-

комендованные комплектующие запас-

ные части.

• Не перегружайте и не модифицируйте

станок. Станок будет работать надежно

и безопасно при выполнении только тех

операций и с нагрузкой, на которую он

рассчитан. Не изменяйте конструкцию

станка для выполнения работ, на которые

он не рассчитан и не предназначен.

• ОСТОРОЖНО! Применение любых при-

надлежностей и приспособлений, а так-

же выполнение любых операций помимо

тех, которые рекомендованы данной ин-

струкцией, может привести к несчастному

случаю.

• Перед началом любых работ по техни-

ческому обслуживанию, замене приспо-

соблений или чистке станка отсоедините

вилку кабеля электропитания станка от

розетки электросети.

• Контролируйте исправность деталей

станка и надежность соединений подвиж-

ных деталей. Любая неисправная деталь

должна немедленно ремонтироваться

или заменяться.

• Не оставляйте работающий станок без

присмотра. Прежде чем покинуть рабочее

место, выключите станок, дождитесь его

полной остановки и отключите вилку ка-

беля электропитания от розетки электро-

сети.

• ВНИМАНИЕ! Даже при правильном ис-

пользовании станка возникают приведен-

ные ниже опасности:

— опасность ранения вращающимся

сверлом (зенкером, разверткой);

— опасность ранения отлетевшими ча-

стями заготовок;

— опасность получения ранений от ме-

таллической стружки;

— опасность удара током, при поврежде-

нии кабеля электропитания станка.

ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ЭЛЕКТРОПИТАНИЯ

Станок был разработан для работы только при одной величине

эл

ектрического питающего напряжения. Перед началом работы убе-

дитесь, что напряжение источника электропитания соответству-

ет техническим характеристикам станка.

Электрические соединения и требова-

ния к кабелю электропитания

• ПРЕДУПРЕЖДЕНИЕ! Станок по классу

защиты от поражения электрическим

током относится к низковольтному

оборудованию I класса. Это означает,

что для предотвращения поражения

пользователя электрическим током,

станок должен быть обязательно за-

землен через розетку с заземляющим

контактом.

• В случае поломки или неисправности,

заземление создает путь наименьшего

сопротивления для электрического тока

и снижает опасность поражения элек-

трическим током. Этот станок оснащен

электрическим кабелем, оборудованным

заземляющим проводом и заземляющей

клеммой на вилке. Вилка должна встав-

ляться в соответствующую розетку, име-

ющую надежное заземление.

• Запрещается переделывать штепсель-

ную вилку кабеля электропитания станка,

если она не входит в приемное отверстие

розетки питающей электрической сети.

• Квалифицированный электрик должен

установить соответствующую розетку.

• При повреждении кабеля электропита-

ния его необходимо заменить. Замену

кабеля электропитания должен произво-

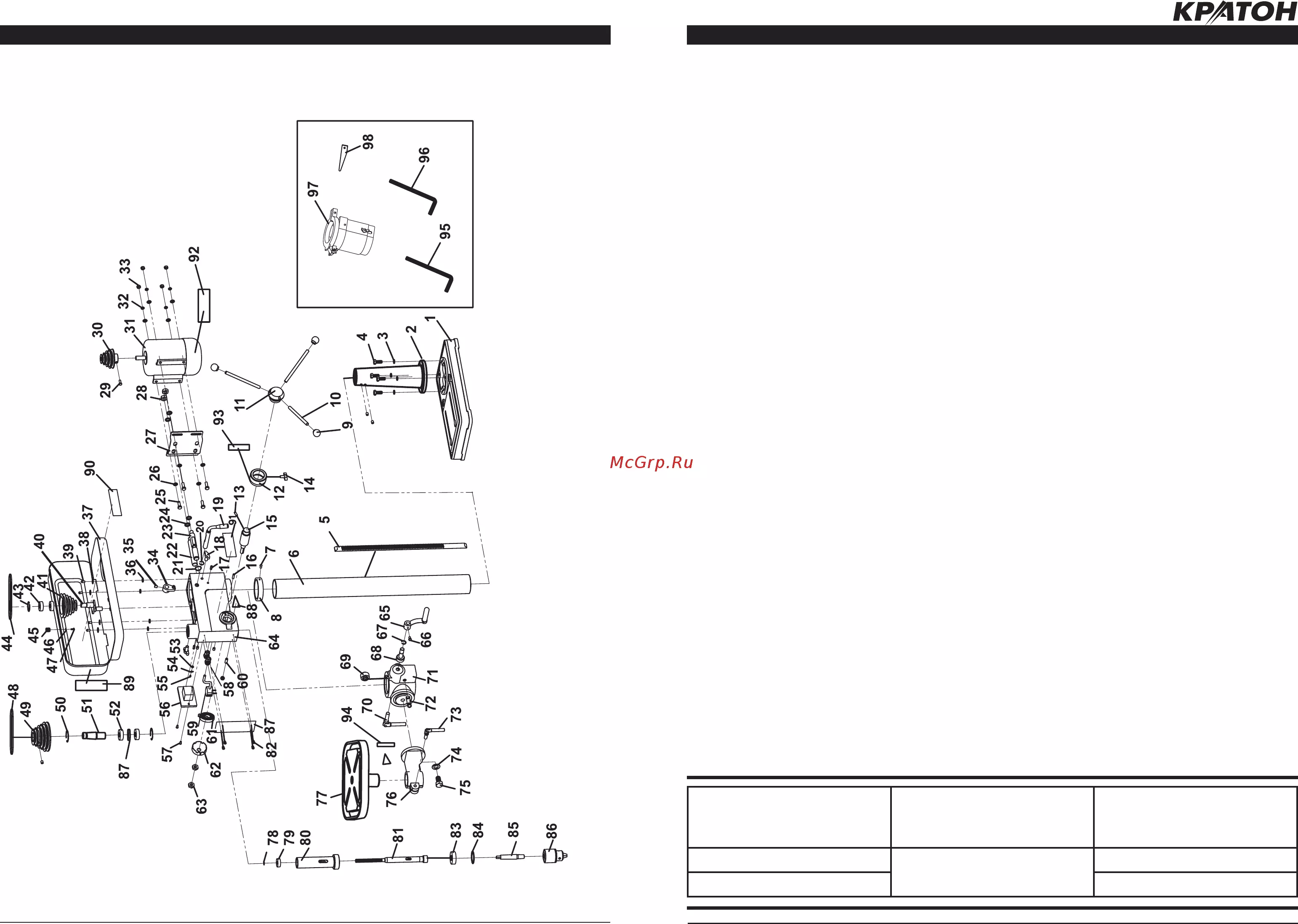

СХЕМА СБОРКИ

«Спецификация к схеме сборки станка»

1 Основание

2 Ф

ланец

3 Шайб

4 Бо

лт

5 Рейка

6 Направ

ляющая колонна

7 Винт

8 Ко

льцо

9 Г

оловка

10 Ст

ержень

11 Ступица

12 Ко

льцо

13 Винт

14 Винт

15 Вал

16 Палец

17 Палец

18 Винт

19 Рычаг

20 Ко

льцо стопорное

21 Ко

льцо стопорное

22 Ось

23 Ось

24 Шайб

25 Бо

лт

26 Шайб

27 Пластина э

лектродвигателя

28 Г

айка

29 Бо

лт

30 Шкив

31 Э

лектродвигатель в сборе

32 Г

айка

33 Г

айка

34 Ша

тун

35 Винт

36 Шайб

37 Коробк

а приводного узла

38 Шайб

39 Винт

40 Ось к

оленчатая

41 Шкив

42 По

дшипник

43 Ко

льцо стопорное

44 Р

емень

45 Ручк

46 Шайб

47 Винт

48 Р

емень

49 Шкив

50 Кольцо стопорное

51 Вал

52 По

дшипник

53 Шайб

54 Прижим

55 Винт

56 Коробк

а электровыключателей

57 Винт

58 М

уфта

59 Каб

ель электропитания с вилкой

60 Шпильк

61 Пр

ужина спиральная

62 Обойма

63 Г

айка

64 Корпу

65 Рычаг

66 Винт

67 Ко

льцо стопорное

68 Валик

69 Ко

лесо

70 Ручк

а фиксирующая

71 М

уфта опорная

72 Фик

сатор

73 Ручк

а фиксирующая

74 Шайб

75 Бо

лт

76 Кроншт

ейн

77 Р

абочий стол

78 Ко

льцо

79 По

дшипник

80 Г

ильза

81 Шпинде

ль

82 Винт

83 По

дшипник

84 Ко

льцо

85 Пере

ходник

86 Св

ерлильный кулачковый патрон

87 Т

абличка

88 У

казатель

89 Т

абличка

90 Т

абличка

91 Т

абличка

92 Т

абличка

93 Т

абличка

94 Шк

ала

95 Клю

ч шестигранный

96 Клю

ч шестигранный

97 Экран защитный

98 Клин
