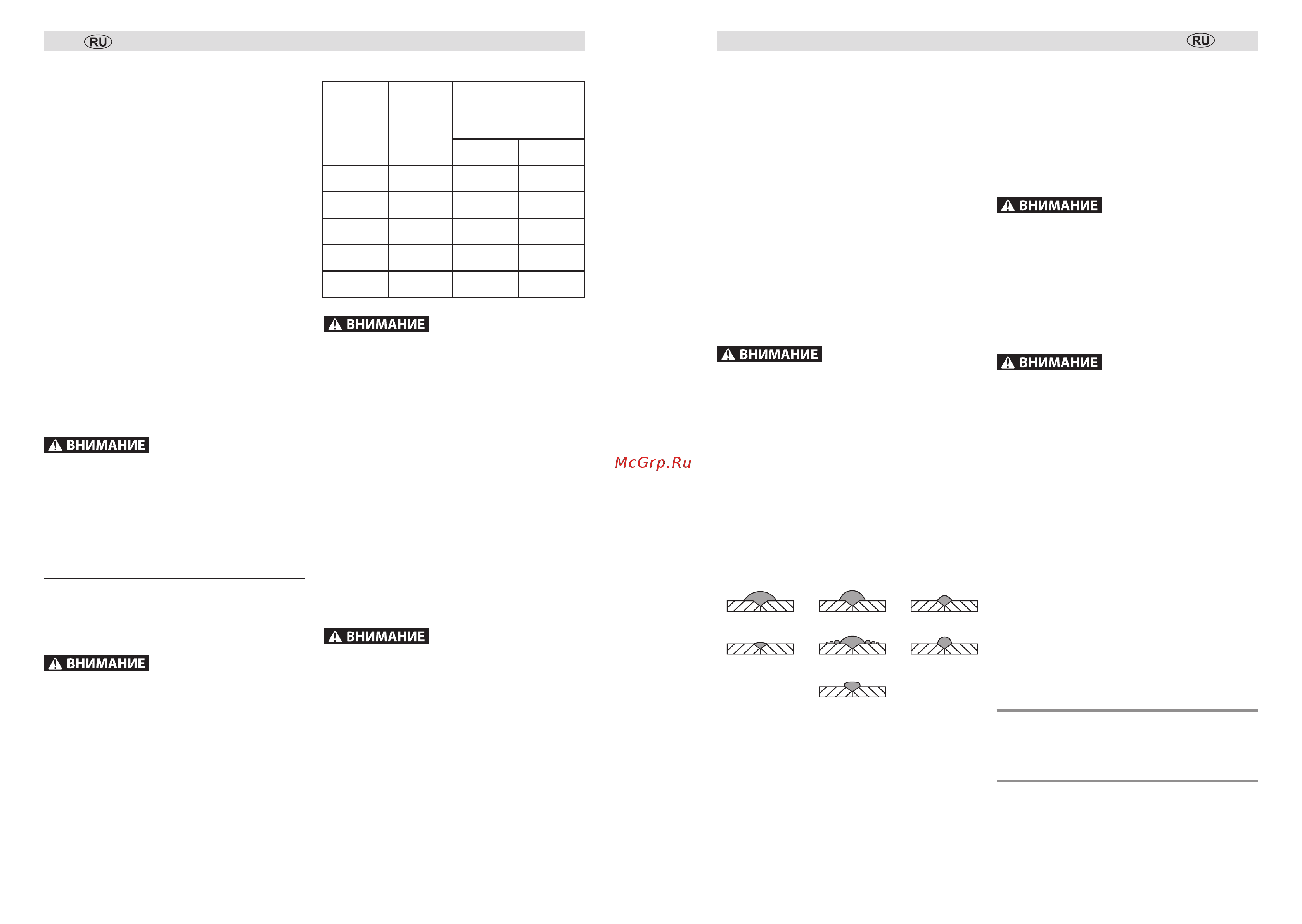

Зубр СА-190 [6/9] Порядок работы

Руководство по эксплуатации Сварочный аппарат инверторный

www.zubr.ru www.zubr.ru

| |

мой (вывод «+» изделия подключен к свари-

ваемому изделию, вывод «-» – к электроду)

или обратной (соответственно, наоборот) по-

лярности.

Примечание! При прямой полярности более

нагревается свариваемая заготовка, при обрат-

ной – торец электрода. Обратную полярность ис-

пользуют при сварке тугоплавящимися электро-

дами, а также для увеличения глубины провара

шва (на 40 – 50% при том же токе).

■ вставьте соответствующий электрод в дер-

жатель;

■ приготовьте и наденьте маску с установлен-

ным светофильтром для электродуговой

сварки, защитные перчатки, резиновую (или

другую непроводящую) обувь, несгораемый

фартук; при работе в ограниченном простран-

стве – респиратор.

Примечание! Для выбора электрода восполь-

зуйтесь таблицей 3 соответствия толщины сва-

риваемых деталей и диаметра электрода.

Подключите зажим массового провода к одной

из свариваемых деталей.

Обратите особое внимание на надежность

электрического контакта между зажимом мас-

сового провода и деталью. Примите меры

(очистите от грязи, ржавчины, краски, зачи-

стите места контакта до металлического бле-

ска) для обеспечения надежного контакта.

Порядок работы

Включение изделия (рис. 5)

Для начала работы включите изделие выключа-

телем 7.

Во избежание несчастных случаев, каждый

раз перед включением изделия в сеть про-

веряйте, что держатель электродов изолиро-

ван от металлических деталей, поверхностей

и проводов, участвующих в электрической

цепи процесса сварки, а также от заземлен-

ных предметов.

Регулятором 2 установите необходимый свароч-

ный ток в соответствии с характеристиками (тип

стали, толщина) свариваемых заготовок и реко-

мендациями таблицы 3.

Таблица 3

Толщина

сварива-

емого

металла,

мм

Диаметр

электрода,

мм

Ток сварки, А

Миним. Макс.

1.5 –3.0 2 50 80

1.5 – 5.0 2.5 70 110

2.0–12 3.2 90 140

4.0 –20 4 140 200

10– 40 5 190 250

Для предотвращения образования электриче-

ской цепи, короткого замыкания и поражения

электрическим током, при включении аппара-

та не оставляйте держатель электрода лежа-

щим на земле или на свариваемых деталях.

Зажигание сварочной дуги (рис. 6)

Наденьте перчатки (при необходимости – респи-

ратор), опустите защитную маску и приступите

к работе:

1. Установите электрод на расстоянии порядка

10 мм от точки сварки под углом 20°–30° от

вертикали. Во избежание образования искр,

не соприкасайтесь с рабочей поверхностью;

2. Чтобы начать сварку (зажечь дугу), необходи-

мо «чиркнуть» электродом (не очень быстро)

по участку свариваемой поверхности. Если

дуга не зажглась, повторите действие.

Не стучите электродом при попытках полу-

чить дугу, так как это может повредить элек-

трод и затруднит получение дуги.

Выполнение сварочных работ (рис. 7)

После зажигания дуги для получения качествен-

ного сварного шва необходимо, чтобы расстоя-

ние между рабочей поверхностью и электродом

приблизительно было равно диаметру само-

го электрода (примерно 3 – 5 мм). Необходимо

соблюдать это расстояние постоянно во время

сварки. Угол наклона электрода от вертикали

должен оставаться от 20° до 30°.

Для предотвращения приваривания электрода к

свариваемым заготовкам, в изделии предусмо-

трена система защиты от прилипания. В случае

приваривания электрода к рабочей поверхности

необходимо снять его быстрым рывком в сторону.

В изделии предусмотрена система защиты от

прокаливания электрода. Аппарат производит

автоматическое снижение сварочного тока при

приваривании электрода.

Примечание! Приварка может вызвать отклю-

чение аппарата (из-за перегрева и срабатыва-

ния тепловой защиты).

При уменьшении длины выступающей из элек-

трододержателя части электрода до 1–2 см пре-

рвите процесс сварки и замените электрод. При

замене электрода используйте изолированные

плоскогубцы.

Обязательно отключайте изделие при заме-

не электрода. Для этого убавьте силу тока до

минимального значения и только после этого

выключите изделие, нажав на выключатель 7.

Обрыв дуги (рис. 8)

Заканчивая шов, отведите электрод немного на-

зад, чтобы заполнить сварной шов, а потом рез-

ко поднимите его вверх до исчезновения дуги.

Характеристики сварного шва

В зависимости от силы тока и скорости движе-

ния электрода вы можете получить следующие

результаты:

456

1. слишком медленное движение электрода;

2. очень короткая дуга;

3. очень низкий ток сварки;

4. слишком быстрое движение электрода;

5. очень длинная дуга;

6. очень высокий ток сварки;

7. нормальный шов.

Рекомендуем провести несколько пробных сварок

для получения некоторых практических навыков.

На Вашем сварочном аппарате установлена те-

пловая защита для предотвращения перегрева

электронных частей аппарата. При превышении

температуры термовыключатель отключит ап-

парат. О срабатывании тепловой защиты свиде-

тельствует свечение индикатора 3.

При возвращении температуры к нормаль-

ной рабочей, напряжение к электроду будет

подано автоматически. Не оставляйте на это

время изделие без присмотра, а держатель

электрода, лежащим на земле или на свари-

ваемых деталях. Рекомендуем на это время

выключать аппарат выключателем 7.

Нагрев изделия во время работы является нор-

мальным.

Во избежание поломок или преждевременно-

го выхода сварочного аппарата из строя (осо-

бенно при частом срабатывании термовы-

ключателя), прежде чем продолжать работу,

выясните причину срабатывания тепловой за-

щиты. Для этого отключите аппарат от сети и

обратитесь к разделу «Возможные неисправ-

ности и методы их устранения» настоящего

Руководства.

Выключение изделия (рис. 9)

Для отключения изделия по окончании работы,

а также при длительных перерывах в работе,

переведите выключатель 7 в положение «0».

Ваше изделие оснащено функцией принуди-

тельного охлаждения, т.е. задержкой выключе-

ния вентилятора после выключения изделия

переключателем 7. Это позволяет плавно охла-

дить элементы для продления срока их службы.

После остановки вентилятора отсоедините ка-

бель питания от сети (выньте вилку из розетки).

Рекомендации

по эксплуатации

Убедитесь, что напряжение Вашей сети соот-

ветствует номинальному напряжению изделия.

Используйте изделие только в сетях, которые

имеют заземляющий защитный провод.
