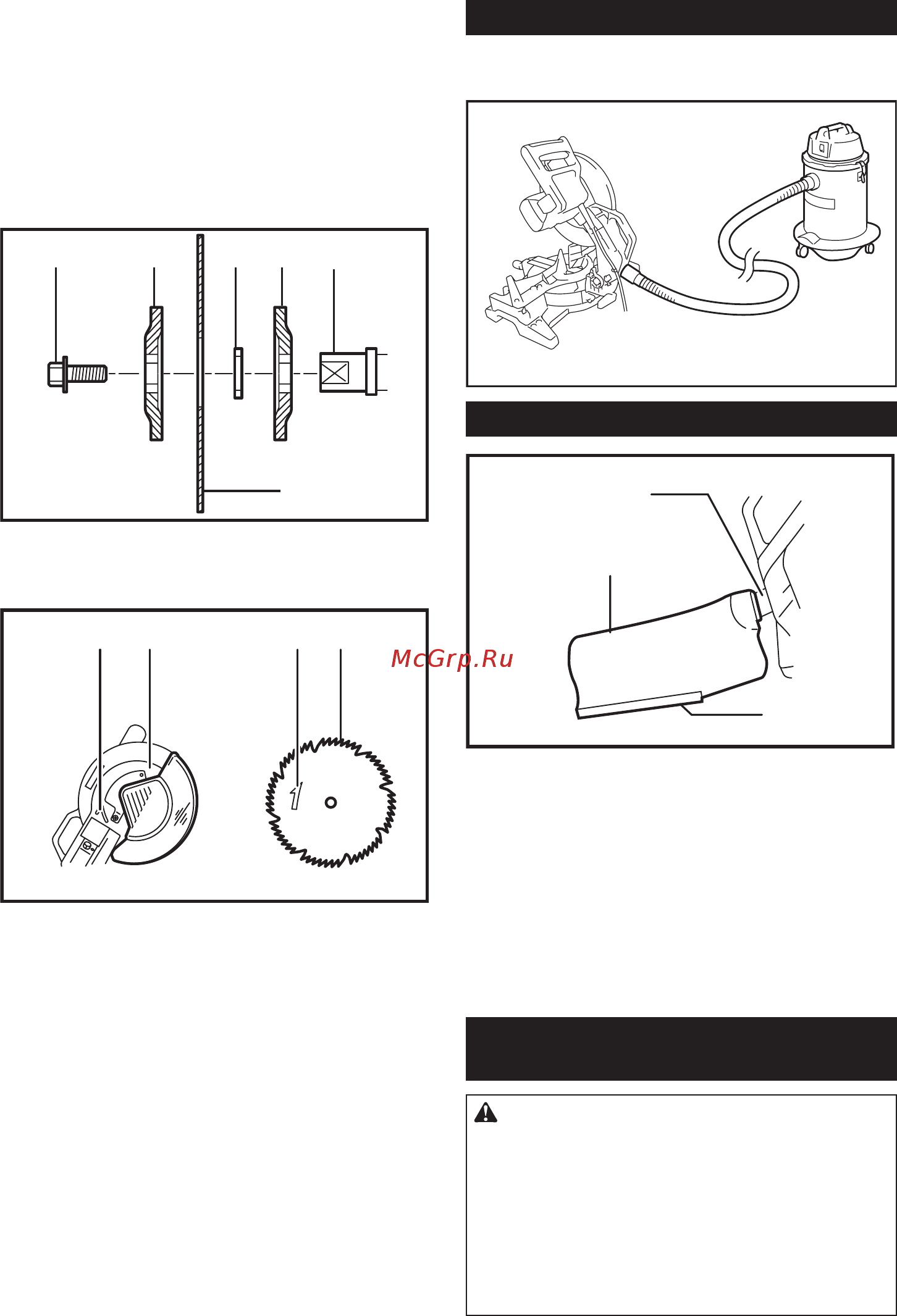

12 РУССКИЙ
Установка диска
Для установки диска осторожно наденьте его
на шпиндель, убедившись в том, что стрелка на
поверхности диска указывает в том же направлении,
что и стрелка на корпусе диска.
Установите внешний фланец и болт с внутренним
шестигранником, а затем плотно затяните болт (с
левой резьбой), поворачивая его против часовой
стрелки шестигранным ключом, одновременно
нажимая фиксатор вала.
12
3
45
6
► 1. Болт с внутренним шестигранником
2. Наружный фланец 3. Пильный диск 4. Кольцо
5. Внутренний фланец 6. Шпиндель
2 1 4 3
► 1. Футляр для полотна 2. Стрелка 3. Пильный
диск 4. Стрелка
Верните ограждение диска и центральную крышку
в первоначальное положение. Затем затяните болт
с внутренним шестигранником по часовой стрелке,
чтобы закрепить центральную крышку. Отпустите
рукоятку из верхнего положения, потянув за стопор-
ный штифт. Опустите рукоятку, чтобы убедиться в
том, что ограждение диска свободно перемещается.
Перед началом работы убедитесь в том, что фикса-
тор вала разблокировал шпиндель.
Подключение пылесоса
При необходимости выполнения чистого резания
подключите пылесос Makita.
Пылесборный мешок
1
2
3
► 1. Пылесборный патрубок 2. Мешок для пыли
3. Зажим
Использование пылесборного мешка обеспечивает
чистое резание и удобный сбор пыли. Для крепле-
ния пылесборного мешка наденьте его на пылесбор-
ный патрубок.
Когда пылесборный мешок заполнится примерно
наполовину, снимите его с инструмента и вытяните
крепеж. Удалите содержимое пылесборного мешка,
слегка ударив по нему, чтобы удалить прилипшие
к внутренней части частицы, которые могут затруд-
нить дальнейший сбор пыли.
Крепление обрабатываемой
детали
ОСТОРОЖНО:
• Очень важно всегда правильно и крепко
закреплять обрабатываемую деталь с
помощью тисков. Несоблюдение данного
требования может привести к повреждению
инструмента и/или обрабатываемой детали.
ТАКЖЕ ВОЗМОЖНО ПОЛУЧЕНИЕ ЛИЧНЫХ
ТРАВМ. Также, после завершения резки, НЕ
поднимайте диск, пока он не остановится
полностью.
