Инструкция по установке

1. Сборка всех составных частей воздушной магистрали должна

соответствовать требованиям максимального потока воздуха.

2. Максимальное давление 9,9 кгс/кв.см.

3. Направление потока воздуха должно соответствовать стрелочке

на корпусе.

4. Штуцер слива конденсата должен быть направлен вниз.

5. Расположите фильтр к инструменту настолько близко,

насколько это возможно.

6. Избегайте попадания прямых солнечных лучей, не располагайте

рядом с приборами отопления и зоной агрессивных химических веществ.

7. При необходимости установите дренажный шланг на штуцер

слива конденсата и отведите конденсат в соответствующую область.

Настройка

1. Регулировка давления

a. Поднять вентиль регулятора вверх до выхода из зацепления

гребенки фиксатора. Вращением вентиля регулятора установить

требуемое давление. При вращении по часовой стрелке, - давление

повышается, против - понижается.

b. Отрегулируйте давление до требуемого уровня и опустите

вентиль для фиксации.

2. Дренаж

a. Если нет давления в фильтре, то вода будет сливаться

автоматически.

b. При повышении давления, автоматический клапан перекроет

слив конденсата.

c. когда уровень воды превышает максимальный предел,

пожалуйста, слейте воду, чтобы сохранить работоспособность фильтра.

Техническое обслуживание

1. Перекройте подачу и стравите воздух из системы.

2. Отверните стакан фильтра.

3. Фильтр механической очистки пригоден для повторного

использования.

4. Очистите детали чистой и сухой тканью, продуйте сжатым

воздухом, не используйте какие-либо химические растворители.

5. При сборке, пожалуйста, убедитесь, что уплотнительное кольцо

находится в правильном положении.

ЛУБРИКАТОР

Инструкция по установке

1. Расположите фильтр к инструменту настолько близко,

насколько это возможно.

2. Правильная установка фильтра – регулятор давления перед

лубрикатором.

3. Добавьте масло в стакан для масла.

Регулировка подачи масла

1. Регулировка игольчатого клапана

a. Поверните его по часовой стрелке для уменьшения подачи

масла.

b. Поверните его против часовой стрелки для получения

дополнительной капли масла.

2. Регулировка потока воздуха

a. После регулировки игольчатого клапана.

b. Больше воздушный поток - больше масла.

c. Меньше воздушный поток - меньше масла.

3. Добавление масла.

a. Добавление масла доступно без сброса давления в системе.

b. Поверните вентиль регулятора давления против часовой

стрелки для сброса давления в резервуаре для масла.

c. Отверните пробку масляного резервуара.

d. Используйте ISO-VG32 или аналогичные смазочные

материалы.

e. После добавления масла до максимального уровня, затяните

пробку масляного резервуара.

f. Не отворачивайте стакан для добавления масла.

Техническое обслуживание

1. Перекройте подачу и стравите воздух из системы.

2. Отверните стакан лубрикатора.

3. Очистите детали чистой и сухой тканью, продуйте сжатым

воздухом, не используйте какие-либо химические растворители.

4. При сборке, пожалуйста, убедитесь, что уплотнительное кольцо

находится в правильном положении.

ВНИМАНИЕ! Данное изделие предназначено для использования

в промышленных системах сжатого воздуха для пневматических

инструментов, в помещениях с нормальной температурой и влажностью.

Не используйте для других целей. Не используйте в агрессивных средах

как то спирт, газ, бензин и т.д. Не превышайте указанного максимального

давления.

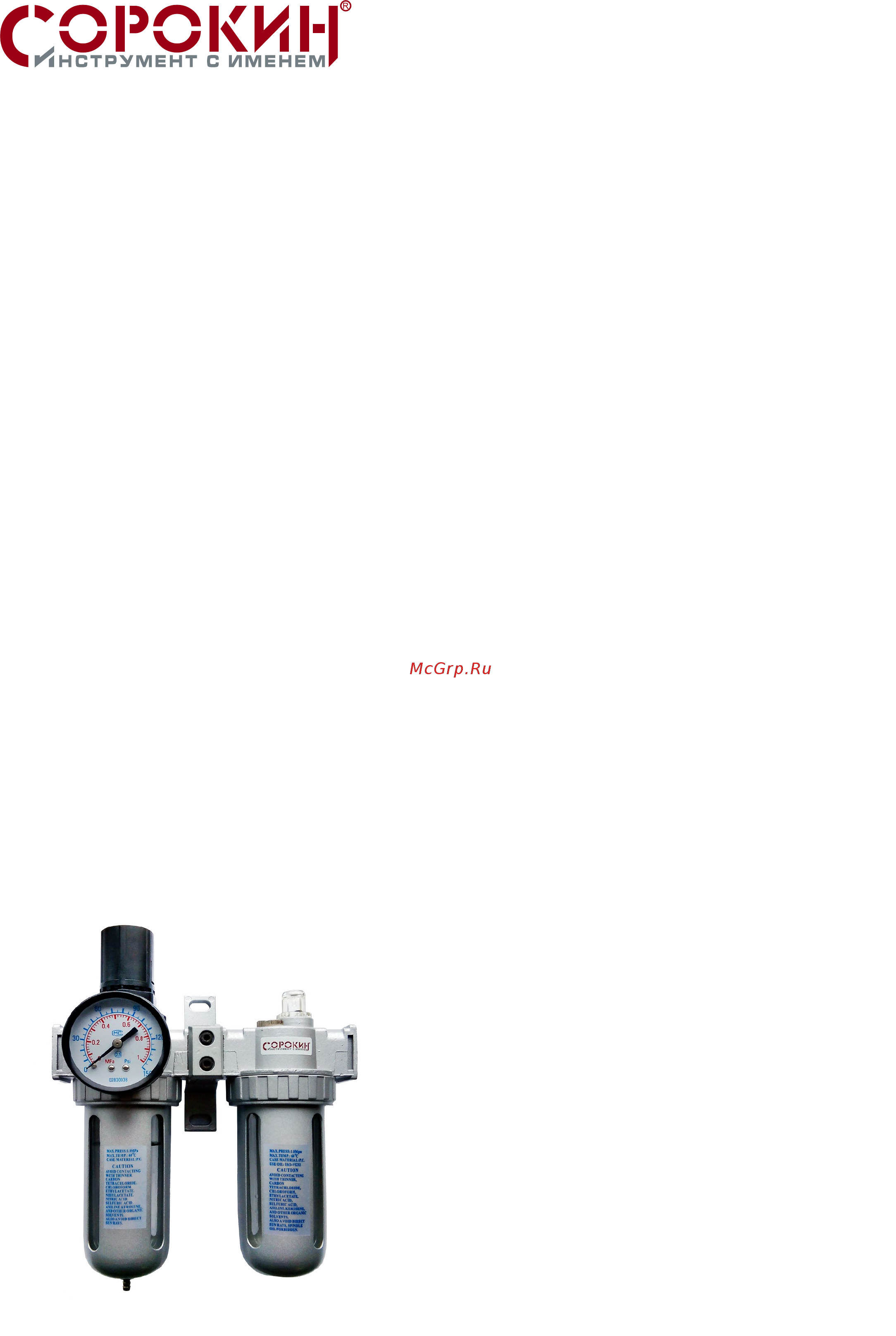

2.206. ФИЛЬТР-ВЛАГООТДЕЛИТЕЛЬ
