6
Русский (RU)
Условия хранения оборудования должны
соответствовать группе «С» ГОСТ 15150
Максимальный назначенный срок хранения
составляет 2 года Температура окружающей
среды во время хранения должна быть
в диапазоне от -40 °C до +70 °C, а максимальная
относительная влажность 98 %
В течение всего срока хранения консервация не
требуется
Указание
Для организации хранения изделия
в течение определённого времени,
например в зимний период,
необходимо слить жидкость,
отвернув резьбовую пробку
сливного отверстия, отключить от
сети электропитание и поставить
изделие на хранение в сухом месте.
3. Значение символов и надписей
в документе
Предупреждение
Несоблюдение данных указаний
может иметь опасные для здоровья
людей последствия.
Предупреждение
Несоблюдение данных указаний
может стать причиной поражения
электрическим током и иметь
опасные для жизни и здоровья людей
последствия.
Внимание
Указания по технике безопасности,
невыполнение которых может
вызвать отказ оборудования,
а также его повреждение.
Рекомендации или указания,
облегчающие работу
и обеспечивающие безопасную
эксплуатацию оборудования.
4. Общие сведения об изделии
Данный документ распространяется
на комплектные установки JP PT, на базе
насосов JP
Конструкция
Установка повышения давления Grundfos JP PT-V
и Grundfos JP PT-H оснащена напорным баком
и обеспечивает постоянное давление воды
с автоматическим пуском и остановом, которыми
управляет реле давления
Напорный бак ограничивает количество пусков
и остановов установки, так как в случае низкой
нагрузки или утечки воды, можно использовать
воду, имеющуюся в баке
Давление включения установлено на 2,2 бар
Установки JP PT-V и JP PT-H состоят из насоса
Grundfos JP, реле давления, напорного бака
и манометра В комплект входит вертикальный
мембранный бак Grundfos GT-H на 18 литров (для
JP PT-V) , бак Grundfos GT-H на 20 литров (для
JP PT-H)
В таблице 1 представлены основные детали
конструкции насоса JP
В таблицах 2 и 3. представлены материалы
установки JP PT
Таблица 1.
Компонент Материал
Кольцевое уплотнение NBR
Корпус насоса
Нержавеющая сталь
EN 14301, AISI 304
Диффузор Композит
Трубка Вентури Композит
Кольцевое уплотнение NBR
Пробка (заполнение) Композит
Пробка сливного
отверстия
Композит
Кольцевое уплотнение NBR
Рабочее колесо Композит
Плита-основание Алюминий
Ручка Композит
Уплотнение вала
Графит с каучуком/
керамикой + NBR +
AISI 304 Тип BBVP
Кольцо корпуса насоса
Нержавеющая сталь
EN 14301, AISI 304
Ручка Композит
Конструкция установки JP PT-V
404
407
301
306
305
462
TM072275

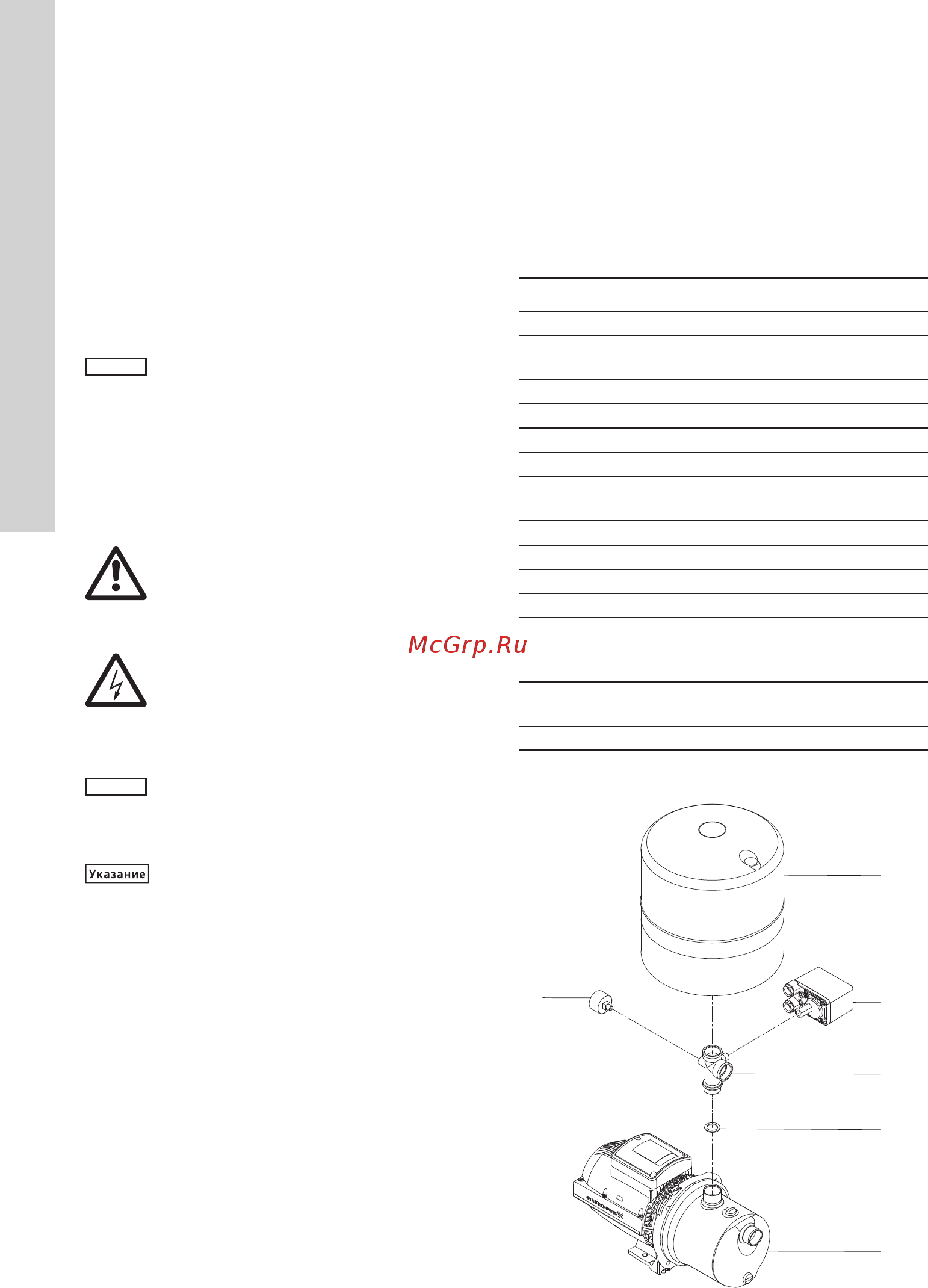

Рис. 1 Конструкция установки JP PT-V
