Сборка моделей STE140/160

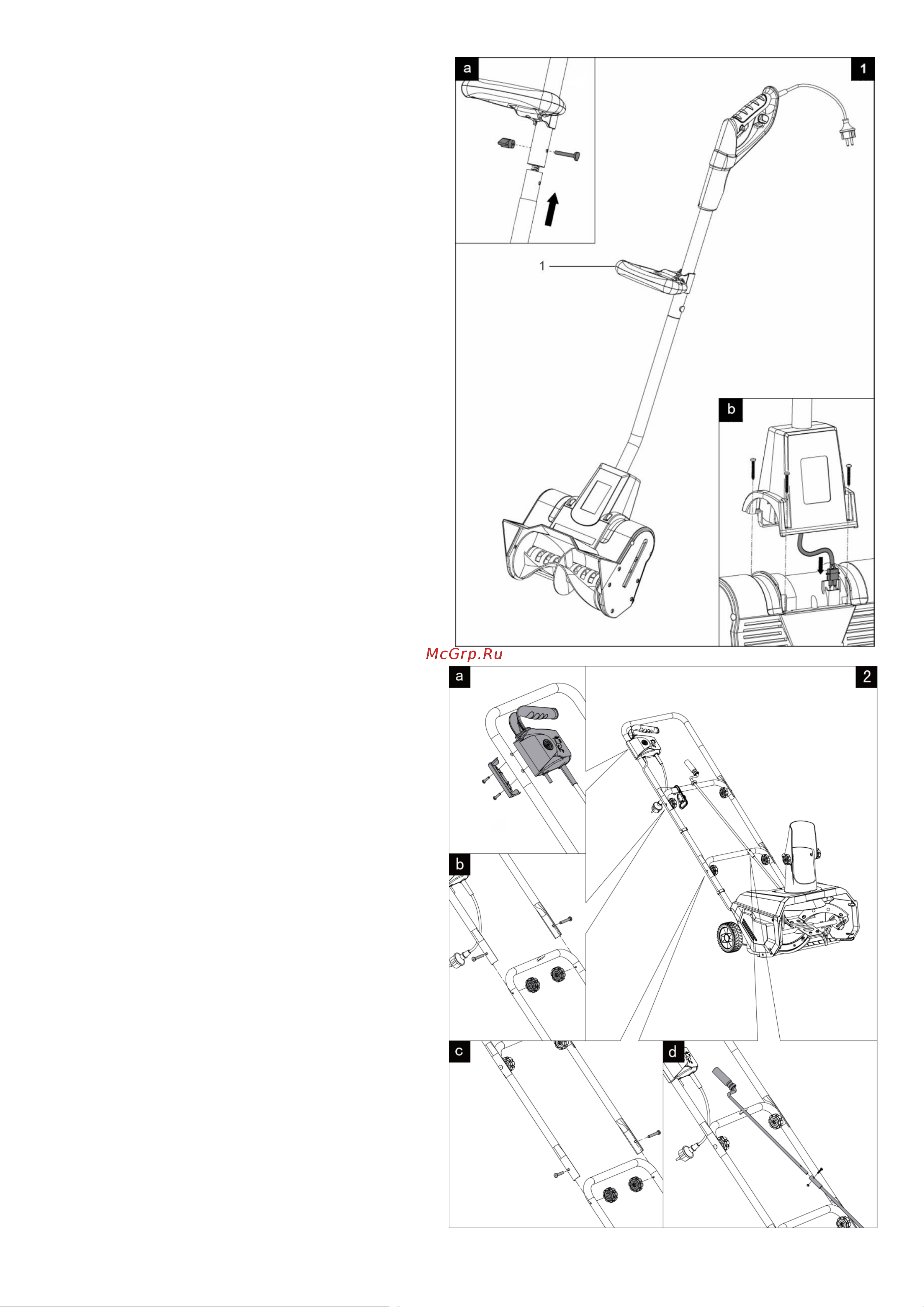

Монтаж штанги (рис. 1)
Установите нижнюю часть штанги по направляющим
таким образом, чтобы совпали оба отверстия по
каждой стороне (рис. 1, блок а).
Вставьте болт в отверстие и затяните болт для
фиксации соединения.
Монтаж рукоятки (рис. 1)
Ослабьте винт-барашек, вращая против часовой
стрелки, извлеките болт из вспомогательной
рукоятки.
Установите вспомогательную рукоятку 1 на верхней
части штанги. Отрегулируйте ее так, чтобы она
находилась в верхней части верхней штанги.
Вставьте болт в отверстия вспомогательной
рукоятки и затяните.
Монтаж штанги к двигателю (рис. 1, блок b)
Вставьте штекер от рукоятки в разъем основного
блока. Прикрепите штангу и рукоятку к основному
блоку четырьмя винтами.
Сборка STE180/220
Монтаж блока включения (рис. 2, блок а)
Приложите блок включения к рукоятке как показано
на рисунке. Через накладку с обратной стороны
вкрутите два винта.
Монтаж рукоятки (рис. 2, блок b, с, рис. 3)
Приложите верхнюю часть рукоятки к средней
части. Совместите отверстия как показано на
рисунке. Болтами и гайками-барашками соедините
обе части рукоятки. Далее прикрепите собранную
рукоятку к нижней части рукоятки. Полностью
собранную рукоятку присоедините к основному
блоку (рис. 3).
Монтаж вала управления выбросом (рис. 2,
блок d).
Соедините две части вала управления.
Подсоедините рычаг изменения направления к
шарниру поворотного механизма у основания
трубы выброса.
Монтаж желоба (рис. 4).
Совместите выемку основания желоба с выемкой
на корпусе агрегата (рис 4). Закрепите винтами
основание. Аппарат готов к использованию.
5. Порядок работы
Используйте устройство только в технически
исправном состоянии. Запрещается
ксплуатировать поврежденные устройства.
Запрещается выводить из строя
предохранительные и защитные устройства!
Соблюдайте указания по технике безопасности и
предупреждения, содержащиеся в данном
документе и находящиеся на изделии. Уберите все
постороннее предметы из рабочей области.
Никому не позволяйте входить в опасную зону.
Работайте только при достаточном дневном или
искусственном освещении.
