www.timberk.com • электрический накопительный водонагреватель
5

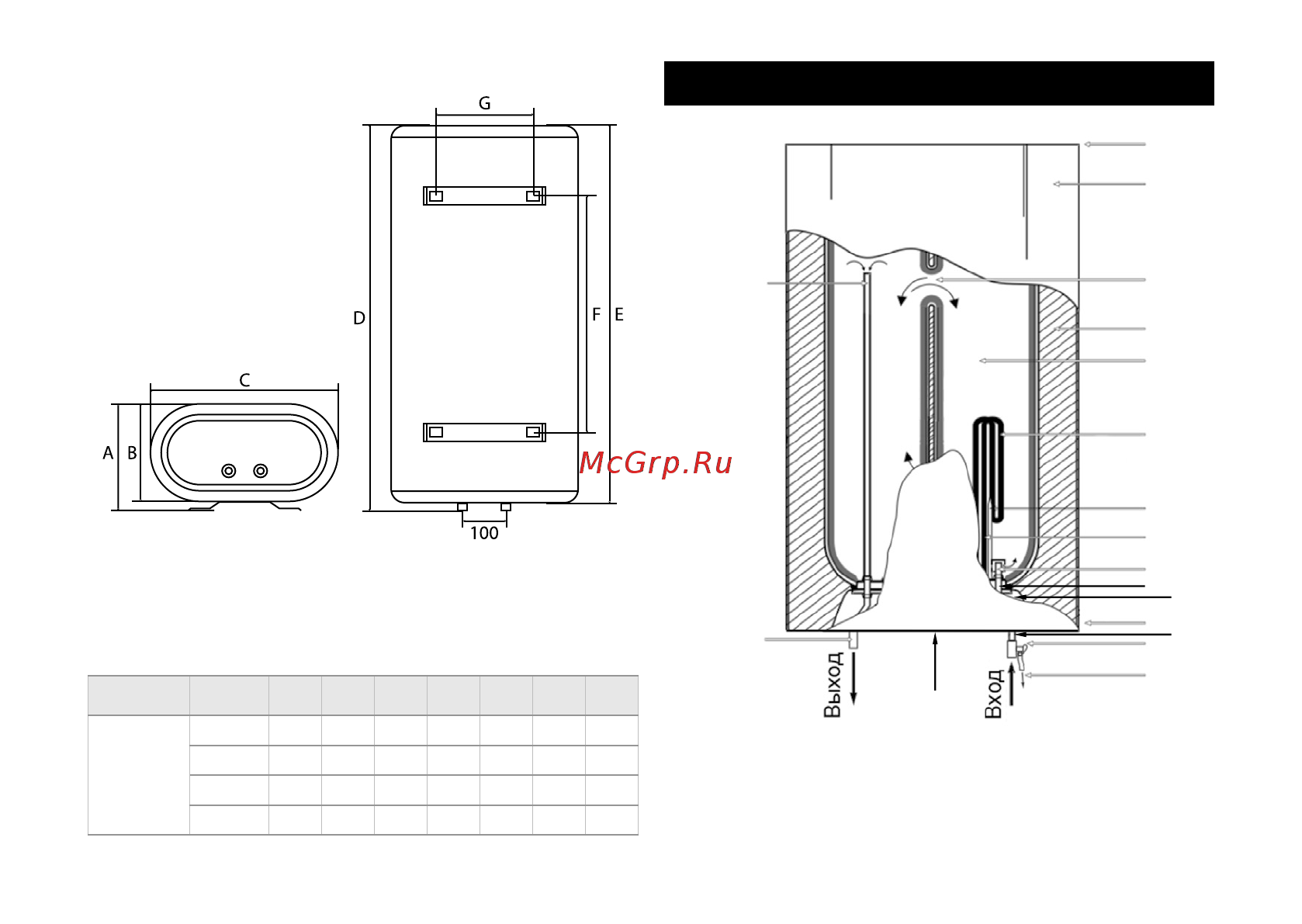

Размерные характеристики
Рис. 1
Размерные характеристики водонагревателя (в мм)
согласно рис. 1 приведены в таблице 2.
Таблица 2
Объем, л A B C D E F G
SWH FSP3
30 257,5 237,5 436 545 525 240 216
50 257,5 237,5 436 820 800 500 216
80 290 270 496 950 930 450 265
100 290 270 496 1160 1140 550 265
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
