www.timberk.com • электрический накопительный водонагреватель
7

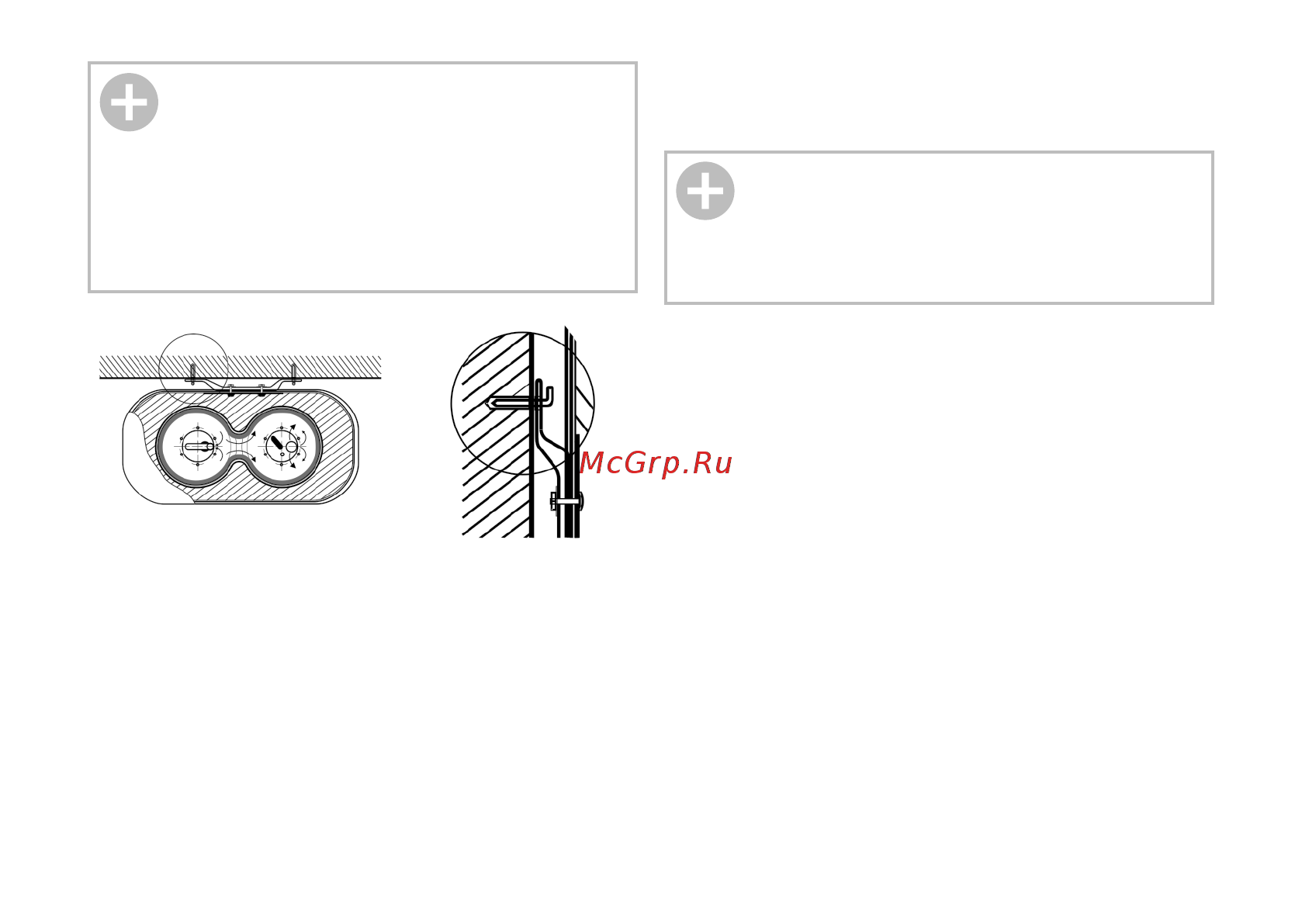

Вид сверху
Рис. 4Рис. 3
После того, как вы выбрали правильное место установ-
ки водонагревателя, определите точки для отверстий
под выбранный Вами крепёж (определяются в соответ-
ствии со спецификацией прибора, который вы выбра-
ли). Просверлите в стене два отверстия соответствую-
щей глубины с использованием сверла, подходящего
по размеру под крепёж, установите крепёж в отверстия
и затем повесьте на него электрический водонагрева-
тель (см. Рис. 3, 4).
* не входит в комплект поставки
ПРИМЕЧАНИЕ!
Водонагреватель является прибором, действующим та-
ким образом, что давление воды в водонагревателе, со-
ответствует давлению воды в водопроводной магистра-
ли. Если в магистрали давление превышает 0,8 МПа, то
следует смонтировать перед водонагревателем редук-
тор давления, чтобы давление не превышало 0,8 МПа.
Подключение к водопроводной магистрали
1. Водонагреватель подключается к водопроводной маги-
страли с давлением минимум 0,1 МПа, максимум 0,8 МПа.
2. Для подключения водонагревателя к водопроводной
магистрали применяются трубы диаметром G1/2.
3. Для предотвращения протечки при подсоединении
труб используйте резиновые уплотнительные проклад-
ки на резьбовых окончаниях труб.
4. На входной патрубок обозначенный голубым цветом
и стрелкой направления течения воды накрутите предо-
хранительный клапан так, чтобы течение воды совпада-
ло с направлением стрелки на корпусе клапана. На от-
верстие сброса давления предохранительного клапана
(см. рис. 6) оденьте дренажную трубку* для отвода воды
(возможно появление при нагревании) в канализацию
(трубку необходимо направить строго вниз и запреще-
но перегибать её).
5. Водонагреватель со смонтированным клапаном под-
ключите к водопроводной магистрали – в месте подве-
дения воды установите отсечной кран.
6. К выходному патрубку, обозначенному красным цве-
том, подсоедините желаемое количество точек потре-
бления.
Вид сбоку
ПРИМЕЧАНИЕ!
Электрический водонагреватель нельзя крепить на
стене до того, как вы убедитесь, что кронштейн уста-
новлен надёжно и прочно. В противном случае элек-
трический водонагреватель может упасть со стены,
что может привести к его повреждению и даже к се-
рьёзным происшествиям с причинением вреда здо-
ровью и получением травм. При определении точек
для отверстий под крепёж следует предусмотреть
свободное пространство между нижней частью во-
донагревателя и полом не менее 0,6 м.
