10
16. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ
Отрезная дисковая машина модели «КОРВЕТ 430»
Зав. № ______________ соответствует требованиям ТУ-4833-012-
44744687-2004, ГОСТ Р МЭК 1029-1, ГОСТ 14254, ГОСТ Р 51318.14.2-99, обеспечивающим безопасность жизни,
здоровья потребителей и охрану окружающей среды и признана годной к эксплуатации.
“____”________________200 г. __________ Входной контроль ”____”________________200 г. ___________
(дата изготовления) (штамп отк) (дата проверки) (штамп вк)
Дата продажи “___”_____________ 200 г. __________________ _________________
(подпись продавца) (штамп магазина)
17. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу электрических машин модели «Корвет» при соблюдении условий хранения,
правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по эксплуатации.
Гарантийный срок – 12 месяцев с дня продажи через розничную торговую сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации электрической
машины в период гарантийного срока. В случае нарушения работоспособности электрической машины в течение
гарантийного срока владелец имеет право на ее бесплатный ремонт.
В гарантийный ремонт принимается машина при обязательном наличии правильно и полностью
оформленного и заполненного гарантийного талона установленного образца на представленную для ремонта
машину с штампом торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов разборки,
или попытки разборки электрической машины.
3. Если неисправность электрической машины стала следствием нарушения условий хранения, попадания
внутрь
посторонних предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и
приспособлений, эксплуатация непредназначенным режущим инструментом, насадками, дополнительными
приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении корпуса
и его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка), например: пилки, пильные диски, пильные ленты, отрезные диски,
ножи, сверла, элементы их крепления, патроны сверлильные, цанги, буры, подошвы шлифовальных и ленточных машин,
фильтры и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: угольные щетки,
приводные ремни, сальники, защитные кожухи, направляющие и протяжные ролики, цепи приводные, резиновые
уплотнения и т.п. Замена их в течение гарантийного срока является платной услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца (услуга
платная);
- расходные материалы, например: лента шлифовальная, заточные, отрезные и шлифовальные круги и т.п.
Предметом гарантии не является неполная комплектация электрической машины, которая могла быть выявлена при
продаже. Претензии от третьих лиц не принимаются.
Электрическая машина в ремонт должна сдаваться чистой, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения
нормальной работы электрической машины, например: падение оборотов, изменение
шума, появление постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе – прекратить работу
и обратиться в Сервис - Центр «Корвет» или гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в гарантийных
мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание:
Техническое обслуживание электрических машин, проведение регламентных работ, регулировок, указанных в
руководстве по эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно
действующим расценкам Сервис - Центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _________________
дата подпись
Сервис-Центр “Корвет” тел./ факс (4732) 39-24-84 (многоканальный), добавочные номера 418, 412, 39-24-86,
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:ООО «Энкор-Инструмент-Воронеж»:394018,
Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
3

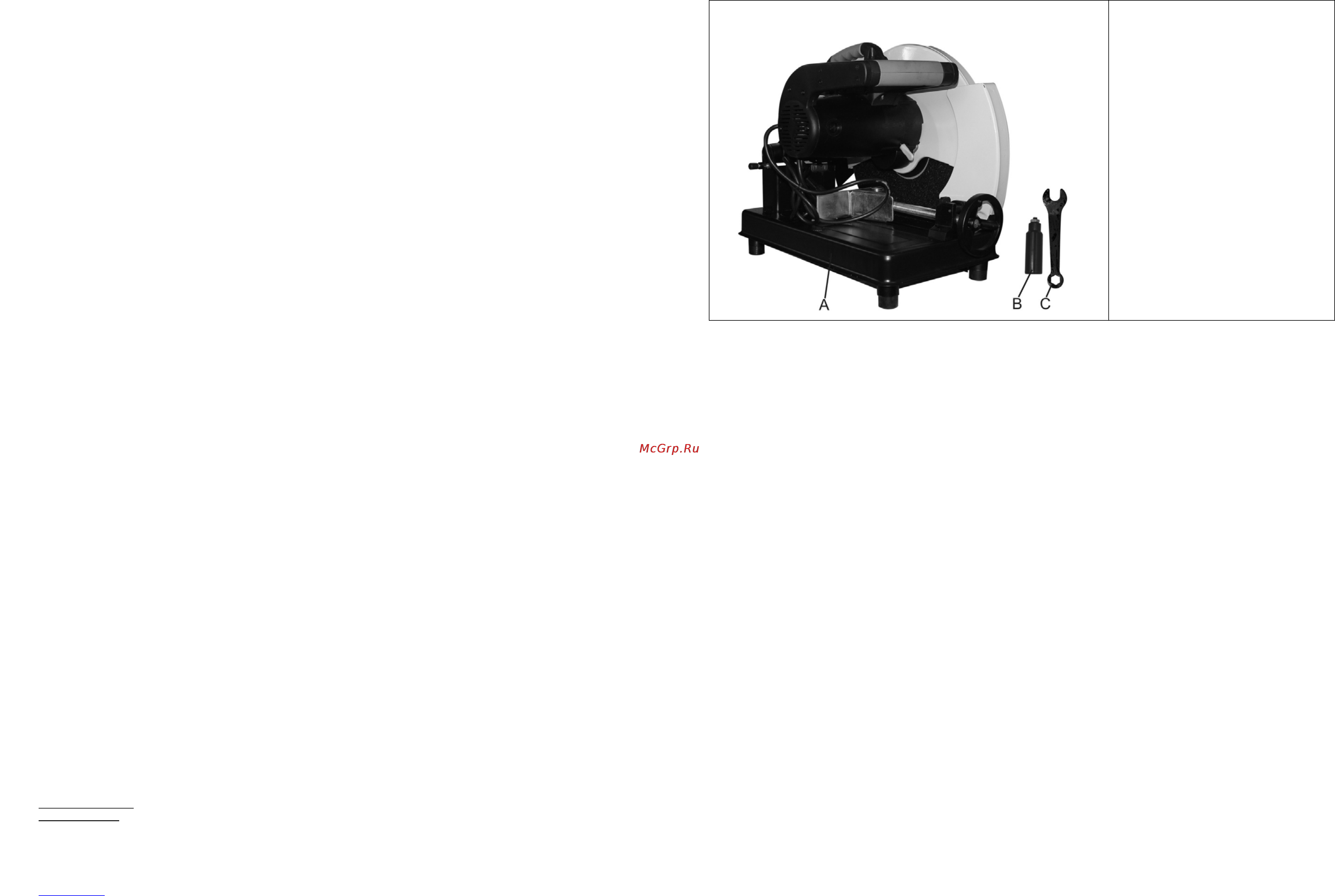

4. КОМПЛЕКТНОСТЬ
4.1. В комплект поставки входит:
Рис. 1
A. Машина 1 шт.
B. Ручка 1 шт.
C. Ключ 1 шт.
Руководство по эксплуатации 1экз.
Упаковка 1 шт.
КОД ДЛЯ ЗАКАЗА 20430
5. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
5.1. Общие указания по обеспечению безопасности при работе с машиной
ПРЕДУПРЕЖДЕНИЕ: не подключайте машину к сети питания до тех пор, пока внимательно не ознакомитесь с
изложенными в «Руководстве» рекомендациями и поэтапно не пройдете все пункты настройки и регулировки машины.
5.1.1. Ознакомьтесь
с Вашей машиной.
5.1.2. Правильно устанавливайте и всегда содержите в рабочем состоянии все защитные устройства.
5.1.3. Выработайте в себе привычку: прежде чем включать машину убедитесь в том, что все используемые при настройке
инструменты удалены с рабочего стола.
5.1.4. Место проведения работ с машиной должно быть ограждено. Содержите рабочее место в чистоте, не
допускайте
загромождения посторонними предметами. Не допускайте использование машины в помещениях со скользким полом, например,
засыпанном опилками или натертом воском
5.1.5. Запрещается работа машины в помещениях с относительной влажностью воздуха более 80%. Позаботьтесь о хорошем
освещении рабочего места и свободе передвижения вокруг машины.
5.1.6. Дети и посторонние лица должны находиться на безопасном расстоянии
от рабочего места. Запирайте рабочее помещение
на замок.
5.1.7. Не перегружайте машину. Ваша работа будет выполнена лучше и закончится быстрее, если Вы будете выполнять её так,
чтобы машина не перегружалась.
5.1.8. Используйте только соответствующие отрезные диски.
5.1.9. Одевайтесь правильно. При работе с машиной не надевайте излишне свободную одежду, перчатки, галстуки, украшения,
убирайте
назад длинные волосы. Они могут попасть в подвижные детали машины. Работайте в нескользящей обуви.
5.1.10. Всегда работайте в защитных очках: обычные очки таковыми не являются, поскольку не противостоят ударам; работайте
с применением наушников для уменьшения воздействия шума. При длительной работе рекомендуется использовать
виброзащитные рукавицы.
5.1.11. При отсутствии на рабочем месте эффективных систем
пылеудаления рекомендуется использовать индивидуальные
средства защиты дыхательных путей (респиратор), поскольку абразивная и металлическая пыль может вызывать аллергические
осложнения.
5.1.12. Надёжно закрепляйте заготовку. Для закрепления заготовки используйте тиски.
5.1.13. Контролируйте исправность деталей машины, правильность регулировки подвижных деталей, соединений подвижных
деталей, правильность установок под планируемые операции. Любая неисправная деталь должна немедленно ремонтироваться
или
заменяться.
Содержание
- Корешок 1 на гарантийный ремонт 2
- Корешок 2 2
- Схема сборки 3
- Уважаемый покупатель вы приобрели отрезную дисковую машину для металлообработки изготовленную в кнр под контролем российских специалистов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию отрезной дисковой машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования отрезной дисковой машины cодержание 1 общие указания 2 технические данные 3 распаковка 4 комплектность 5 указания по технике безопасности 5 общие указания по обеспечению безопасности при работе с машиной 5 дополнительные указания по обеспечению безопасности 6 подключение машины к источнику питания 6 электрические соединения требования к электрическому шнуру питания 6 требования при обращении с двигателем 7 устройство 8 транспортное положение 9 сборка 9 монтаж машины 9 установка машины 10 регулировка 10 регулировка угла резания 10 регулировка установки тисков 11 основные операции 12 замена отрезного диска 12 снятие отрезного диска 12 установка отрезн 3
- 1 общие указания 1 отрезная дисковая машина модели корвет 430 далее машина предназначена для резки в размер всех видов металла и их сплавов различного профиля абразивным отрезным диском кругом 1 машина предназначена для работы от однофазной сети переменного тока напряжением 220 в 10 частотой 50 гц 1 машина предназначена для эксплуатации в следующих условиях температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 1 если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения не включайте и не распаковывайте машину в течение 8 часов машина должна прогреться до температуры окружающего воздуха в противном случае она может выйти из строя при включении 1 приобретая машину проверьте ее работоспособность комплектность наличие гарантийных талонов в руководстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гарантийного срока при наличии на них даты продажи штампа магазина и разборчи 4
- 355 32 4
- Детали сборки 4
- Диаметр шпинделя мм 20 4
- Максимальный диаметр заготовки круглого сечения мм 100 90 4
- Максимальный размер заготовки квадратного сечения мм 100х100 90х90 4
- Максимальный размер заготовки прямоугольного сечения мм 130х105 90х105 4
- Масса кг 20 4
- Наибольший размер разрезаемого материала с применением отрезного диска наружным диаметром 355 мм наибольший размер разрезаемого материала с применением отрезного диска наружным диаметром 355 мм 4
- Номинальная потребляемая мощность вт 2000 4
- Номинальное напряжение питания в 220 22 4
- По электробезопасности машина модели корвет 430 соответствует ii классу защиты от поражения 2 по электробезопасности машина модели корвет 430 соответствует ii классу защиты от поражения электрическим током в связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться отдельным листом к руководству 3 распаковка 3 откройте коробку и извлеките машину и все комплектующие детали из коробки 3 проверьте комплектность 4
- Размеры отрезного диска наружный диаметр отрезного диска мм внутренний диаметр посадка отрезного диска мм 4
- Род тока переменный однофазный 4
- Таблица 1 наименование параметра значение параметра 4
- Таблица 2 вид заготовки угол резания 9 4
- Тип двигателя коллекторный 4
- Угол резания 4 4
- Угол резания град 45 90 4
- Частота вращения двигателя на холостом ходу мин 4
- Частота сети гц 50 4
