4
5.1.14. Содержите машину в чистоте, в исправном состоянии, правильно её обслуживайте.
5.1.15. Перед началом любых работ по настройке или техническому обслуживанию отсоедините вилку шнура питания
машины из розетки электросети.
5.1.16. Используйте только рекомендованные комплектующие. Соблюдайте указания, прилагаемые к комплектующим
деталям, узлам и механизмам. Применение несоответствующих комплектующих может стать причиной несчастного
случая.
5.1.17.
Не оставляйте машину без присмотра. Прежде чем покинуть рабочее место, выключите машину, дождитесь полной
остановки отрезного диска и отключите вилку шнура питания из розетки электросети.
5.2. Дополнительные указания по обеспечению безопасности
ОСТОРОЖНО: Начинайте работу с этой машиной только после того, как полностью соберёте и проверите её в
соответствие с указаниями данного
руководства по эксплуатации.
5.2.1. Перед первым включением машины обратите внимание на:
⎯ правильность сборки и надежность установки;
⎯ исправность защитного кожуха отрезного диска.
ВНИМАНИЕ! Прочтите надписи с предупреждающими указаниями на наклейках, расположенных на машине.
Держите руки вне области отрезного диска. Никогда не отрезайте заготовку, удерживая её руками без фиксации в
тисках.
Для исключения возможности поражения электрическим током не подвергайте машину воздействию
повышенной влажности.
5.2.2. Перед работой проверьте отрезной диск на наличие на нем трещин или повреждений. Отрезной диск с трещинами
или другими повреждениями следует немедленно заменить.
5.2.3. Не используйте машину вблизи легковоспламеняющихся жидкостей или газов.
5.2.4. Используйте только фланцы, предназначенные для этой машины.
5.2.5. Будьте осторожны, не повредите вал, фланцы (прежде всего, их монтажные поверхности), болты. Повреждение этих
деталей может привести к разрушению отрезного диска.
5.2.6. Убедитесь в том, что поворотное устройство тисков надёжно зафиксировано и не перемещается во время работы..
5.2.7. Перед началом работы уберите с поверхности стола опилки, лишние заготовки, обрезки и т.
д.
5.2.8. Проверьте и убедитесь в отсутствии других инородных тел в заготовке.
5.2.9. Перед включением убедитесь, что движению отрезного диска ничто не мешает, и отрезной диск имеет свободное
вращение.
5.2.10. Обратите внимание на то, чтобы отрезной диск не касался основания в нижнем положении.
5.2.11. Крепко удерживайте ручку машины. Помните, что в момент включения
и остановки (под воздействием изменения
центробежной силы) машина может самопроизвольно перемещаться.
5.2.12. Не отрезайте одновременно несколько заготовок.
5.2.13. Будьте особенно внимательны при отрезании больших, очень маленьких или неудобных заготовок. Используйте
дополнительные опорные поверхности (удлинители стола) при отрезании длинных заготовок, т. к. отрезанная часть
заготовки по завершении отрезания может опрокинуться с рабочего
стола.
При отрезании профилированных заготовок следите за тем, чтобы заготовка не могла сдвинуться и заклинить отрезной
диск.
5.2.14. Не прикасайтесь к отрезному диску во время его работы.
5.2.15. Перед включением убедитесь, что отрезной диск не касается поверхности заготовки.
5.2.16. Перед отрезанием заготовки включите машину и на холостом ходу проверьте, нет ли биения
отрезного диска.
Причиной этого может быть неправильный монтаж или плохая балансировка отрезного диска.
5.2.17. Перед началом выполнения работы подождите, пока отрезной диск достигнет максимальной скорости вращения.
5.2.18. Если Вам что-то показалось ненормальным в работе машины, немедленно прекратите её эксплуатацию.
5.2.19. Перед работой по обслуживанию или настройке всегда отключайте вилку электропровода машины
из розетки
электропитания и ждите полной остановки отрезного диска.
5.2.20. Всегда будьте внимательны, особенно при выполнении повторяющихся, монотонных операций. Не успокаивайтесь
ошибочным чувством безопасности.
5.2.21. Не применяйте диски без знака соответствия требованиям стандарта, никогда не устанавливайте абразивные
круги или иные, не соответствующие назначению машины съемные рабочие инструменты: это может стать причиной
тяжелой травмы.
5.2.22. Используйте отрезные диски, предназначенные для данной заготовки.
5.2.23. При резании заготовки необходимо помнить о максимальных возможностях машины (см. табл.2).
5.2.24. Не допускайте неправильной эксплуатации электропровода. Не тяните за электропровод при отсоединении вилки
от розетки. Оберегайте электропровод от нагревания, попадания на него масла или воды и от повреждения об
острые
кромки.
9

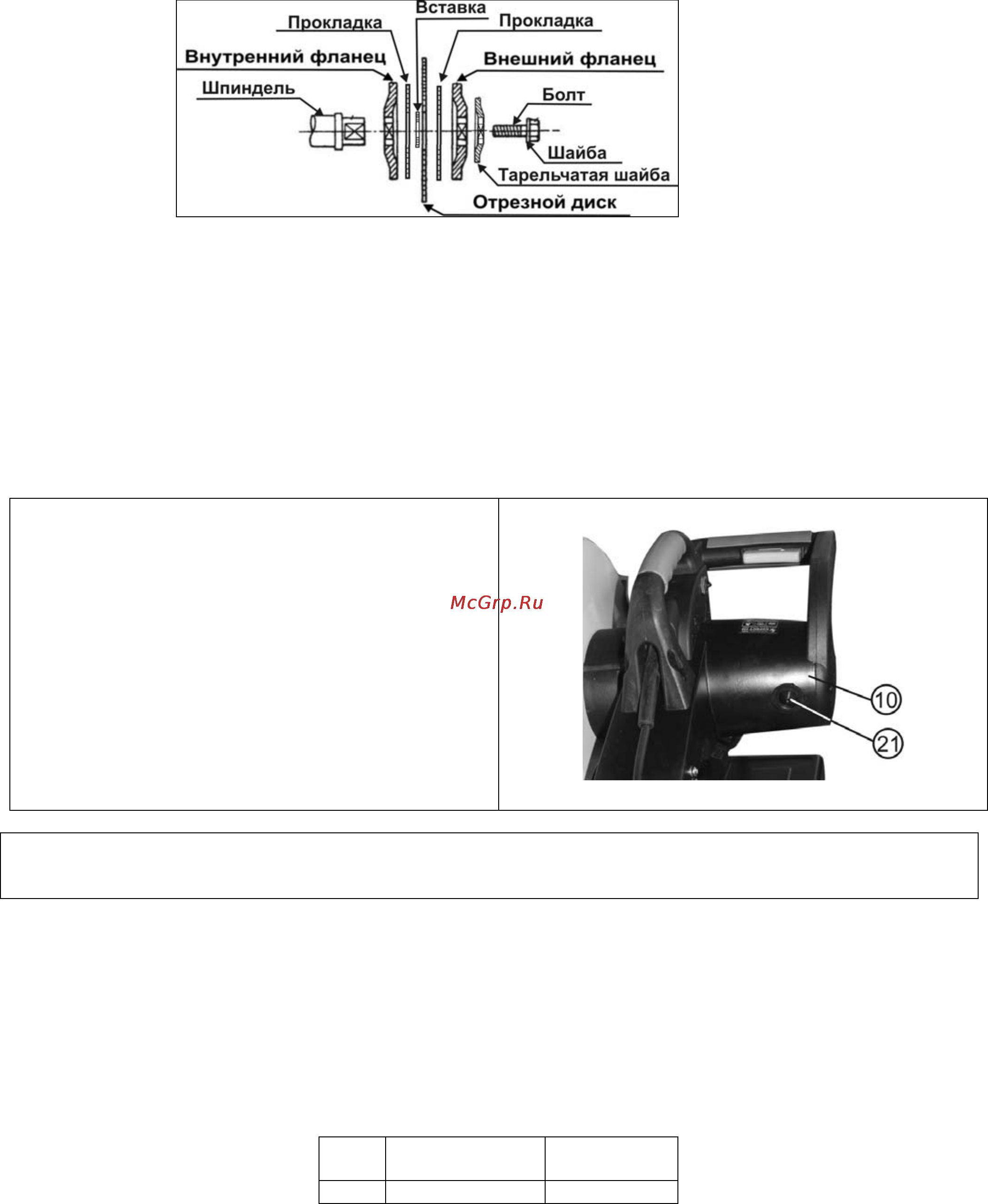

12.2. Установка отрезного диска (Рис.8,9,10)
Рис.10
Перед установкой отрезного диска на машину внимательно осмотрите его. На нём не должно быть сколов и трещин,
поверхности отрезного диска должны быть равными, сухими и чистыми.
12.2.1. Обеспечьте доступ к установке отрезного диска (14) (см.п.12.1.1). Установите отрезной диск (14) в соответствии с
обратной последовательностью разборки (см.п.12.1.2. и Рис.10), так
чтобы ответная часть внешнего фланца совместилась с
посадочной частью шпинделя.
12.2.2. Положение зафиксируйте, закрутив до определённого усилия болт (28). Чрезмерное усилие при закручивании болта (28)
может привести к разрушению отрезного диска (14), а недостаточное - к его проскальзыванию при нагрузке.
Помните, что отрезной диск весьма хрупкий. Крайне внимательно обращайтесь с отрезным диском, избегая его
ударов и
падений.
13. ЗАМЕНА ЩЁТОК (Рис.11)
13.1.
Заменяйте угольные щетки, когда они изношены
до 4,8 мм их длины. Щетки необходимо менять парами.
Замену щеток для безопасной и надежной работы
машины необходимо проводить специалисту.
Помните, что ремонт машины должен проводиться в
условиях сервисных центров, с использованием только
оригинальных запасных частей и расходных материалов.
Для осмотра и замены щеток необходимо на двух
противоположных сторонах электродвигателя (10)
выкрутить два щёткодержателя (21), извлечь щётки и при
необходимости заменить. Щетки необходимо менять
парами.
Рис.11
Для безопасной и надежной работы машины помните, что ремонт, обслуживание и регулировка машины
должны проводиться в условиях сертифицированных сервисных центров с использованием только
оригинальных запасных частей и расходных материалов
14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Перед началом любых ремонтных и сервисных работ убедитесь, что машина отключена из розетки.
14.1. Периодически удаляйте стружку и пыль из пылесборника (23), Рис.3, и со всех резьбовых и подвижных узлов и механизмов
машины.
14.2. По окончанию работы очистите машину. Смажьте машинным маслом ходовой винт тисков, неокрашенные поверхности
рабочего стола
и шарнирное соединение машины.
15. РЕКОМЕНДУЕМЫЕ ОТРЕЗНЫЕ ДИСКИ
Отрезные диски предназначены для различных отрезных и прорезных работ по металлу
Код
Внешний
диаметр (мм)
Внутренняя
посадка (мм)
25507 355 32
