8
11.5. Перед нажатием на кнопку включения (12) убедитесь, что свободному вращению отрезного диска (14) ничто не
мешает. Включение вращения отрезного диска (14) производится нажатием и последующим удерживанием кнопки
включения (12), расположенной на ручке (11). Во время вращения отрезного диска (14) оператор не должен находиться в
плоскости его вращения.
ВНИМАНИЕ: Крепко удерживайте ручку (11) машины. Помните, что
в момент включения и остановки под воздействием
изменения центробежной силы отрезного диска (14) машина может перемещаться
.

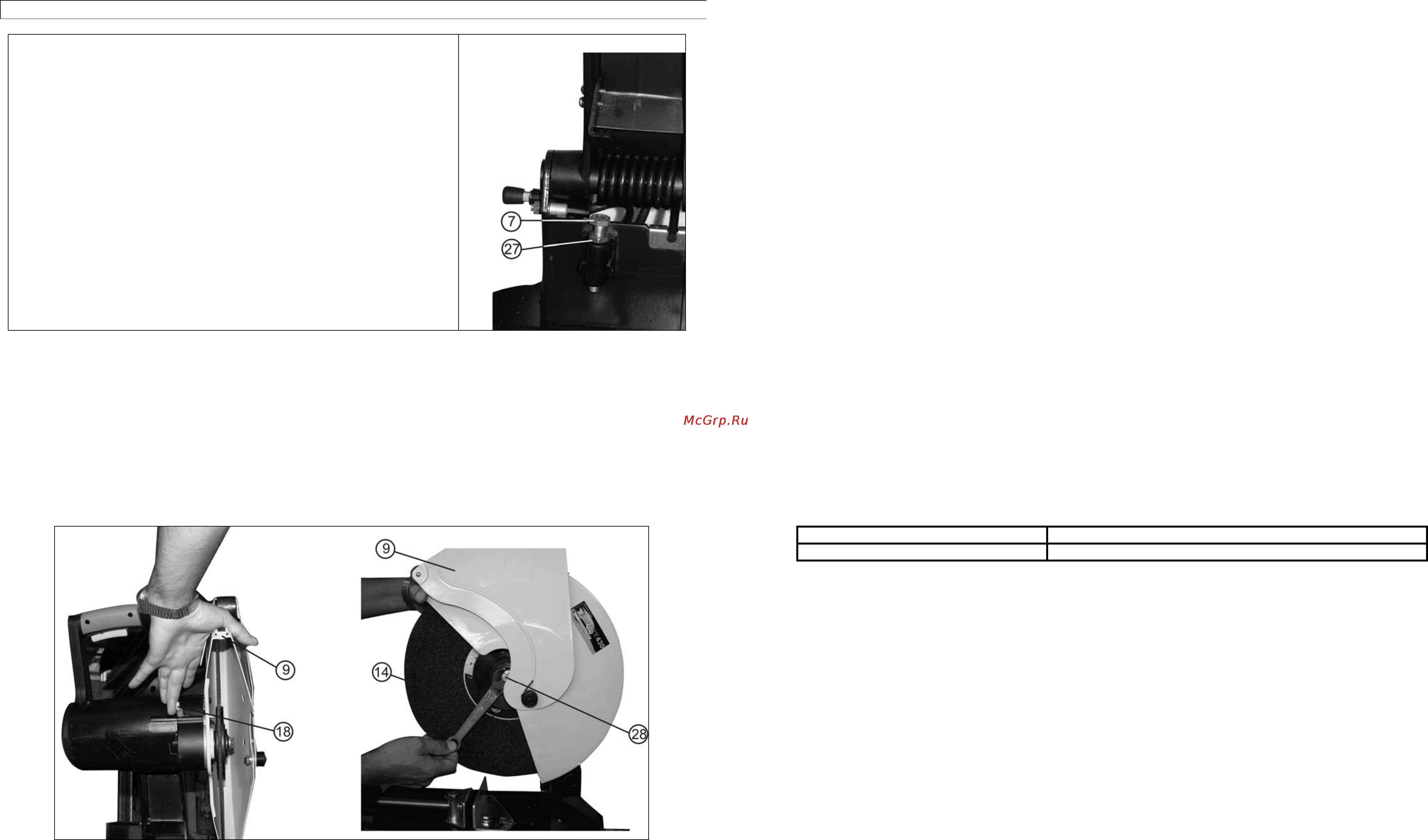

Рис.7
11.6. Перемещение отрезного диска (14) к заготовке и скорость подачи
резания производится ручным усилием оператора на ручку (11). Избыточное
давление (повышенная скорость подачи) на ручку (11) может привести к
разрушению отрезного диска (14) и повлечь за собой травму.
11.7. После окончания резания, удерживая машину за ручку (11) в нижнем
положении, отпустите кнопку включения (12), дождитесь
полной остановки
отрезного диска (14) и переведите ручку (11) в крайнее верхнее положение.
11.8. При установке определённой (фиксированной) глубины резания или
замене отрезного диска (14) установите и контргайкой (27) закрепите
регулировочный болт (7), Рис.7, в необходимом положении так, чтобы при
полностью опущенной ручке (11) отрезной диск (14) не касался рабочего
стола (1).
12. ЗАМЕНА ОТРЕЗНОГО ДИСКА
ПРЕДУПРЕЖДЕНИЕ: Перед снятием или установкой отрезного диска, прежде всего, убедитесь в том, что
машина отключена, и вилка шнура питания (23) отсоединена от питающей розетки.
12.1. Снятие отрезного диска (Рис.8,9,10 )
12.1.1. Удерживая левой рукой защитный кожух (9) в поднятом положении, рычагом (18) заблокируйте вращение
отрезного диска (14).
12.1.2. Гаечным ключом (см. комплект
поставки) против часовой стрелки открутите болт (28). Снимите тарельчатую
шайбу, внешний фланец, прокладку и отрезной диск, Рис.10.
Рис.8 Рис.9
5
5.2.25. Пыль, образующаяся от некоторых материалов, может быть опасной для здоровья. Всегда работайте в хорошо
вентилируемом помещении с использованием соответствующих средств защиты и удаления пыли. Используйте пылесборники
там, где возможно.
5.2.26. Избегайте неудобных положений рук, т. к. при внезапном соскальзывании одна или обе руки могут оказаться рядом с
отрезным
диском.
При работе необходимо следить за тем, чтобы обороты отрезного диска не падали более чем на 15-20%, чтобы двигатель не
перегружался, и отрезной диск в разрезе "не заедал".
6. ПОДКЛЮЧЕНИЕ МАШИНЫ К ИСТОЧНИКУ ПИТАНИЯ
6.1. Электрические соединения. Требования к электрическому шнуру питания
6.1.1. Для защиты электропроводки от перегрузок на щите подключения данной
линии необходимо применять плавкие
предохранители или автоматические выключатели на 16А.
6.1.2. Запрещается переделывать вилку, если она не входит в розетку. Квалифицированный электрик должен установить
соответствующую розетку.
6.1.3. При повреждении электрического шнура питания его должен заменить изготовитель или сертифицированный сервисный
центр.
6.2 Требования при обращении с двигателем
ВНИМАНИЕ! Для исключения опасности повреждения двигателя
регулярно очищайте двигатель от стружки и пыли.
Таким образом обеспечивается его беспрепятственное охлаждение.
ПРЕДУПРЕЖДЕНИЕ: не включайте машину до тех пор, пока до конца и внимательно не ознакомитесь с изложенными в
данном «Руководстве» рекомендациями, поэтапно не изучите все пункты настройки и регулировки машины и не усвоите работу
всех органов управления машины.
6.2.1.
Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите машину. Отсоедините вилку
электрического шнура питания машины от розетки, проверьте отрезной диск на свободное вращение. Если отрезной диск не
вращается свободно, включите двигатель ещё раз. Если двигатель всё ещё не вращается, попытайтесь по таблице возможных
неисправностей найти и устранить
возможную причину.
6.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:
- двигатель постоянно перегружается. (При частых заклиниваниях отрезного диска в заготовке или при частых запусках машины
двигатель может перегружаться.)
- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную работу
электродвигателя. Однако, при тяжёлой нагрузке необходимо, чтобы
на двигатель подавалось напряжение 220 В.
6.2.3. Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах, при перегрузках, пониженном
напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому всегда с помощью
квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и потребляемый машиной ток.
6.2.4. При большой длине и малом поперечном сечении
подводящих проводов на этих проводах происходит дополнительное
падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального функционирования этой машины
необходимо достаточное поперечное сечение подводящих проводов. Приведённые в таблице данные о длине подводящих
проводов относятся к расстоянию между распределительным щитом, к которому подсоединена машина, и вилкой штепсельного
разъёма машины. При
этом не имеет значения, осуществляется подвод электроэнергии к машине через стационарные
подводящие провода, через удлинительный кабель или через комбинацию (стационарный и удлинительный) кабелей.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм
2
Содержание
- Корешок 1 на гарантийный ремонт 2
- Корешок 2 2
- Схема сборки 3
- Уважаемый покупатель вы приобрели отрезную дисковую машину для металлообработки изготовленную в кнр под контролем российских специалистов по заказу ооо энкор инструмент воронеж перед вводом в эксплуатацию отрезной дисковой машины внимательно и до конца прочтите настоящее руководство по эксплуатации и сохраните его на весь срок использования отрезной дисковой машины cодержание 1 общие указания 2 технические данные 3 распаковка 4 комплектность 5 указания по технике безопасности 5 общие указания по обеспечению безопасности при работе с машиной 5 дополнительные указания по обеспечению безопасности 6 подключение машины к источнику питания 6 электрические соединения требования к электрическому шнуру питания 6 требования при обращении с двигателем 7 устройство 8 транспортное положение 9 сборка 9 монтаж машины 9 установка машины 10 регулировка 10 регулировка угла резания 10 регулировка установки тисков 11 основные операции 12 замена отрезного диска 12 снятие отрезного диска 12 установка отрезн 3
- 1 общие указания 1 отрезная дисковая машина модели корвет 430 далее машина предназначена для резки в размер всех видов металла и их сплавов различного профиля абразивным отрезным диском кругом 1 машина предназначена для работы от однофазной сети переменного тока напряжением 220 в 10 частотой 50 гц 1 машина предназначена для эксплуатации в следующих условиях температура окружающей среды от 1 до 35 с относительная влажность воздуха до 80 при температуре 25 с 1 если машина внесена в зимнее время в отапливаемое помещение с улицы или из холодного помещения не включайте и не распаковывайте машину в течение 8 часов машина должна прогреться до температуры окружающего воздуха в противном случае она может выйти из строя при включении 1 приобретая машину проверьте ее работоспособность комплектность наличие гарантийных талонов в руководстве по эксплуатации дающих право на бесплатное устранение заводских дефектов в период гарантийного срока при наличии на них даты продажи штампа магазина и разборчи 4
- 355 32 4
- Детали сборки 4
- Диаметр шпинделя мм 20 4
- Максимальный диаметр заготовки круглого сечения мм 100 90 4
- Максимальный размер заготовки квадратного сечения мм 100х100 90х90 4
- Максимальный размер заготовки прямоугольного сечения мм 130х105 90х105 4
- Масса кг 20 4
- Наибольший размер разрезаемого материала с применением отрезного диска наружным диаметром 355 мм наибольший размер разрезаемого материала с применением отрезного диска наружным диаметром 355 мм 4
- Номинальная потребляемая мощность вт 2000 4
- Номинальное напряжение питания в 220 22 4
- По электробезопасности машина модели корвет 430 соответствует ii классу защиты от поражения 2 по электробезопасности машина модели корвет 430 соответствует ii классу защиты от поражения электрическим током в связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в конструкцию и комплектность при необходимости информация об этом будет прилагаться отдельным листом к руководству 3 распаковка 3 откройте коробку и извлеките машину и все комплектующие детали из коробки 3 проверьте комплектность 4
- Размеры отрезного диска наружный диаметр отрезного диска мм внутренний диаметр посадка отрезного диска мм 4
- Род тока переменный однофазный 4
- Таблица 1 наименование параметра значение параметра 4
- Таблица 2 вид заготовки угол резания 9 4
- Тип двигателя коллекторный 4
- Угол резания 4 4
- Угол резания град 45 90 4
- Частота вращения двигателя на холостом ходу мин 4
- Частота сети гц 50 4
