6

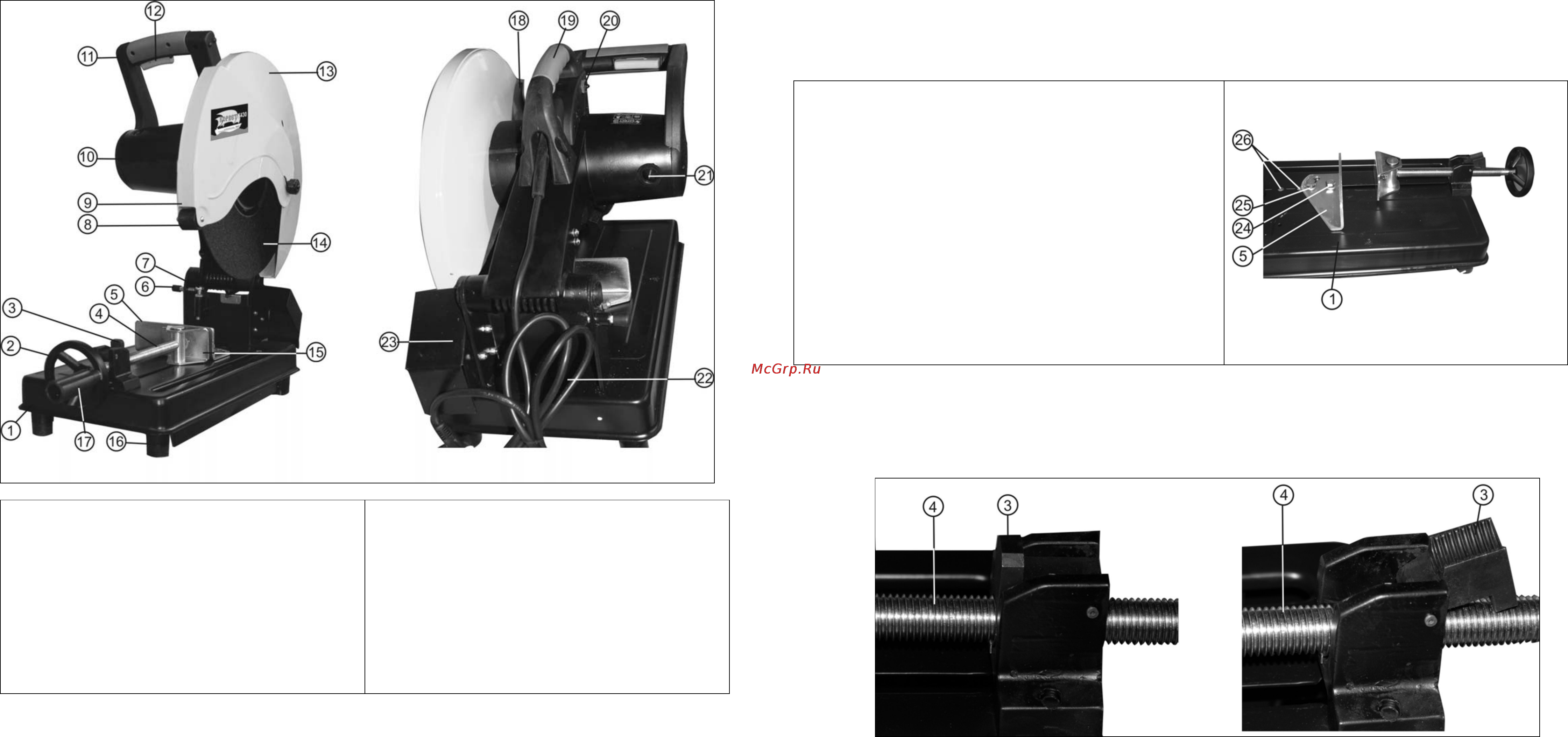

7. УСТРОЙСТВО Рис. 2,3
Рис.2 Рис.3
1. Рабочий стол (станина)
2. Маховик
3. Полугайка
4. Винт ходовой
5. Губки тисков (поворотные)
6. Стопор
7. Регулировочный болт
8. Ролик
9. Защитный кожух (подвижный)
10. Электродвигатель
11. Ручка (рабочая)
12. Кнопка пуска
13. Защитный кожух
14. Отрезной диск (круг отрезной)
15. Губки тисков (подвижные)
16. Опора
17. Ручка (маховика)
18. Рычаг (блокировки шпинделя)
19. Ручка (транспортная)
20. Кнопка (
сброса теплового реле)
21. Щёткодержатель
22. Шнур (электропитания машины)
23. Кожух (пылесборник)
8. ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ (Рис.2,3)
ПРЕДУПРЕЖДЕНИЕ: Прежде всего, убедитесь в том, что машина отключена от сети.
8.1. При транспортировке и перемещении машины ручка (11) полностью опускается, и нижнее положение фиксируется
стопором (6). Перемещение машины производится, непосредственно за транспортную ручку (19).
9. СБОРКА
9.1. Монтаж машины
9.1.1. Установите и закрепите ручку (17) на маховике (2), как показано на Рис.2;3.
9.2. Установка машины
9.2.1. Установите машину на ровной и устойчивой поверхности, рассчитанной на вес машины с учётом обрабатываемой
заготовки.
7
10. РЕГУЛИРОВКА
Машина точно отрегулирована на заводе - изготовителе, но при транспортировке точность установок регулировочных винтов
может нарушиться.
ВНИМАНИЕ: Перед регулировкой узлов и механизмов машины отсоедините вилку шнура электропитания (21) от
питающей розетки
, Рис.3.
10.1. Регулировка
у
гла резания (Рис. 2,4)
10.1.1. Отключите машину (отсоедините вилку шнура от питающей
розетки), ослабьте два установочных болта (24 и 25).
10.1.2. Совместите отметку на рабочем столе (1) с выбранным
показанием шкалы на поворотных губках тисков (5).
10.1.3. Закрепите губки тисков (5), закрутив до определённого
усилия установочные болты (24 и 25).
10.1.4. Выполните пробное резание, произведите инструментальное
измерение результата.
10.1.5. При необходимости
повторите регулировку, для чего
опустите ручку (11), Рис.2, установите между плоскостью губок
тисков (5) и отрезным диском (14) угольник, угломер, шаблон или
образец и отрегулируйте необходимый угол резания.
10.2. Регулировка установки тисков (Рис.4)
10.2.1. При использовании заготовок различной конфигурации и
профиля предусмотрены два крепёжных отверстия (26) для
ступенчатой переустановки поворотных губок тисков (5).
Рис.4
11. ОСНОВНЫЕ ОПЕРАЦИИ (Рис.2,3)
В интересах Вашей безопасности всегда держите защитные кожухи (9 и 13) в исправном состоянии. При любой
неисправности их следует немедленно заменить.
11.1. С помощью этой машины можно произвести разрез заготовки под углом от 45° до 90° градусов, для чего необходимо
выполнить пункт 10.1.
Рис.5 Рис.6
11.2. Как показано на Рис.5, откиньте полугайку (3), переместите ходовой винт (4) в положение, достаточное для установки
заготовки. Установите заготовку и, как показано на Рис.6, опустите полугайку (3). Вращая до определённого усилия маховик (2)
за ручку (17), надёжно закрепите заготовку. При использовании длинных заготовок обеспечьте надёжную фиксированную опору
по всей длине заготовки.
11.3. Во избежание
травм и поломки отрезного диска (машины), особенно на финишной стадии резания, обеспечьте надёжное
фиксированное положение не зажатой в тисках машины части заготовки.
11.4. При работе с заготовками непрямоугольного профиля используйте бруски, вставки и накладки для надёжного
закрепления и исключения деформации профиля заготовки в губках тисков (5 и 15).
ВНИМАНИЕ: Перед включением вилки шнура
питания машины в розетку, всегда удостоверяйтесь, что кнопка
включения (12) правильно действует и возвращается в позицию «Выкл.» при её отпускании.
