- установить регулятором (рис.1 поз.1) необходимый расход ЛКМ для окраски.

После окончания окраски:

- установить регулятор расхода на минимум;

- перевести перепускной клапан в положение «дренаж»;

- выключить двигатель - выключатель в положение «Off».

2. Использование по назначению

Внимание! Подготовку аппарата к работе проводить при отключённом от

сети кабеле питания.

2.1 Подготовка инструмента к использованию

Аппарат поставляется полностью собранным, за исключением шланга высокого дав-

ления и краскораспылителя.

Перед началом работы необходимо:

- установить аппарат на ровную твёрдую поверхность на месте работы;

- подключить к выходному штуцеру (рис.1 поз.4) плунжерного насоса шланг высоко-

го давления (шланг необходимо полностью распрямить);

- подключить краскораспылитель (пистолет-распылитель) к шлангу высокого давле-

ния;

- установить рядом с аппаратом ёмкость с распыляемым материалом, следя за тем,

чтобы в неё, при работе не попадали пыль, строительный мусор и т.п.;

- опустить в ёмкость, заполненную не более чем на ¾ объёма, всасывающую трубку с

фильтром и стравливающую трубку.

2.2 Использование по назначению

2.2.1 Настройка аппарата и краскораспылителя:

- подключить аппарат к сети питания;

- включить аппарат в работу, как указано в п.1.9;

- при положении перепускного клапана «дренаж», переключить флажок сопла писто-

лета-распылителя в положение «промывка» (стрелкой к рукоятке), как показано на рис.2,

опробовать работу рычага распылителя, направив струю ЛКМ в ёмкость.

Переключив перепускной клапан и флажок сопла пистолета-распылителя (поворо-

том на 180°) в положение «распыление» начать окраску.

Пистолет-распылитель оборудован рычагом фиксации курка в рабочем положении

распыление

промывка

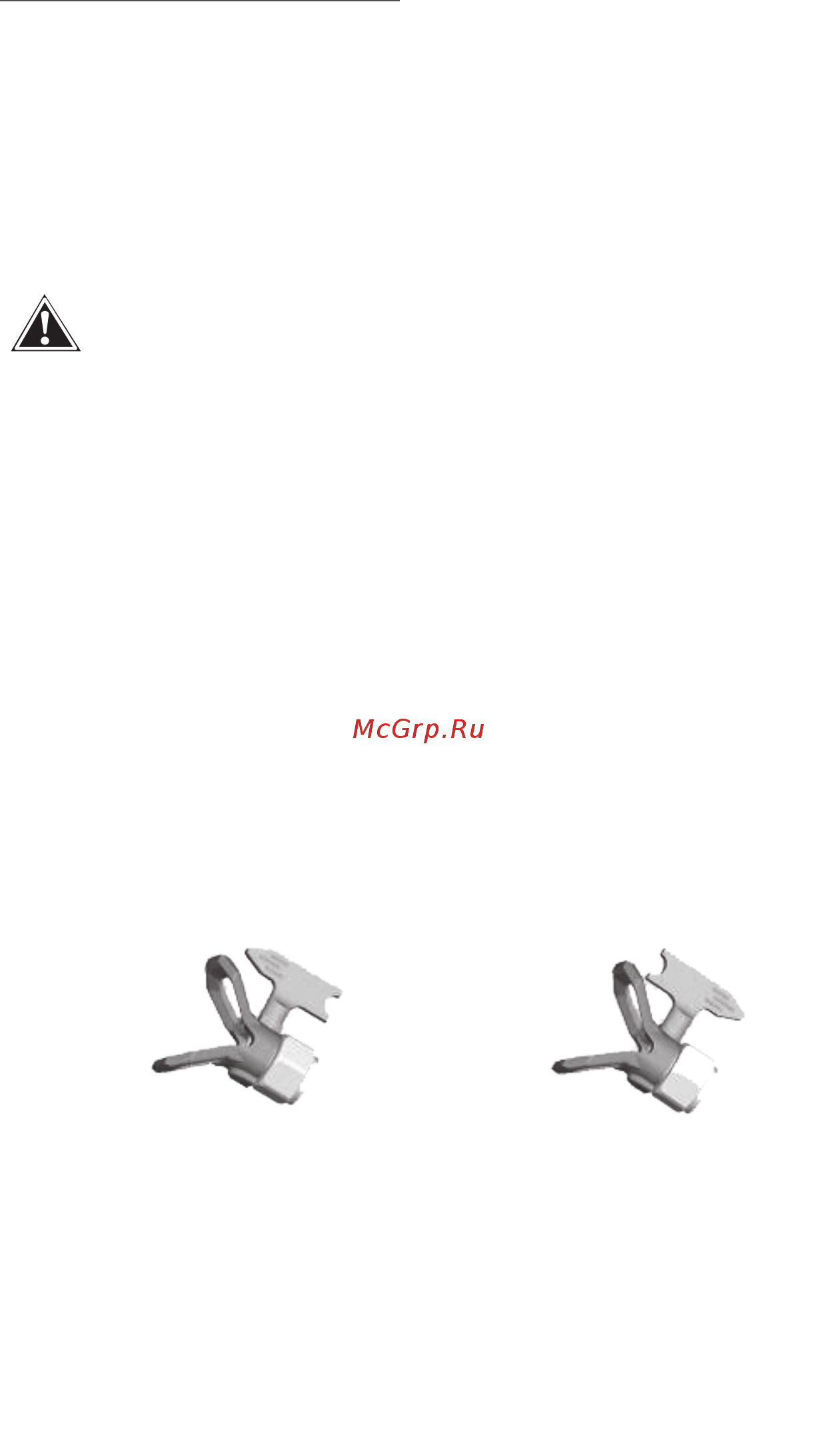

рис. 2
