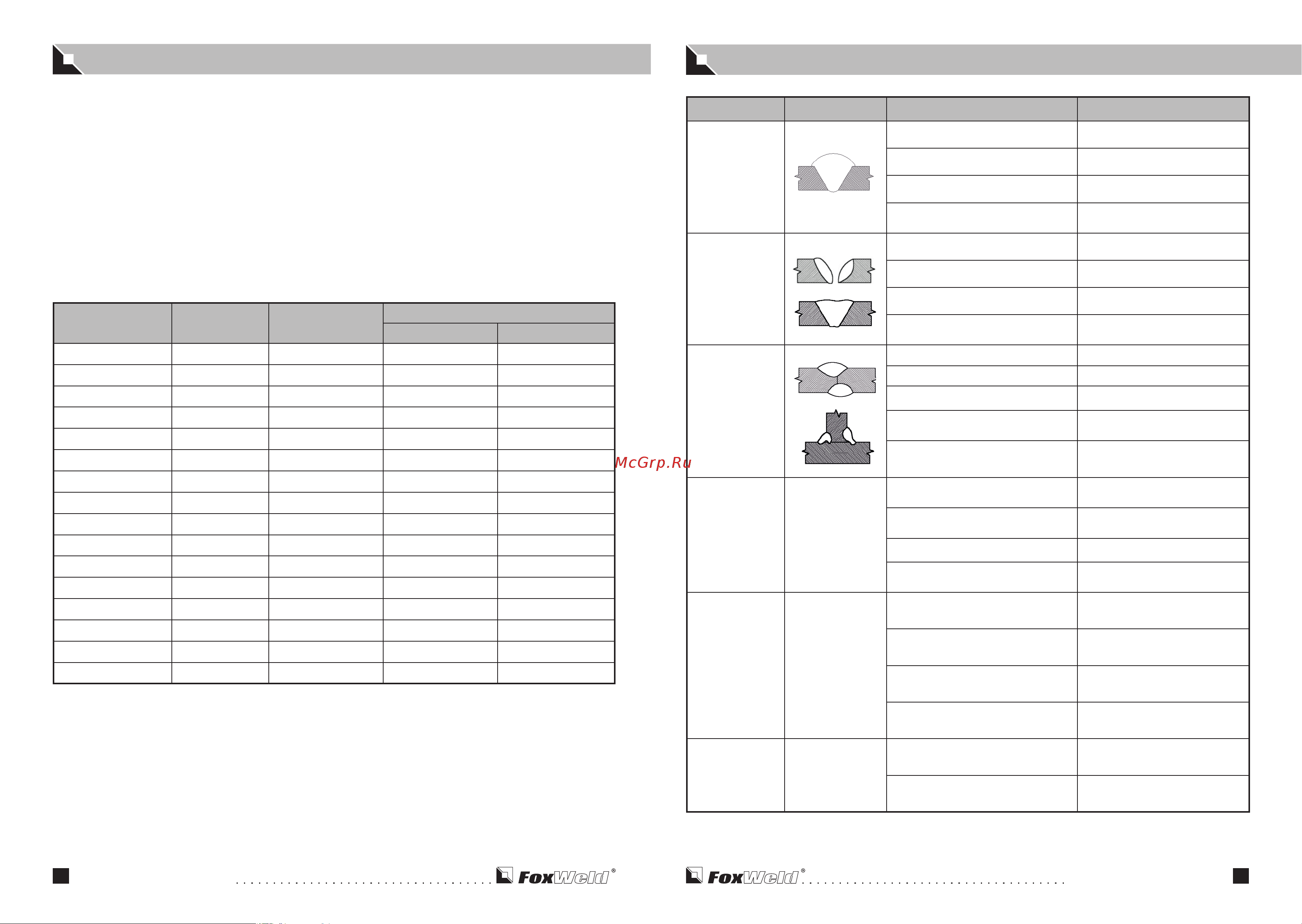

Руководство по эксплуатации
Руководство по эксплуатации
15 16
РЕЖИМ СТРОЖКИ УГОЛЬНЫМ ЭЛЕКТРОДОМ
При использовании аппарата для угольной строжки, подключите изделие кабелем «массы»
к силовому разъёму со знаком "+" источника тока, а горелку с угольным электродом - к
разъёму со знаком "-". К горелке с электродом подключите источник сжатого воздуха 0,4-
0,6 МПа. Аппарат готов к работе.
Строжка угольным электродом представляет собой метод, при котором металл,
расплавленный сварочной дугой, выдувается струей сжатого воздуха.
Строжка используется для обработки большинства металлов, таких как сталь,
нержавеющая сталь, чугун, никель, медь, магний и алюминий.
Угольные электроды для строжки бывают двух видов круглые и плоские (см. таблицу
внизу). Форма электрода выбирается в зависимости от необходимых технологических
задач.
Длину электродного стержня во время строжки сохранять приблизительно равной 80-100 мм.
• ТАБЛИЦА РАЗМЕРОВ УГОЛЬНЫХ ЭЛЕКТРОДОВ И ПАРАМЕТРОВ СТРОЖКИ
Размеры, мм Ток, А
Удаление металла,
г/см
Канавка
Ширина, мм Глубина, мм
4,0х305 150-200 10 6-8 3-4
5,0х305 200-250 12 7-9 3-5
6,35х305 300-350 18 9-11 4-6
8,0х305 400-450 33 11-13 6-9
10,0х305 500-550 49 13-15 8-12
6,35х510 300-350 18 9-11 4-6
8,0х510 400-450 33 11-13 6-9
10,0х510 500-550 49 13-15 8-12
10,0х455 500-550 49 13-15 8-12
13,0х455 700-900 89 16-18 9-13
16,0х455 1000-1200 105 20-22 10-14
19,0х455 1200-1400 148 24-26 17-21
4х15х305 200-250 29 6-8 8-10
4х20х305 250-300 32 6-8 12-14
5х15х305 350-400 45 7-9 8-10
5х20х305 450-500 67 7-9 12-14
ДЕФЕКТ ОСОБЕННОСТЬ ПРИЧИНЫ МЕРЫ ПО УСТРАНЕНИЮ
Наплывы с
лицевой стороны
шва
Вылет проволоки очень большой Уменьшите вылет проволоки
Разделка кромок очень маленькая Увеличьте разделку кромок
Напряжение дуги очень маленькое Увеличьте напряжение дуги
Неправильное положение конца
проволоки
Отрегулируйте положение конца
проволоки
Прожоги и
несплавления
Сварочный ток очень большой Уменьшите сварочный ток
Скорость сварки очень маленькая Увеличьте скорость сварки
Зазор между деталями очень большой Уменьшите зазор между деталями
Недостаточное количество или
неравномерная подача флюса
Отрегулируйте подачу флюса
Недостаточное
проплавление
Сварочный ток очень маленький Увеличьте сварочный ток
Скорость сварки очень большая Уменьшите скорость сварки
Напряжение дуги очень большое Уменьшите напряжение дуги
Неправильное положение конца
проволоки
Отрегулируйте положение конца
проволоки
Нестабильность сети электропитания
Переключитесь на другую сеть
питания;
Поры
Цепочка пор;
Пористость в
центре шва;
Скопления пор
Свариваемые детали плохо очищены
Очистите кромки свариваемых
деталей
Сварочная проволока не очищена от
ржавчины
Замените или очистите сварочную
проволоку
Влажный флюс Замените или прокалите флюс
Неправильное сочетание «проволока-
флюс»
Используйте нужное сочетание
«проволока-флюс»
Трещины
Вертикальные или
горизонтальные по
линии сплавления;
В корне шва при
двусторонней
сварке
Свариваемые детали плохо очищены
Очистите кромки свариваемых
деталей
Слишком большая скорость
охлаждения (для легированных сталей)
Примените технологические меры
Свариваемые детали из стали с плохой
свариваемостью
Примените технологические меры
Неправильное сочетание «проволока-
флюс»
Используйте нужное сочетание
«проволока-флюс»
Шлаковые
включения
При многопроходной сварке не
отделяется шлаковая корка
Удаляйте шлаковую корку при
многопроходной сварке
Неправильное положение конца
проволоки
Отрегулируйте положение конца
проволоки
ВИДЫ ДЕФЕКТОВ ШВОВ ПРИ СВАРКЕ ПОД ФЛЮСОМ SAW И ПРИЧИНЫ ИХ
ВОЗНИКНОВЕНИЯ
