Kranzle Profi 195 TS T [43/44] Электросхема
![Kranzle Profi 195 TS T [43/44] Электросхема](/views2/1119823/page43/bg2b.png)
43
Включатель/выключатель
с защитой от перегрузки
на 8,5 Ампер
Расцепитель
максимального
тока
Питающая линия через
CEE 4 x 1,5 mm
2
,
400 V / 50 Hz
Двигатель насоса
3 x 400 V / 50 Hz
Реле давления
Включатель/выключатель
с защитой от перегрузки
на 14,5 Ампер
Реле давления
Двигатель насоса
230 V / 50 Hz
Питающая
линия через
3 x 1,5 mm
2
,
230 V / 50 Hz

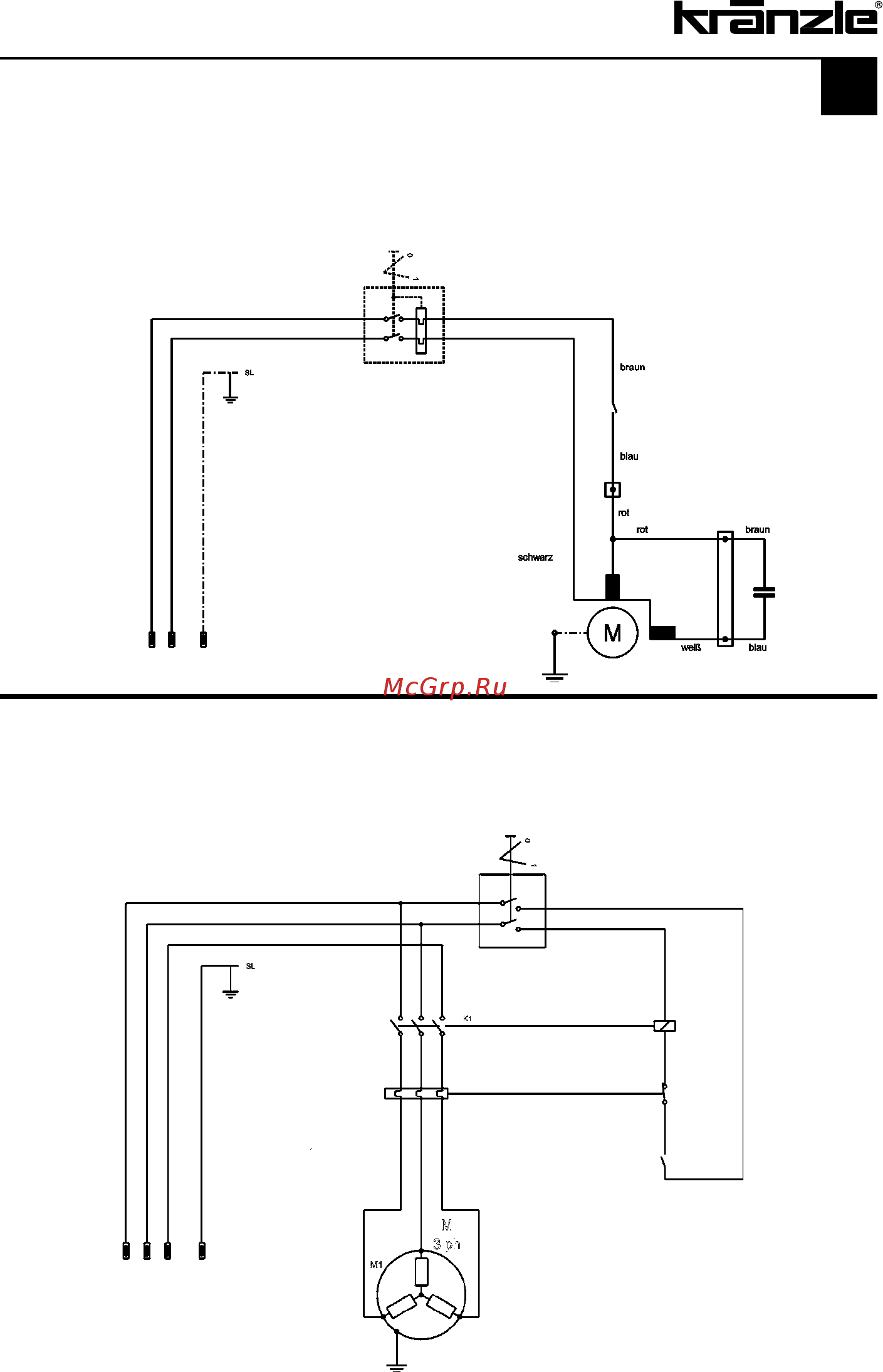

Электросхема
Kränzle Profi 160 TS T,
Kränzle Profi 195 TS T,
230 V, 50 Hz
Электросхема
Kränzle Profi 175 TS T,
Kränzle Profi 15/120 TS T,
400 V, 50 Hz
Контактор
