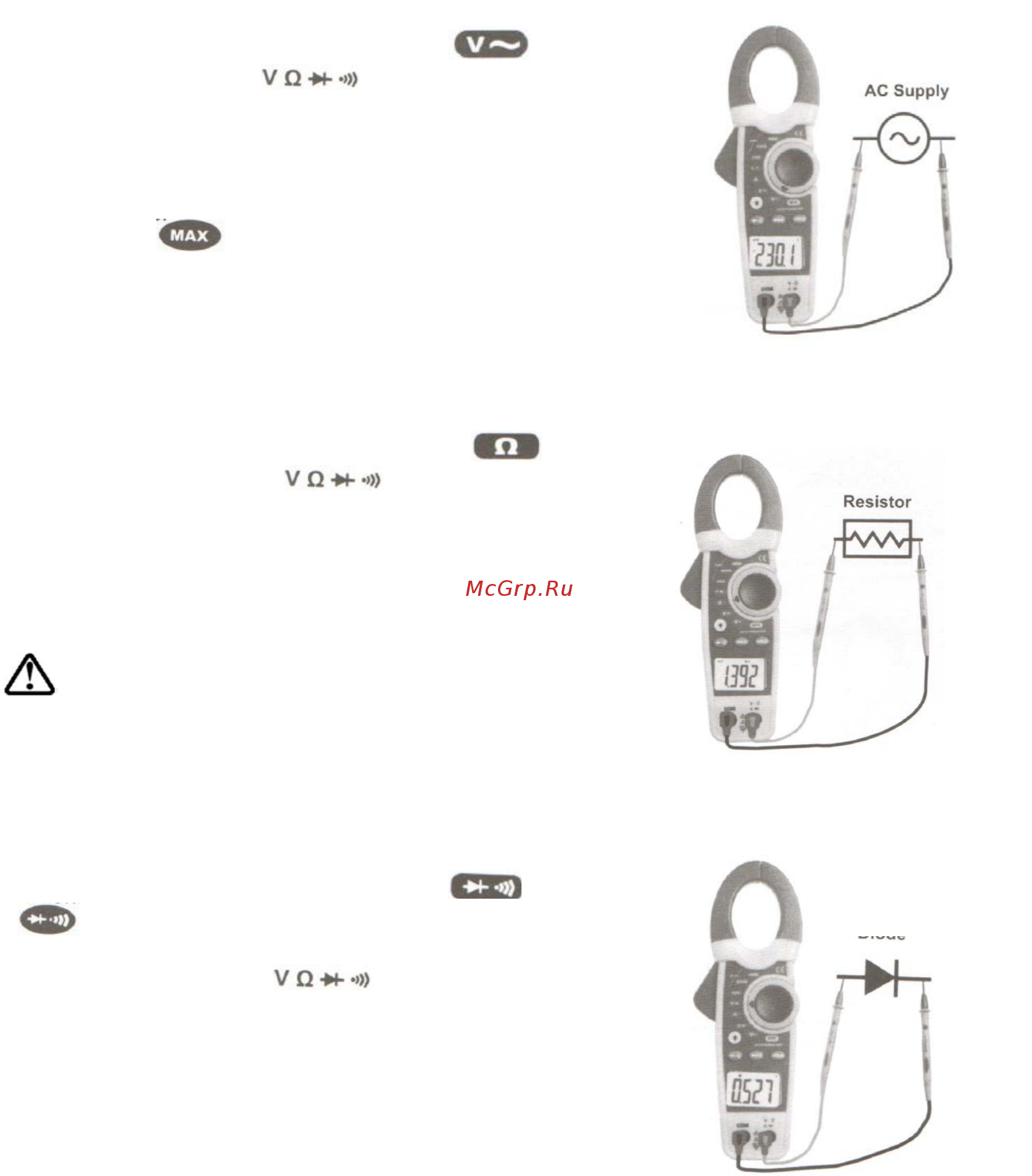

8. ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
1.Установите функциональный переключатель в положение
.
2.Вставьте красный контрольный вывод в
терминал ввода, а черный
контрольный вывод в терминал ввода COM.
3.Соедините другой конец контрольных выводов с проверяемой цепью. Снимите
показания на дисплее
Примечание: • Устройство по умолчанию установлено в режим «Auto Range»
(автоматический диапазон)
• Нажатие кнопки
разрешает пользователю записывать
максимальные показания диапазона напряжения АC. Подробные инструкции по
использованию кнопки «MAX» Hold см. на странице 13.
9. ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
1.Установите функциональный переключатель в положение
.
2.Вставьте красный контрольный вывод в
терминал ввода, а
черный контрольный вывод в терминал ввода COM.
3.Соедините другой конец контрольных выводов с проверяемой цепью.
Снимите показания на дисплее.
Примечание: • Устройство по умолчанию установлено в режим «Auto Range»
(автоматический диапазон)
• ПРЕДУПРЕЖДЕНИЕ прежде, чем осуществлять
измерение сопротивление, убедитесь, что в проверяемой
цепиensure отсутствует напряжение.
10. ПРОВЕРКА ДИОДОВ
1.Установите функциональный переключатель в положение
.
2.Нажмите кнопку
, чтобы выбрать диапазон проверки диодов. Устройство
автоматически принимает значение проверки диодов по умолчанию.
3. Вставьте красный контрольный вывод в
терминал ввода, а черный
контрольный вывод в терминал ввода COM.
4.Соедините другой конец контрольных выводов с проверяемой цепью. Снимите
показания на дисплее.
Примечание:
• Проверка диодов используется для проверки диодов, кристаллических
триодов, тринисторов (SCR) и других полупроводниковых элементов.
• Во время проверки ток посылается через полупроводниковое соединение, затем измеряет перепад
напряжения в соединении.
• Нормальное состояние падение напряжения в режиме прямого тока (прямое смещение) для кремниевого
диода – от 0.4В до 0.9В. Показания, которые выше обозначенных, указывают на то, что диоды
неисправны. Нулевое показание обозначает зашунтированный диод.
• Измените соединение контрольных выводов (обратное смещение) поперек диодов. На дисплее будет
выведено «OL», если диоды исправны. Любые другие показания являются короткозамкнутыми или
омическими (дефектными)
