Русский
Система домашнего кинотеатра для
дисков Blu-ray BDX-610
Руководство по подключению
Система домашнего кинотеатра для дисков Blu-ray Yamaha BDX-610 поможет добиться
великолепного качества звучания. Следуя руководству по подключению можно мгновенно
установить систему домашнего кинотеатра и наслаждаться непревзойденным качеством
воспроизведения музыки и фильмов. Руководство состоит из трех разделов. В первом разделе
описываются инструкции по расположению и подключению колонок/антенны. Во втором
разделе описывается способ подключения ресивера для дисков Blu-ray и телевизора. А в третьем
- способ подключения iPod и iPhone. Полную информацию об аппарате и мерах
предосторожности см. в инструкции по эксплуатации.
Предупреждение. Перед выполнением описанных инструкций отсоедините все
компоненты от розеток питания переменного тока.
Прочитайте описание следующих мер предосторожности перед использованием аппарата. Yamaha не
несет ответственность за любые повреждения и (или) травмы, вызванные несоблюдением приведенных
ниже мер предосторожности.
1. Для обеспечения наилучшего результата, пожалуйста, внимательно изучите данную инструкцию. Храните
ее в безопасном месте для дальнейшего использования.
2. Данные колонки устанавливайте в прохладном, сухом, чистом месте – подальше от окон, источников тепла,
источников чрезмерной вибрации; избегайте пыльных, влажных и холодных мест. Избегайте установки
возле источников электрического шума (например, трансформаторов и моторов). Для предотвращения
по
ж
ара или поражения электрическим током не подвергайте колонки воздействию дождя или воды.
3. Для предотвращения деформирования или обесцвечивания корпуса не подвергайте колонки воздействию
прямых солнечных лучей или чрезмерной влажности.
4. Не устанавливайте колонки в местах, где есть риск падения на них посторонних предметов и (или) где они
могут быть незащищены от капающих или разб
рызгив
аемых жидкостей.
5. Не располагайте сверху на колонках следующие предметы:
– Прочие компоненты, так как это может привести к повреждению или обесцвечиванию поверхности
колонок.
– Гор я щие предметы (например, свечи), так как это может привести к пожару, повреждению колонок или
стать причиной травмы.
– Емкости с жидкостью, так как она может пролиться и стать причиной поражения пользователя
электрическим током или повреждения колонок.
6. Не устанавливайте колонки в местах, где они могут быть опрокинуты или повреждены упавшими
предметами. Лучшее качество звучания также будет обеспечено при размещении на устойчивой поверхности.
7. Размещение колонок на одной и той же полке или на подставке проигрывателя дисков может привести
кпоявлению эффекта обратной связи.
8. Если Вы услышите искажение звука, необходимо ум
е
ньшить громкость с помощью регулятора громкости
на усилителе. Не позволяйте усилителю работать в режиме “клиппинга”. В противном случае колонки
могут быть повреждены.
9. При использовании усилителя, номинальная выходная мощность которого выше, чем номинальная
входная мощность колонок, будьте внимательны, чтобы не допустить превышения максимальной входной
мощности колонок.
10. Не применяйте химические растворители дл
я оч
истки колонок, так как это может привести к разрушению
покрывающего слоя. Используйте чистую сухую ткань.
11. Не пытайтесь модифицировать или ремонтировать колонки. При необходимости обратитесь всервисный
центр Yamaha. Ни в коем случае не открывайте корпус колонок.
12. Перед тем как сделать выводы о поломке данного аппарата, обязательно прочитайте раздел “Поиск
и устранение неисправностей” в ин
струкции
по эксплуатации, описывающий часто встречающиеся
ошибки во время использования.
13. Владелец аппарата несет ответственность за его размещение и надежную установку. Yamaha не несет
ответственность за любые несчастные случаи, вызванные неправильным размещением или установкой
акустической системы.
Тип
NS-B20/NS-C20.................. Широкополосная акустическая система с немагнитной защитой
NS-SWP20 .............................................................. Немагнитный тип защиты с фазоинвертором
Головка
NS-B20/NS-C20................................................................................................ 7 см конического типа
NS-SWP20 ....................................................................................................... 16 см конического типа
Номинальная входная мощность ................................................................................................30 Вт
Максимальная входная мощность............................................................................................ 100 Вт
Импеданс.................................................................................................................................................6 Ω
Частотная характеристика
NS-B20 ........................................................................................................ от 70 Гц до 25 кГц (-10 дБ)
NS-C20........................................................................................................ от 65 Гц до 25 кГц (-10 дБ)
NS-SWP20 .................................................................................................... от 30 Гц до 2 кГц (-10 дБ)
Чувствительность
NS-B20 ........................................................................................................................... 83 дБ/2,83 В, 1 м
NS-C20........................................................................................................................... 84 дБ/2,83 В, 1 м
NS-SWP20 ..................................................................................................................... 86 дБ/2,83 В, 1 м
Габаритные размеры (Ш × В × Г)
NS-B20 .........................................................................................................................115 × 176 × 88 мм
NS-C20.......................................................................................................................291 × 101 × 103 мм
NS-SWP20.................................................................................................................262 × 264 × 287 мм
Масса
NS-B20 ............................................................................................................................................. 0,48 кг
NS-C20............................................................................................................................................. 0,68 кг
NS-SWP20 ......................................................................................................................................... 5,2 кг
Информация для пользователей по сбору и утилизации старой аппаратуры
Этот знак на аппаратуре, упаковках и в сопроводительных документах указывают на то,
что подержанные электрические и электронные приборы не должны выбрасываться вместе
собычным домашним мусором.
Для правильной обработки, хранения и утилизации старой аппаратуры, пожалуйста сдавайте
их в соответствующие сборные пункты, согласно вашему национальному законодательству
идиректив 2002/96/EC.
При правильном отделении этих товаров, вы помогаете сохр
анять
ценные ресурсы
ипредотвращать вредное влияние на здоровье людей и окружающую среду, которое может
возникнуть из-за несоответствующего обращения с отходами.
За более подробной информацией о сборе и утилизации старых товаров пожалуйста обращайтесь ввашу
локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.
[Информация по ути
лизации
в других странах за пределами Европейского Союза]
Этот знак действителен только на территории Европейского Союза. Если вы хотите избавиться от этих
предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите
о правильном способе утилизации.
Меры предосторожности для колонок
Технические характеристики колонок
Колонка и антенна
1
USB PORTABLE
iPod/iPhone
Распакуйте упаковку и проверьте ее содержимое. Для подключения системы необходимо
наличие следующих компонентов. Полный список прилагаемых элементов см.
в инструкции по эксплуатации.
1 Ресивер для дисков Blu-ray (BRX-610)
2 Пульт ДУ и две батарейки
(AAA, R03, UM-4)
3 Комнатная FM-антенна*
4 Композитный видеокабель
5 Кабель питания*
6 Сабвуфер (NS-SWP20)
7
Противоскользящие подкладки (24 шт.)
(Для фронтальных, центральных
колонок и колонок окружающего
звучания. Включая 4 запасные
противоскользящие подкладки.)
8 Фронтальная колонка/колонка
окружающего звучания × 4 (NS-B20)
9 Центральная колонка (NS-C20)
0 Кабель колонок: 29 м
* Вид комнатной FM-антенны и кабеля питания зависит от страны.
Примечание. Для завершения установки этой системы необходимо использовать
оптический цифровой кабель и дополнительный кабель HDMI.
Проверка содержимого упаковки
1
2
3
4
5
6
7
8
9
0
2
Расположение колонок
Центр
Передняя
правая
Режим
окружающего
звука левая
Стена/опорная
стойка
стены
Передняя
левая
Колонку можно прикрепить
к стене следующим образом.
1 Вкрутите винты в прочную
стену или опорную стойку
стены, как указано на
рисунке слева.
Используйте
самонарезающиеся винты
диаметром от 3,5 до 4 мм.
2 Повесьте каждую колонку
на выступающие винты
с помощью шпоночных
пазов.
Примечание. Убедитесь, что
стержень винта расположен
в узкой части шпоночного
паза. В противном случае
колонка может упасть.
Сабвуфер
Режим
окружающего
звука правая
Фронтальные колонки
и колонки окружающего
звучания идентичны, поэтому
их можно использовать
в любых положениях.
Расположите колонки, как
показано на рисунке. Для
получения дополнительной
информации об установке
колонок см. инструкцию
по эксплуатации.
При расположении колонок
на ровной поверхности
прикрепите прилагаемые
противоскользящие
подкладки к углам нижней
поверхности колонок.
Минимум
20 мм
NS-B20
150 мм
6 мм
NS-C20
1
1
2
2
3
Сабвуфер
• Для фронтальных, центральных колонок и колонок окружающего звучания
отрежьте прилагаемый кабель колонок подходящей длины. Общее количество
кабелей должно равняться шести. Снимите около 10 мм изоляции с конца
каждого кабеля, затем туго скрутите оголенные концы многожильного провода.
• Подключите кабели к фронтальным колонкам (
8
), колонкам окружающего
звучания (
8
), центральной колонке (
9
) и сабвуферу (
6
). При подключении колонок
обязательно соблюдайте полярность: положительные кабели (+) – к положительным
разъемам (+), а отрицательные (–) – к отрицательным (–) разъемам.
Центральная
колонка
Подготовка кабелей и колонок
Фронтальные колонки
и колонки окружающего
звучания
Подключение кабеля колонок
к ресиверу для дисков Blu-ray
2
3
2
3
1
1
4
Ресивер для дисков Blu-ray
Подключите кабели центральной колонки, колонок окружающего звучания
и сабвуфера к ресиверу для дисков Blu-ray. При подключении колонок обязательно
соблюдайте полярность: положительные кабели (+) – к положительным разъемам (+),
а отрицательные (–) – к отрицательным (–) разъемам.
К колонке
сабвуфера
К центральной
колонке
К фронтальной
левой колонке
К фронтальной
правой колонке
К правой колонке
окружающего
звучания
К левой
колонке
окружающего
звучания
Подключение антенны
5
Подключите прилагаемую комнатную FM-антенну к ресиверу для дисков Blu-ray, как
показано на рисунке. Для получения дополнительной информации о подключении
антенны см. инструкцию по эксплуатации.
Комнатная FM-антенна
Ресивер для дисков Blu-ray
(Вид антенны зависит от
страны.)
В данной инструкции описывается основной способ подключения ресивера для дисков
Blu-ray к телевизору.
Предупреждение. Перед выполнением описанных инструкций отсоедините все
компоненты от розеток питания переменного тока.
• Вставьте батарейки в пульт дистанционного управления ресивера для дисков Blu-ray.
• Подключите ресивер для дисков Blu-ray и телевизор к розеткам питания
переменного тока.
• Сначала включите ресивер для дисков Blu-ray, а затем телевизор.
• Функция Начальные установки/Простая установка позволяет легко установить язык,
разрешение и соотношение сторон экрана.
Получите удовольствие от системы
домашнего кинотеатра Yamaha!
Насладитесь отличным звуком системы домашнего кинотеатра Yamaha.
Подключение телевизора
Ресивер для
дисков Blu-ray Телевизор
• С помощью дополнительного кабеля HDMI подключите штепсельный разъем
HDMI телевизора к разъему HDMI OUTPUT ресивера для дисков Blu-ray.
• С помощью дополнительного оптического цифрового кабеля HDMI подключите
оптический цифровой выходной разъем HDMI телевизора к разъему OPTICAL
DIGITAL IN ресивера для дисков Blu-ray.
Примечание. Если терминал HDMI телевизора поддерживает ARC (audio return
channel), оптический цифровой кабель не требуется. Только при использовании кабеля
HDMI в меню УСТАНОВКИ для параметра [HDMI контроль] выберите значение
[Вкл]. Для получения дополнительной информации о HDMI см. инструкцию по
эксплуатации.
Подключение iPod
USB PORTABLE
iPod/iPhone
USB
iPod/iPhone
Ресивер для дисков Blu-ray
iPod
Для подключения iPod/iPhone к ресиверу для дисков Blu-ray используйте
дополнительный кабель USB, как показано на рисунке.
Завершение установки
Содержание
- Abra el paquete y compruebe su contenido los componentes siguientes son necesarios para conectar este sistema consulte los manuales de instrucciones para ver la lista completa de componentes suministrados 1 receptor de blu ray disc brx 610 2 mando a distancia y dos pilas aaa r03 um 4 3 antena de fm para interior 4 cable de vídeo compuesto 5 cable de alimentación 6 subwoofer ns swp20 1
- Ahora solo tiene que relajarse y disfrutar del espectacular sonido de su sistema home theater yamaha 1
- Altavoz y antena 1
- Bdx 610 1
- Coloque las pilas en el mando a distancia del receptor de blu ray disc conecte el receptor de blu ray disc y el televisor a las tomas de ca correctas encienda primero el receptor de blu ray disc y después el televisor siga los pasos del asistente inicial configuración sencilla para definir el idioma la resolución y la relación de aspecto de la pantalla 1
- Conectar el televisor 1
- Conectar un ipod 1
- Conecte la antena de fm para interior suministrada al receptor de blu ray disc de la forma que se indica consulte los manuales de instrucciones para obtener más información sobre cómo conectar una antena 1
- Conecte la toma de entrada hdmi del televisor a la toma hdmi output del receptor de blu ray disc mediante un cable hdmi adicional conecte la toma de salida digital óptica del televisor a la toma optical digital in del receptor de blu ray disc mediante un cable digital óptico adicional 1
- Conecte los cables de los altavoces central surround y subwoofer al receptor de blu ray disc asegúrese de conectar los altavoces con la polaridad correcta los cables positivos a los terminales positivos y los cables negativos a los terminales negativos 1
- Corte el cable del altavoz incluido a una longitud adecuada para los altavoces frontales central y surround en total necesita seis cables pele unos 10 mm del aislamiento del extremo de cada cable y a continuación retuerza y apriete los cables pelados conecte los cables de los altavoces a los altavoces frontales 8 surround 8 central 9 y el subwoofer 6 asegúrese de conectar los altavoces con la polaridad correcta los cables positivos a los terminales positivos y los cables negativos a los terminales negativos 1
- El sistema home theater blu ray disc yamaha bdx 610 es la solución que estaba esperando para multiplicar la calidad del sonido de su sistema home theater siguiendo los pasos de esta guía de conexión podrá configurar el sistema en un abrir y cerrar de ojos y empezar a disfrutar de la música y las películas como nunca había hecho antes esta guía consta de tres apartados el primero explica cómo instalar los altavoces y conectar los altavoces y la antena el segundo explica cómo conectar el receptor de blu ray disc y el televisor finalmente el tercero explica cómo conectar un ipod o iphone en el manual de instrucciones encontrará todas las indicaciones y precauciones 1
- Especificaciones de los altavoces 1
- Esta guía presenta un ejemplo básico de cómo conectar el receptor de blu ray disc a su televisor 1

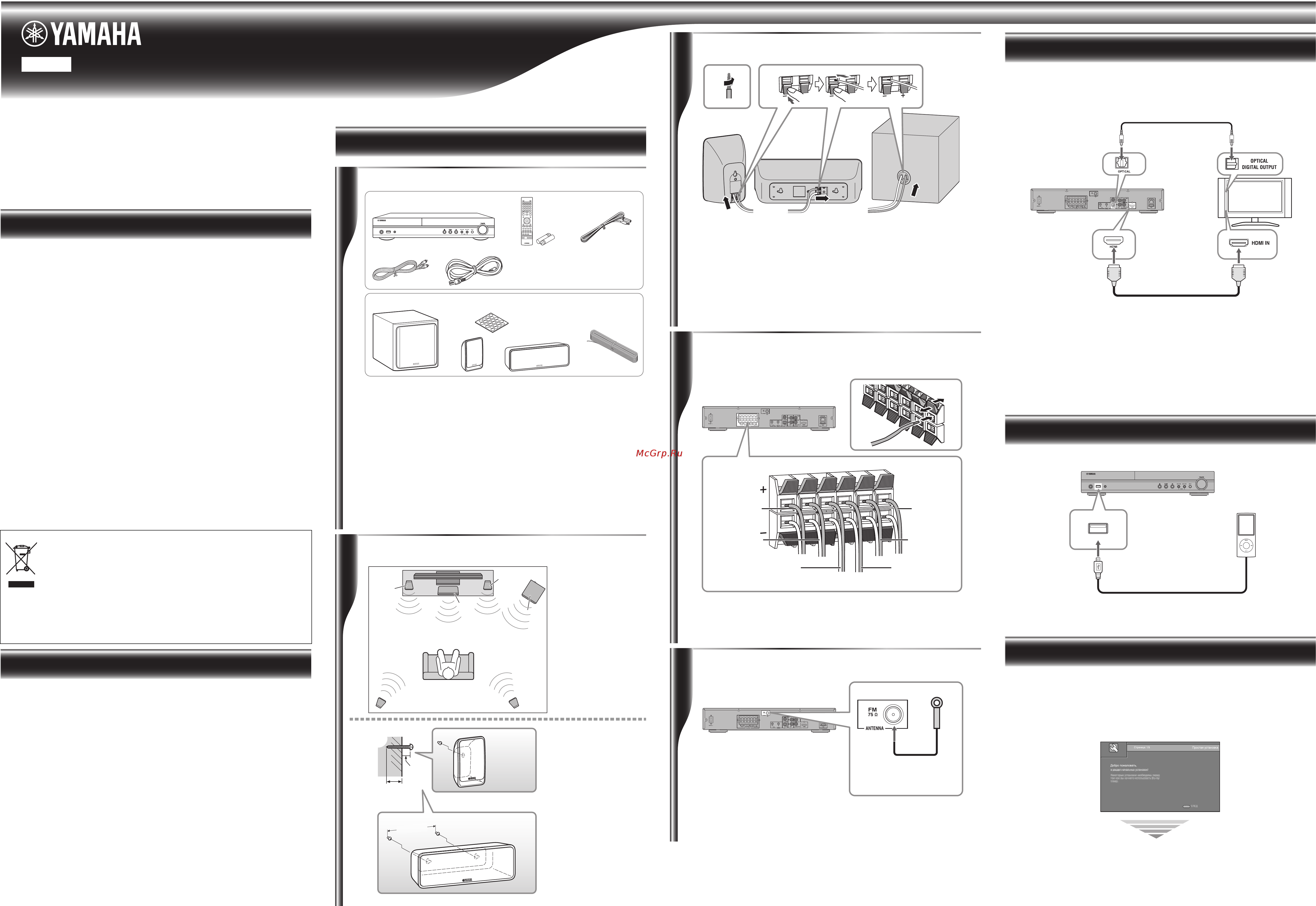

- Guía de conexión 1
- La antena puede ser diferente en función del país de comercialización 1
- Nota para completar la configuración del sistema necesitará un cable digital óptico y un cable hdmi adicional 1
- Nota si el terminal hdmi de su televisor es compatible con arc canal de retorno de audio no es necesario disponer de cable digital óptico seleccione activar para control hdmi en el menú setup si utiliza solo un cable hdmi consulte el manual de instrucciones para obtener más información sobre hdmi 1
- Otros componentes porque pueden dañar o descolorar la superficie de los altavoces objetos con fuego velas por ejemplo porque pueden causar un incendio daños en los altavoces o lesiones a las personas recipientes de líquidos porque pueden derramar su contenido y dar descargas eléctricas al usuario o dañar los altavoces 1
- Precauciones relacionadas con los altavoces 1
- Sistema home theater blu ray disc 1
- Tacos antideslizantes 24 para los altavoces frontales central y surround incluye 4 tacos antideslizantes de repuesto 8 altavoces frontales y surround 4 ns b20 9 altavoz central ns c20 0 cable del altavoz 29 m 1
- Tipo ns b20 ns c20 suspensión acústica de gama completa tipo blindado no magnéticamente ns swp20 reflejo de graves tipo blindado no magnéticamente driver ns b20 ns c20 tipo cónico 7 cm ns swp20 tipo cónico 16 cm potencia de entrada nominal 0 w potencia de entrada máxima 00 w impedancia ω respuesta de frecuencia ns b20 70 hz 25 khz 10 db ns c20 65 hz 25 khz 10 db ns swp20 0 hz 2 khz 10 db sensibilidad ns b20 83 db 2 83 v 1 m ns c20 84 db 2 83 v 1 m ns swp20 86 db 2 83 v 1 m dimensiones an x al x pr ns b20 115 176 88 mm ns c20 91 101 103 mm ns swp20 62 264 287 mm peso ns b20 48 kg ns c20 68 kg ns swp20 2 kg 1
- Utilice un cable usb adicional para conectar un ipod iphone al receptor de blu ray disc tal y como se indica 1
- Últimos pasos 1
- Завершение установки 2
- Колонка и антенна 2
- Меры предосторожности для колонок 2
- Подключение ipod 2
- Подключение телевизора 2
- Предупреждение перед выполнением описанных инструкций отсоедините все компоненты от розеток питания переменного тока 2
- Руководство по подключению 2
- Система домашнего кинотеатра для дисков blu ray bdx 610 2
- Технические характеристики колонок 2
Похожие устройства
- Lexmark MS610de Инструкция по эксплуатации
- Indesit WGD 934 TX Инструкция по эксплуатации
- Pioneer HTP-SLH600OVP Инструкция по эксплуатации
- Lexmark MS610dte Инструкция по эксплуатации
- Indesit WGD 1035 T Инструкция по эксплуатации
- Lexmark MS610dn Инструкция по эксплуатации
- Indesit WGD 1230 TX Инструкция по эксплуатации
- Lexmark MS610dtn Инструкция по эксплуатации
- Indesit WGD 1236 TX Инструкция по эксплуатации
- Pioneer MVH-1400UB Инструкция по эксплуатации
- Lexmark MS710 Инструкция по эксплуатации
- Indesit WG 830 TX Инструкция по эксплуатации
- Pioneer SPH-DA01 Инструкция по эксплуатации
- Lexmark MS711 Инструкция по эксплуатации
- Indesit WG 834 T Инструкция по эксплуатации
- Hyundai H-CCR8088 Black Инструкция по эксплуатации
- Lexmark MS810de Инструкция по эксплуатации
- Indesit WG 835 TX Инструкция по эксплуатации
- Pioneer TS-G1022i Инструкция по эксплуатации
- Lexmark MS810n Инструкция по эксплуатации
Скачать
Случайные обсуждения
