6 7
ЭКСПЛУАТАЦИЯ
2 Эксплуатация
ЭКСПЛУАТАЦИЯ
2.1 ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ
Электропривод глубинного вибратора представляет собой устройство в удобном корпусе с
электродвигателем для создания крутящего момента, передаваемого на гибкий вал с вибро-
наконечником (поставляется отдельно). Крутящий момент от электропривода передается
через гибкий вал, кулачковую муфту правого вращения к вибронаконечнику, в котором за-
ключен вибрационный механизм, за счет которого происходит уплотнение бетонной смеси.
Глубинные вибраторы GROST создают вибрацию определенной частоты, которая помогает
высвободить из раствора излишки воды, пузырьки воздуха. В результате этого бетонная
смесь становится более однородной, улучшаются ее технические качества, а сами изделия
становятся более долговечными. Вибрационное воздействие обеспечивает эффективное
уплотнение, существенно повышая прочностные характеристики бетона после набора
прочности.
В комплект поставки входят:
• электропривод глубинного вибратора с УЗО на электрокабеле;
• инструкция по эксплуатации.

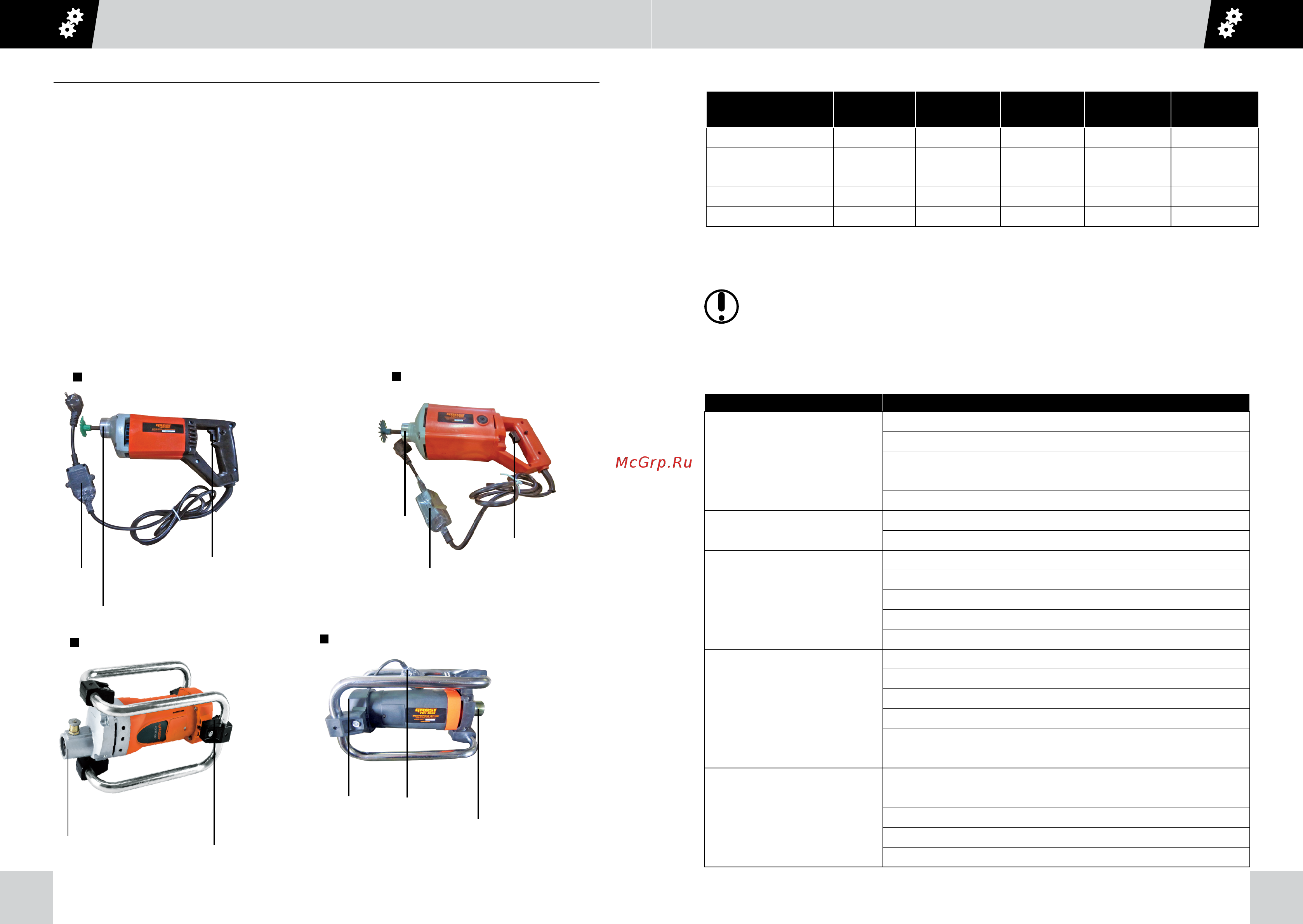

2.2 ОБЩИЙ ВИД МАШИНЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
GROST-VGV 1300
Кнопка
включения
УЗО
Коннектор для
подсоединения
гибкого вала с
вибронаконечником
GROST-VGP 800 / VGP 1100
Кнопка
включения
УЗО
Коннектор для
подсоединения
гибкого вала с
вибронаконечником
GROST-VGV 1600
Кнопка
включения
УЗО
Коннектор для
подсоединения
гибкого вала с
вибронаконечником
2.3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель GROST-VGP 800 GROST-VGP 1100 GROST-VGV 1300 GROST-VGN 2300 GROST-VGV 1600
Тип двигателя Электр., 220 В Электр., 220 В Электр., 220 В Электр., 220 В Электр., 220 В
Мощность двигателя, кВт 0,8 1,1 1,3 2,3 1,6
Частота вращения, об/мин 5600 5600 13000 4000 11000
Вес, кг 2,3 2.5 3,3 5,7 6,0
Габариты, мм ДхШхВ 33х16х9 33х16х9 58х38х22 42х22х22 45,5х43х24,5
ТАБЛИЦА ПОДБОРА ГИБКИХ ВАЛОВ
В наименовании гибких валов первое число означает длину гибкого вала в метрах, а второе
– диаметр вибронаконечника в мм. Например, GROST VG 1/25: Длина гибкого вала – 1 м,
диаметр вибронаконечника – 25 мм.
ТИП ПРИВОДА ТИП ГИБКОГО ВАЛА
Электропривод
GROST-VGP 800
Гибкий вал с вибронаконечником GROST VG 1/25
Гибкий вал с вибронаконечником GROST VG 1.5/25
Гибкий вал с вибронаконечником GROST VG 1.2/35
Гибкий вал с вибронаконечником GROST VG 1.5/35
Гибкий вал с вибронаконечником GROST VG 2/35
Электропривод
GROST-VGP 1100
Гибкий вал с вибронаконечником GROST VG 2/35
Гибкий вал с вибронаконечником GROST VG 2.5/35
Электропривод
GROST-VGV 1300
Гибкий вал с вибронаконечником GROST VGV 1.2/35S
Гибкий вал с вибронаконечником GROST VGV 2.5/35
Гибкий вал с вибронаконечником GROST VGV 3/35
Гибкий вал с вибронаконечником GROST VGV 2/45
Гибкий вал с вибронаконечником GROST VGV 3/45
Электропривод
GROST-VGN 2300
Гибкий вал с вибронаконечником GROST VG 3/35
Гибкий вал с вибронаконечником GROST VG 3/50
Гибкий вал с вибронаконечником GROST VG 4/35
Гибкий вал с вибронаконечником GROST VG 4/50
Гибкий вал с вибронаконечником GROST VG 6/35
Гибкий вал с вибронаконечником GROST VG 6/50
Электропривод
GROST-VGV 1600
Гибкий вал с вибронаконечником GROST VG 3/32
Гибкий вал с вибронаконечником GROST VG 3/45S
Гибкий вал с вибронаконечником GROST VG 4/32
Гибкий вал с вибронаконечником GROST VG 4/45
Гибкий вал с вибронаконечником GROST VG 6/45
Во избежание перегрузки и выхода из строя электропривода и/или гибкого вала,
не используйте электропривод с гибким валом, не соответствующим таблице
подбора ниже.
Электроприводы VGP 800 и VGV 1300 имеют различный диаметр резьбы коннек-
тора, что делает невозможным подключение некорректного вала.
GROST-VGN 2300
Коннектор для
подсоединения
гибкого вала с
вибронаконечником
Кнопка
включения
