2
Горелка ацетилено-кислородная безинжек-
торная (равного давления) ПТК Г2-4М-01 со
сменными наконечниками предназначена
для сварки, пайки высокотемпературными
припоями, нагрева, плавления и других техно-
логических процессов.
Горелка укомплектована 4 медными цельно-
тянутыми наконечниками, которые позволя-
ют выполнять работы в ограниченном про-
странстве и в труднодоступных местах.
Точная регулировка мощности пламени в
пределах одного наконечника производится
вентилями, ступенчатое изменение — сменой
наконечников.
НАЗНАЧЕНИЕ
КОМПЛЕКТ ПОСТАВКИ
ПРАВИЛА ЭКСПЛУАТАЦИИ
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Горелка Г2-4М-01 1 шт.
Медные цельнотянутые наконечники
(№ 0, 1, 2, 3) 4 шт.
Ниппель ø6 2 шт.
Гайка накидная М12x1,25 1 шт.
Гайка накидная М12x1,25LH 1 шт.
Руководство по эксплуатации 1 шт.
• Перед началом работы необходимо осмо-
треть горелку и убедиться в отсутствии
механических повреждений, а также про-
верить герметичность всех узлов и соеди-
нений горелки. Убедиться в герметичности
присоединения рукавов.
• Установите рабочее давление кислорода
и ацетилена в соответствие с указанными
данными в технических характеристиках.
• Для зажигания горелки необходимо от-
крыть на 1/4 оборота кислородный вентиль
и на 1/2 оборота вентиль ацетилена, зажги-
те горючую смесь. Отрегулируйте вентиля-
ми горелки пламя.
Горелка Г2-4М-01 состоит из ствола (1) и
комплекта наконечников (2). Ствол горел-
ки имеет запорно-регулировочные вентили
кислорода (3) и ацетилена (4). К стволу по
резинотканевым рукавам (ГОСТ 9356) через
ниппель и штуцер подаётся кислород и аце-
тилен.
• Ниппель и штуцер с правой резьбой М16×1,5
предназначен для подачи кислорода (5).
• Ниппель и штуцер с левой резьбой
М16LH×1,5 предназначен для подачи аце-
тилена (6).
К корпусу с помощью накидной гайки (7)
крепится наконечник, состоящий из смеси-
тельной камеры, инжектора, трубки, ниппеля,
мундштука. Смена наконечника возможна
вручную, без применения инструмента. Кис-
лород, подаваемый через ниппель к вентилю
и далее через дозирующее отверстие инжек-
тора, создает разрежение перед цилиндри-
ческим каналом смесительной камеры, в
которую засасывается ацетилен и происхо-
дит смешивание. Образовавшаяся горючая

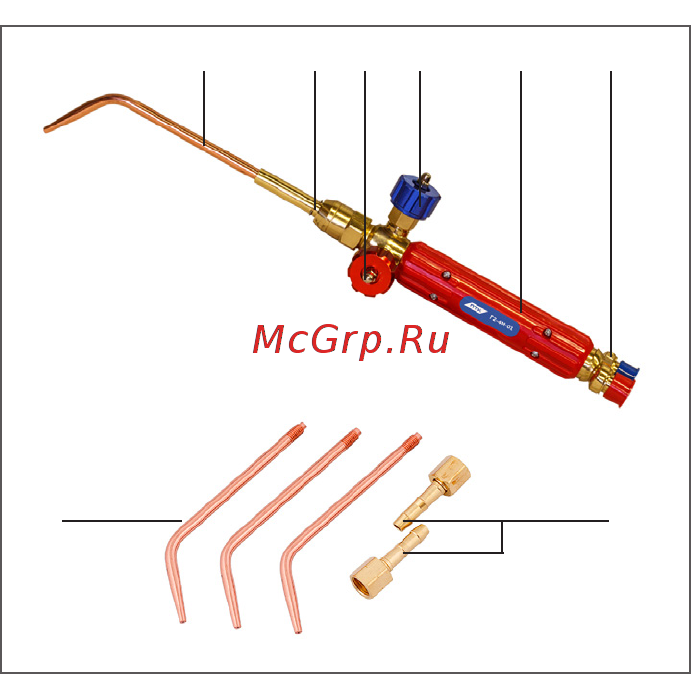

1. Ствол (рукоятка).
2. Медные цельнотянутые наконечники
(№ 0А, 1А, 2А, 3А).
3. Запорно-регулировочный винт (Ацетилен).
4. Запорно-регулировочный винт (Кислород).
5. Штуцеры.
6. Ниппель и гайка с правой резьбой М16×1,5
для подачи кислорода, ниппель и гайка с ле-
вой резьбой М16LH×1,5 для подачи ацетилена.
7. Накидная гайка (держатель наконечников).
смесь движется по трубке к цилиндрическо-
му выходному каналу мундштука, на выходе
из которого смесь горит. Точная регулировка
мощности пламени в пределах одного нако-
нечника производится вентилями, ступенча-
тое изменение — сменой наконечников.
