Универсальные резаки внутрисоплового

смешения газов серии Р3-300В и Р3-300ВУ

(с вентилем кислорода режущего) предна-

значены для ручной газокислородной резки

литниковых систем и разделки металлоло-

ма. Применяются газосмесительные мунд-

штуки под горючие газы: Пропан/Метан и

Ацетилен.

Мундштуки имеют маркировку с указанием

номера мундштука и типа горючего газа.

Основные параметры резака соответствуют

требованиям к резакам типа Р3 по ГОСТ 5191

«Резаки инжекторные для ручной кислород-

ной резки».

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

МЕРЫ БЕЗОПАСНОСТИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Резак в сборе с мундштуком №2РМ 1 шт.

Руководство по эксплуатации 1 шт.

При эксплуатации резака необходимо со-

блюдать:

• «Межотраслевые правила по охране труда

при производстве ацетилена, кислорода,

процессе напыления и газопламенной об-

работке металлов», ПОТ РМ-19-2001. Утв.

Министерством труда и социального раз-

вития РФ от 14.02.2002;

• «Межотраслевые правила по охране труда

при электро и газосварочных работах» ПОТ

РМ-020-2001 Утв. Министерством труда и

социального развития РФ от 9.10.2001;

• «Правила устройства и безопасной эксплу-

атации сосудов, работающих под давлени-

ем», утвержденные ГОСГОРТЕХНАДЗОРом

от 27.11.1987. К работе резаком допуска-

ются лица не моложе 18 лет, прошедшие

медицинское освидетельствование, соот-

ветствующее обучение, инструктаж, про-

верку знаний требований безопасности и

имеющие практические навыки по обслу-

живанию данного оборудования.

• Рабочий должен иметь специальную оде-

жду из плотной ткани согласно «Типовым

Работа резака основана на нагреве подогре-

вающим пламенем металла до температуры

воспламенения с последующим сжиганием

его в струе режущего кислорода.

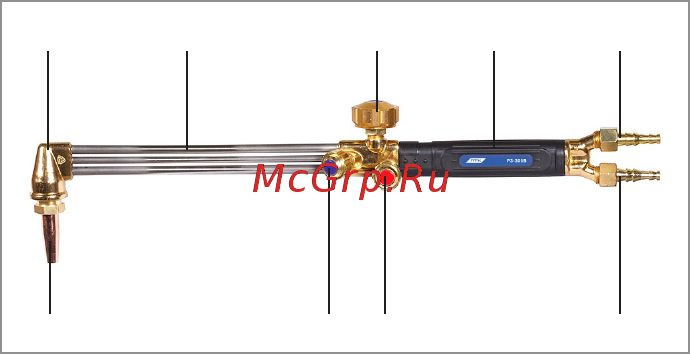

Резак состоит из: рукоятки (1) с вентилями

подогревающего кислорода (2) и горючего

газа (3), вентилем режущего кислорода (4),

присоединительными штуцерами кислорода

(5) и горючего газа (6) с накидными гайками

и ниппелями для присоединения резинотка-

невых рукавов Ø 6/9, трёх трубок (7), головки

(8) и газосмесительного мундштука (9), име-

ющего узел смешивания кислорода и горю-

чего газа.

Газосмесительный мундштук (9) (для про-

пана/метана) разборный и состоит из двух

частей.

Внутренняя часть представляет собой пя-

тиканальный смеситель, сопрягающийся с

головкой (8) по трем коническим пояскам с

углом 30°, и внутренний мундштук с каналом

режущего кислорода и шлицами, образую-

щими с наружным мундштуком каналы для

выхода горючей смеси.

Расположение смесительного узла в мунд-

штуке существенно повышает безопасность

резака при возникновении внутреннего го-

рения (обратного удара). Трубки (7), изго-

8 7 4 1 5

9 2 3 6

товлены из нержавеющей стали. Конструк-

ция резака позволяет производить замену

газосмесительных мундштуков непосред-

ственно на рабочем месте.

Сменные газосмесительные мундштуки вну-

трисоплового смешения имеют конусные

выходные шлицы для горючей смеси. При

такой конструкции зона наибольшего те-

плового воздействия пламени максимально

приближена к режущей струе, что позволяет

уменьшить ширину реза и снизить расход

кислорода и горючего газа по сравнению с

мундштуками кольцевого типа аналогичной

мощности.
